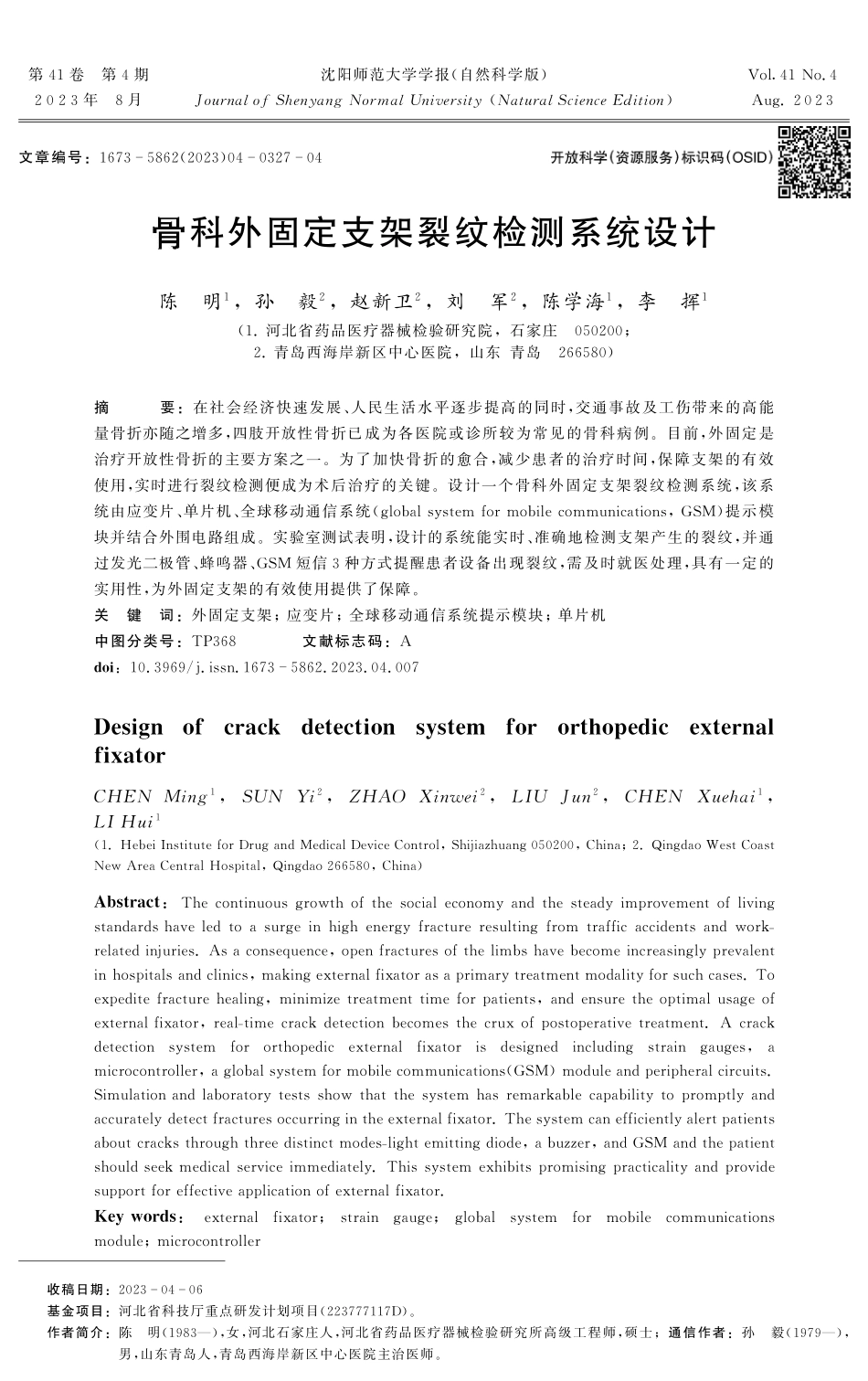

收稿日期:20230406基金项目:河北省科技厅重点研发计划项目(223777117D)。作者简介:陈明(1983—),女,河北石家庄人,河北省药品医疗器械检验研究所高级工程师,硕士;通信作者:孙毅(1979—),男,山东青岛人,青岛西海岸新区中心医院主治医师。第41卷第4期2023年8月沈阳师范大学学报(自然科学版)JournalofShenyangNormalUniversity(NaturalScienceEdition)Vol.41No.4Aug.2023文章编号:16735862(2023)04032704骨科外固定支架裂纹检测系统设计陈明1,孙毅2,赵新卫2,刘军2,陈学海1,李挥1(1.河北省药品医疗器械检验研究院,石家庄050200;2.青岛西海岸新区中心医院,山东青岛266580)摘要:在社会经济快速发展、人民生活水平逐步提高的同时,交通事故及工伤带来的高能量骨折亦随之增多,四肢开放性骨折已成为各医院或诊所较为常见的骨科病例。目前,外固定是治疗开放性骨折的主要方案之一。为了加快骨折的愈合,减少患者的治疗时间,保障支架的有效使用,实时进行裂纹检测便成为术后治疗的关键。设计一个骨科外固定支架裂纹检测系统,该系统由应变片、单片机、全球移动通信系统(globalsystemformobilecommunications,GSM)提示模块并结合外围电路组成。实验室测试表明,设计的系统能实时、准确地检测支架产生的裂纹,并通过发光二极管、蜂鸣器、GSM短信3种方式提醒患者设备出现裂纹,需及时就医处理,具有一定的实用性,为外固定支架的有效使用提供了保障。关键词:外固定支架;应变片;全球移动通信系统提示模块;单片机中图分类号:TP368文献标志码:Adoi:10.3969/j.issn.16735862.2023.04.007DesignofcrackdetectionsystemfororthopedicexternalfixatorCHENMing1,SUNYi2,ZHAOXinwei2,LIUJun2,CHENXuehai1,LIHui1(1.HebeiInstituteforDrugandMedicalDeviceControl,Shijiazhuang050200,China;2.QingdaoWestCoastNewAreaCentralHospital,Qingdao266580,China)Abstract:Thecontinuousgrowthofthesocialeconomyandthesteadyimprovementoflivingstandardshaveledtoasurgeinhighenergyfractureresultingfromtrafficaccidentsandwork-relatedinjuries.Asaconsequence,openfracturesofthelimbshavebecomeincreasinglyprevalentinhospitalsandclinics,makingexternalfixatorasaprimarytreatmentmodalityforsuchcases.Toexpeditefracturehealing,minimizetreatmenttimeforpatients,andensuretheoptimalusageofexternalfixator,real-timecrackdetectionbecomesthecruxofpostoperativetreatment.Acr...
