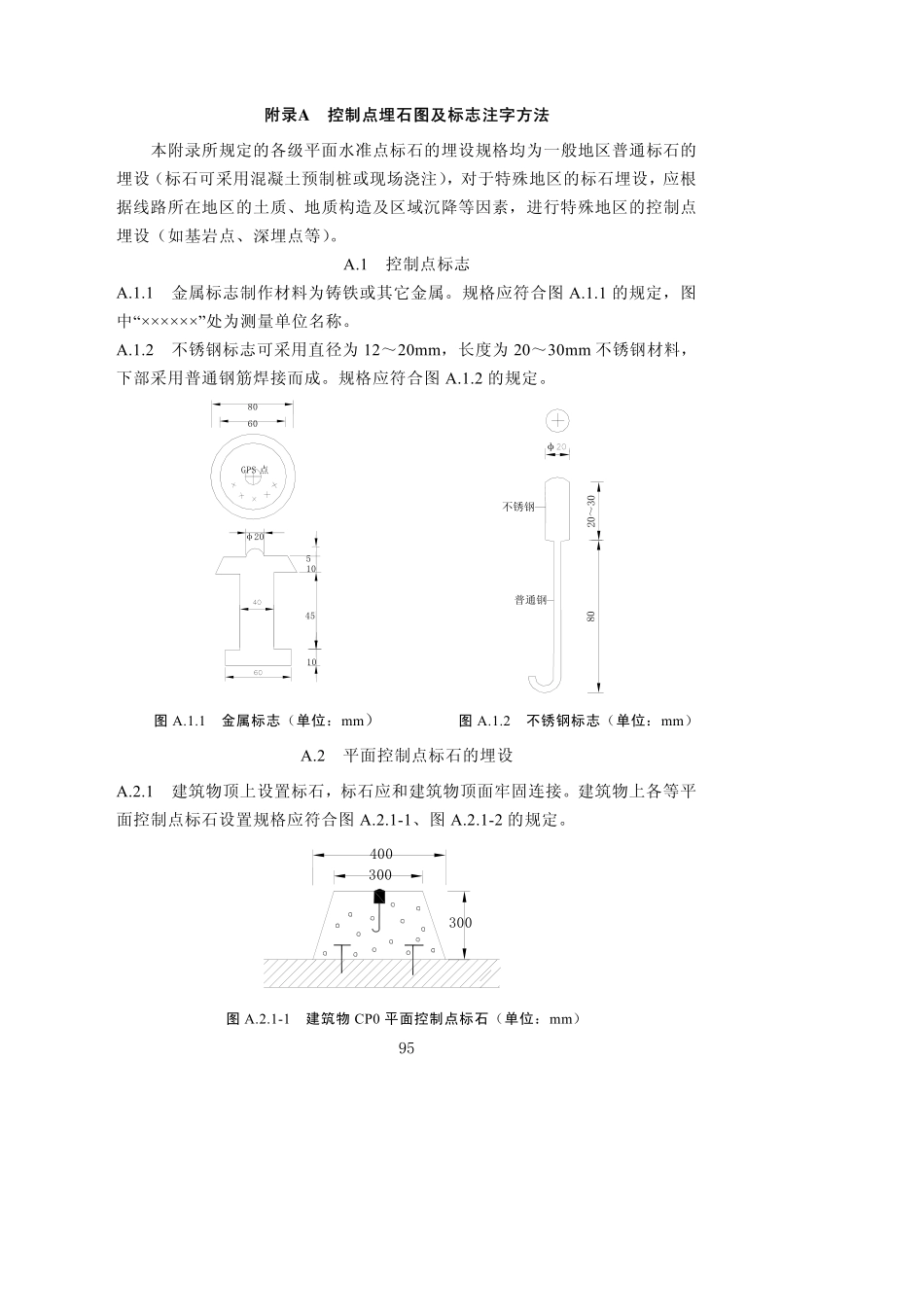

95400300300附录A控制点埋石图及标志注字方法本附录所规定的各级平面水准点标石的埋设规格均为一般地区普通标石的埋设（标石可采用混凝土预制桩或现场浇注），对于特殊地区的标石埋设，应根据线路所在地区的土质、地质构造及区域沉降等因素，进行特殊地区的控制点埋设（如基岩点、深埋点等）。A.1控制点标志A.1.1金属标志制作材料为铸铁或其它金属。规格应符合图A.1.1的规定，图中“××××××”处为测量单位名称。A.1.2不锈钢标志可采用直径为12～20mm，长度为20～30mm不锈钢材料，下部采用普通钢筋焊接而成。规格应符合图A.1.2的规定。8020～30φ不锈钢普通钢图A.1.1金属标志（单位：mm）图A.1.2不锈钢标志（单位：mm）A.2平面控制点标石的埋设A.2.1建筑物顶上设置标石，标石应和建筑物顶面牢固连接。建筑物上各等平面控制点标石设置规格应符合图A.2.1-1、图A.2.1-2的规定。图A.2.1-1建筑物CP0平面控制点标石（单位：mm）10455φ20806010GPS点96图A.2.1-2建筑物上CPI、CPII平面控制点标石（单位：mm）A.2.2CP0控制点标石埋设规格应符合图A.2.2的规定。图A.2.2CP0控制点标石埋设图（单位：mm）注：1－盖；2－土面；3－砖；4－素土；5－冻土；6－贫混凝土A.2.3二等导线/三角形网/GPS平面控制点标石埋设规格应符合图A.2.3的规定。30015025097600250150150550250300≥750123456图A.2.3二等导线/三角形网/GPS平面控制点点标石埋设图（单位：mm）注：1－盖；2－土面；3－砖；4－素土；5－冻土线；6－贫混凝土A.2.4三等导线/三角形网/GPS平面控制点标石埋设规格应符合图A.2.4规定。500250150150450200250≥650123456图A.2.4三等及以上导线/三角形网/GPS平面控制点点标石埋设图（单位：mm）注：1－盖；2－土面；3－砖；4－素土；5－冻土；6－贫混凝土A.2.5四等导线/三角形网/GPS平面控制点标石埋设规格应符合图A.2.5规定。98图A.2.5四等导线/三角形网/GPS平面控制点标石埋设图（单位：mm）注：1－土面；2－素土；3－冻土线；4－贫混凝土A.2.6一、二级导线/五等GPS平面控制点标石埋设规格应符合图A.2.6规定。图A.2.6一、二级导线/五等GPS平面控制点标石埋设图（单位：mm）1－土面；2－素土；3－贫混凝土99A.3水准点标石的埋设A.3.1二等水准点标石埋设规格应符合图A.3.1的规定。250150150550250300≥750123456600图A.3.1二等水准点标石埋设图（单位：mm）1－盖；2－地面；3－砖；4-素土；5－冻土线；6－贫混凝土A.3.2三等水准点标石埋设规格应符合图A.3.2...
