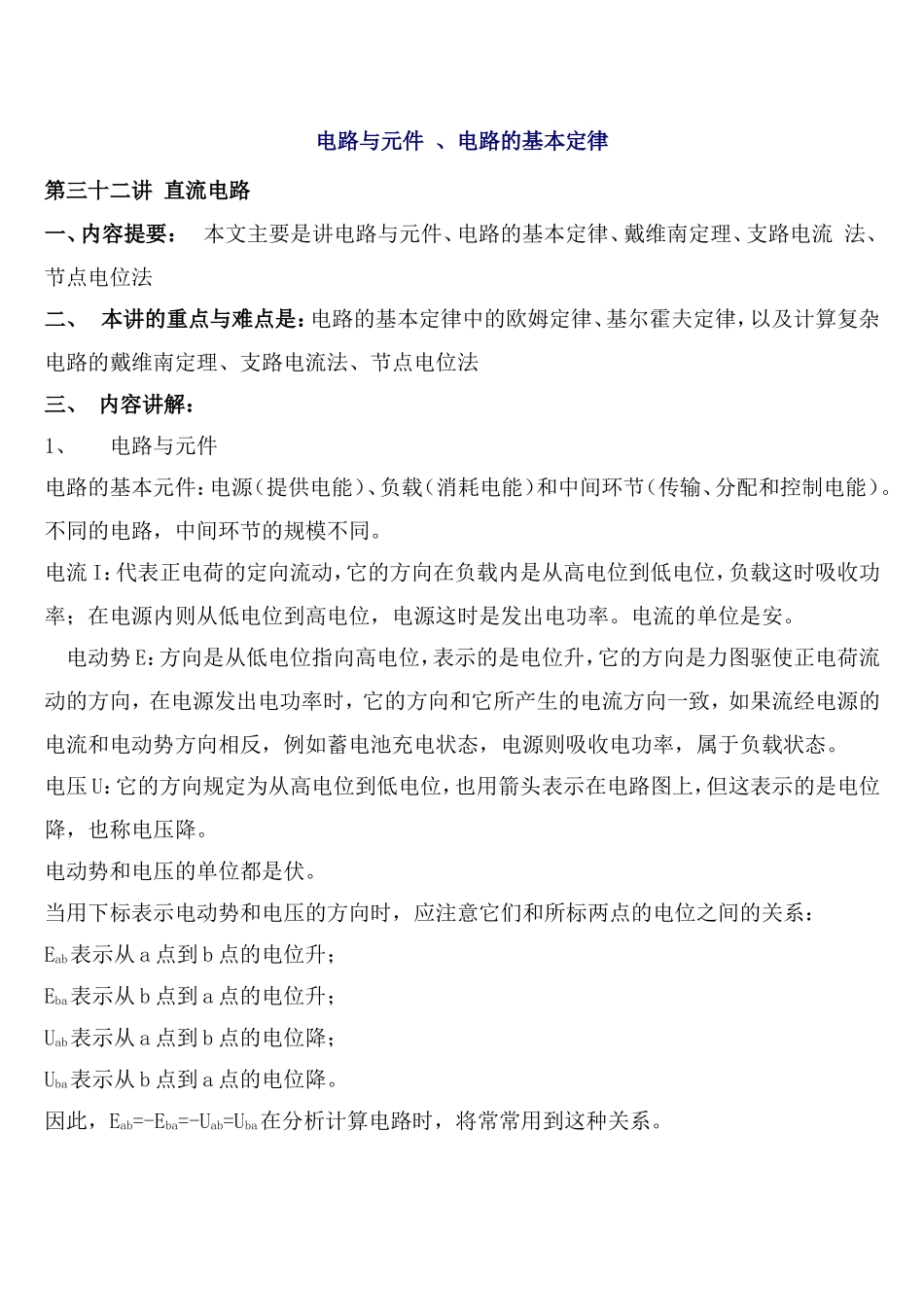

电路与元件、电路的基本定律第三十二讲直流电路一、内容提要：本文主要是讲电路与元件、电路的基本定律、戴维南定理、支路电流法、节点电位法二、本讲的重点与难点是：电路的基本定律中的欧姆定律、基尔霍夫定律，以及计算复杂电路的戴维南定理、支路电流法、节点电位法三、内容讲解：1、电路与元件电路的基本元件：电源（提供电能）、负载（消耗电能）和中间环节（传输、分配和控制电能）。不同的电路，中间环节的规模不同。电流I：代表正电荷的定向流动，它的方向在负载内是从高电位到低电位，负载这时吸收功率；在电源内则从低电位到高电位，电源这时是发出电功率。电流的单位是安。电动势E：方向是从低电位指向高电位，表示的是电位升，它的方向是力图驱使正电荷流动的方向，在电源发出电功率时，它的方向和它所产生的电流方向一致，如果流经电源的电流和电动势方向相反，例如蓄电池充电状态，电源则吸收电功率，属于负载状态。电压U：它的方向规定为从高电位到低电位，也用箭头表示在电路图上，但这表示的是电位降，也称电压降。电动势和电压的单位都是伏。当用下标表示电动势和电压的方向时，应注意它们和所标两点的电位之间的关系：Eab表示从a点到b点的电位升；Eba表示从b点到a点的电位升；Uab表示从a点到b点的电位降；Uba表示从b点到a点的电位降。因此，Eab=-Eba=-Uab=Uba在分析计算电路时，将常常用到这种关系。电阻：表示电阻元件对电流的阻碍作用。对于材料均匀截面也均匀的导线来说，支路电流：支路上流经的电流。基尔霍夫电流定律：在任一瞬时，流向节点的电流之和等于从该节点流出的电流之和。(3).叠加原理定义：当电路中有多个电源时，电路中的电流可以认为是各个电源单独作用于电路产生的分电流相叠加的结果。叠加原理适用于含源电路。含源电路是指支路中除电阻外还包含电源。
