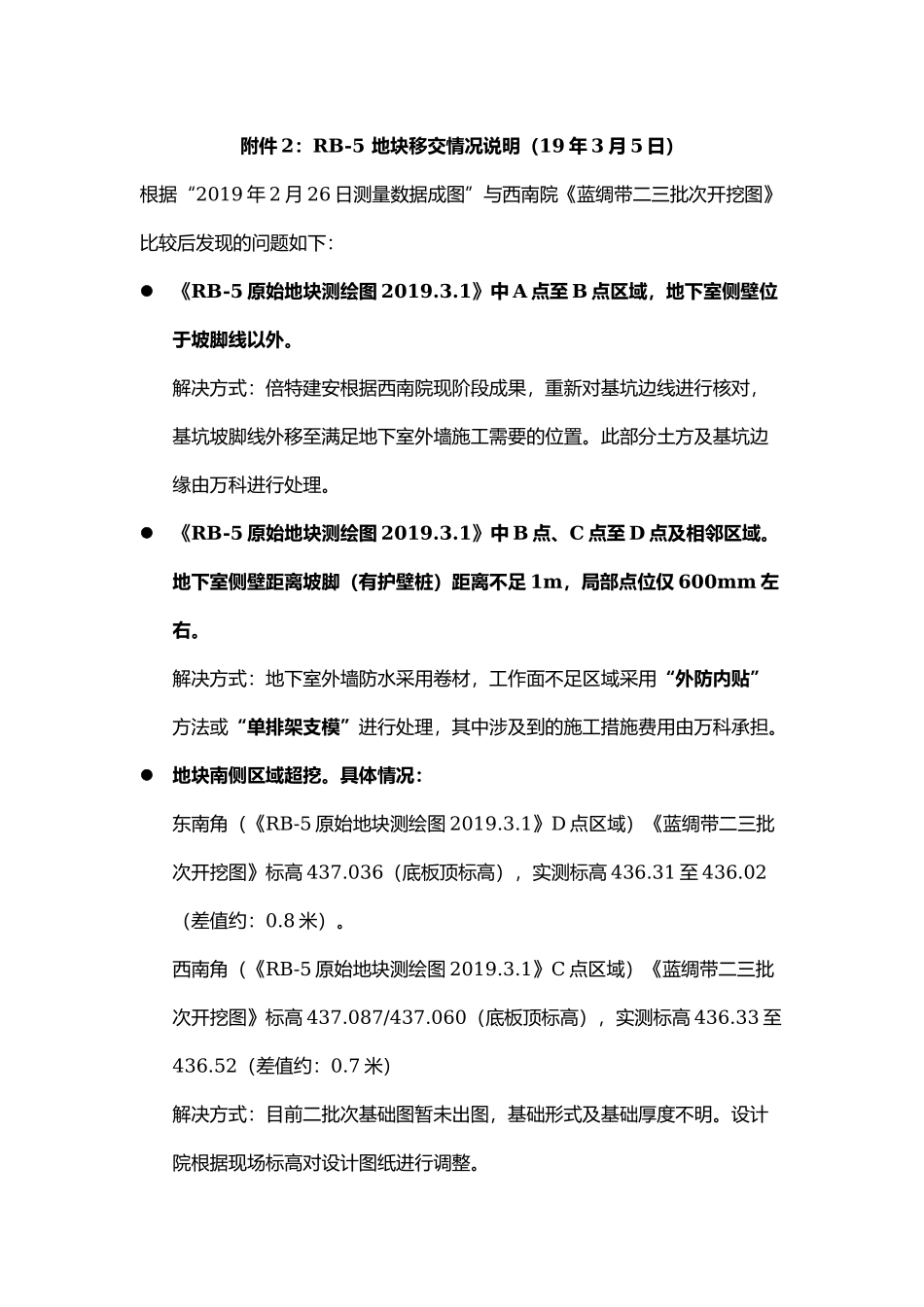

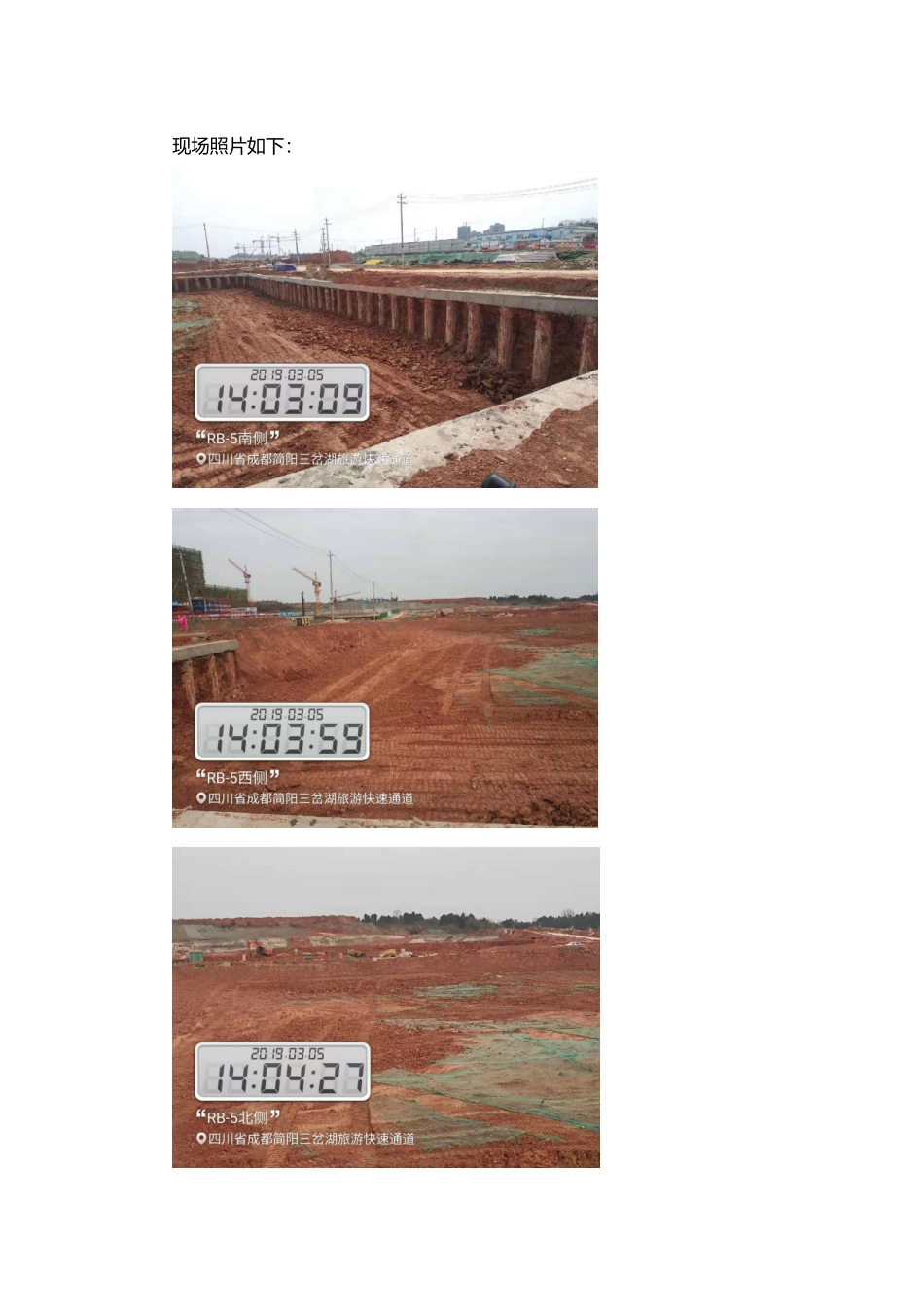

附件2：RB-5地块移交情况说明（19年3月5日）根据“2019年2月26日测量数据成图”与西南院《蓝绸带二三批次开挖图》比较后发现的问题如下：《RB-5原始地块测绘图2019.3.1》中A点至B点区域，地下室侧壁位于坡脚线以外。解决方式：倍特建安根据西南院现阶段成果，重新对基坑边线进行核对，基坑坡脚线外移至满足地下室外墙施工需要的位置。此部分土方及基坑边缘由万科进行处理。《RB-5原始地块测绘图2019.3.1》中B点、C点至D点及相邻区域。地下室侧壁距离坡脚（有护壁桩）距离不足1m，局部点位仅600mm左右。解决方式：地下室外墙防水采用卷材，工作面不足区域采用“外防内贴”方法或“单排架支模”进行处理，其中涉及到的施工措施费用由万科承担。地块南侧区域超挖。具体情况：东南角（《RB-5原始地块测绘图2019.3.1》D点区域）《蓝绸带二三批次开挖图》标高437.036（底板顶标高），实测标高436.31至436.02（差值约：0.8米）。西南角（《RB-5原始地块测绘图2019.3.1》C点区域）《蓝绸带二三批次开挖图》标高437.087/437.060（底板顶标高），实测标高436.33至436.52（差值约：0.7米）解决方式：目前二批次基础图暂未出图，基础形式及基础厚度不明。设计院根据现场标高对设计图纸进行调整。现场照片如下：
