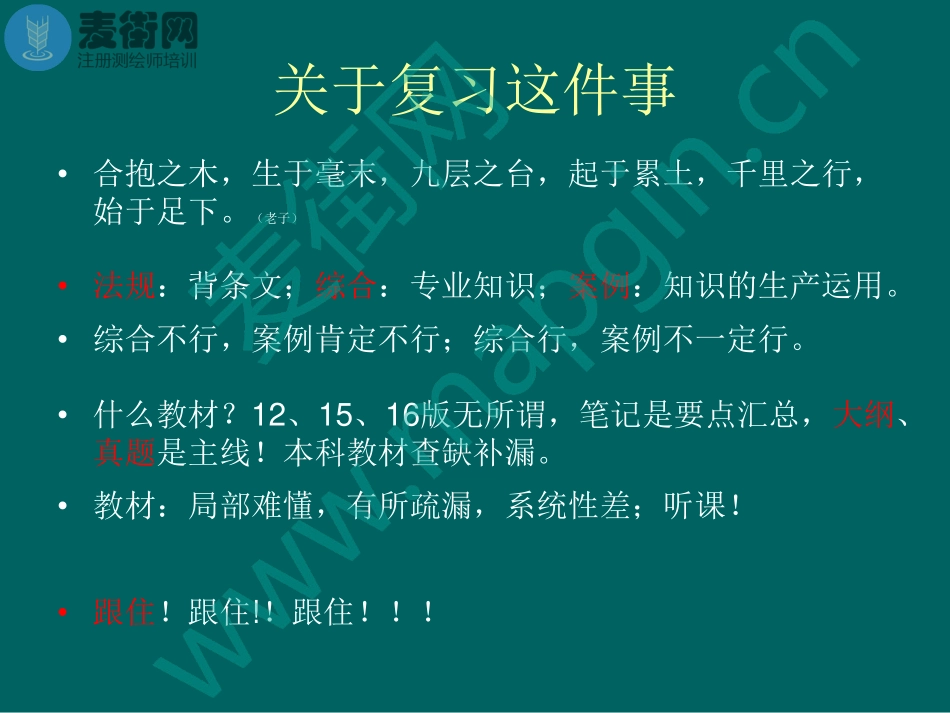

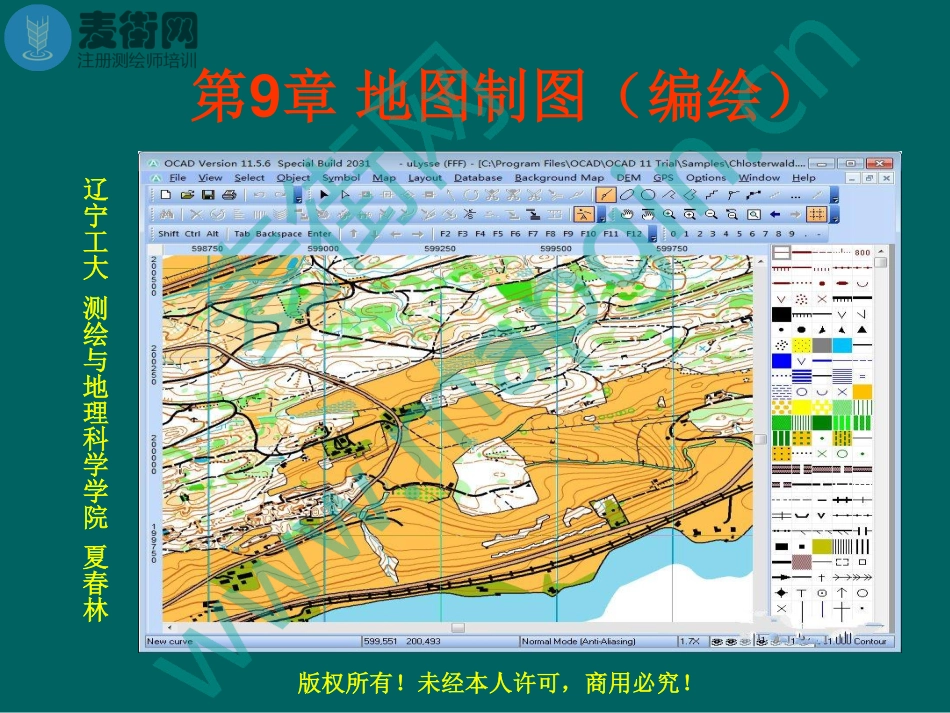

第9章地图制图（编绘）辽宁工大测绘与地理科学学院夏春林版权所有！未经本人许可，商用必究！关于复习这件事•合抱之木，生于毫末，九层之台，起于累土，千里之行，始于足下。（老子）•法规：背条文；综合：专业知识；案例：知识的生产运用。•综合不行，案例肯定不行；综合行，案例不一定行。•什么教材？12、15、16版无所谓，笔记是要点汇总，大纲、真题是主线！本科教材查缺补漏。•教材：局部难懂，有所疏漏，系统性差；听课！•跟住！跟住!！跟住！！！地图来源•测绘：耗费大；一手资料，点位相对精准。•编绘：较经济；二手资料+必要的更新，精度取决于制作过程。•编绘应用：•大比例尺→小比例尺；•旧地图+更新资料→新地图；•基础图+专题资料→专题图；•遥感影像+矢量要素→影像地图；•多幅地图资料→区域挂图/地图集；•……19.1地图概述9.1.1地图特性与分类一、地图特性1、直观性2、一览性3、可量测性：坐标，高程，长度，方位（量测）；面积、体积、坡度（量算）二、地图分类1、★按内容分:•普通地图：全面均衡地反映地表自然、社会经济等基本要素的基本特征、分布规律及相互关系。详细（概括）程度与表示方法很大程度上取决于比例尺。（大-细，小-略）•专题地图：突出反映某一种或相关几种专业要素，有用于参照的基本要素。详细程度与表示方法要兼顾专业需要。2、按比例尺分:(含)3、按使用方式：桌面用图（地形图、地图集）；挂图（中国地图）；便携地图（旅游图）；专用地图（航海、航空）；特种地图（丝绸、立体、盲文）;数字化产品（数字/电子地图）9.1.2地图语言（符号，色彩，注记）一、地图符号(图式)1、按抽象特征：点状，线状，面状；2、按与比例尺关系：不依比例尺（多为点）；半依比例尺（线）；依比例尺（面）。3、六个基本变量：形状，尺寸，方向；色彩，亮度；密度。二、地图色彩利用色相、亮度、饱和度（色彩三要素）的变化组合来表达地物特征。色相表达质量特征；饱和度、亮度表达数量特征或重要程度（浓艳or浅淡）。三、地图注记1、包括：名称注记、说明注记、数字注记、图外整饰注记。2、注记的要素：字体，字形；字号；字位，字隔，字向；字色。3、布置方式：水平字列，垂直，雁行，屈曲。地图是怎么画的（城市、边界等）？画的步骤？59.1.3地图内容（三要素）一、数学要素（制图基础）1、坐标网：地理坐标网（经纬网，5000上），直角坐标网（方里网）。2、控制点：平面，高程。（埋石点）3、比例尺：缩小...
