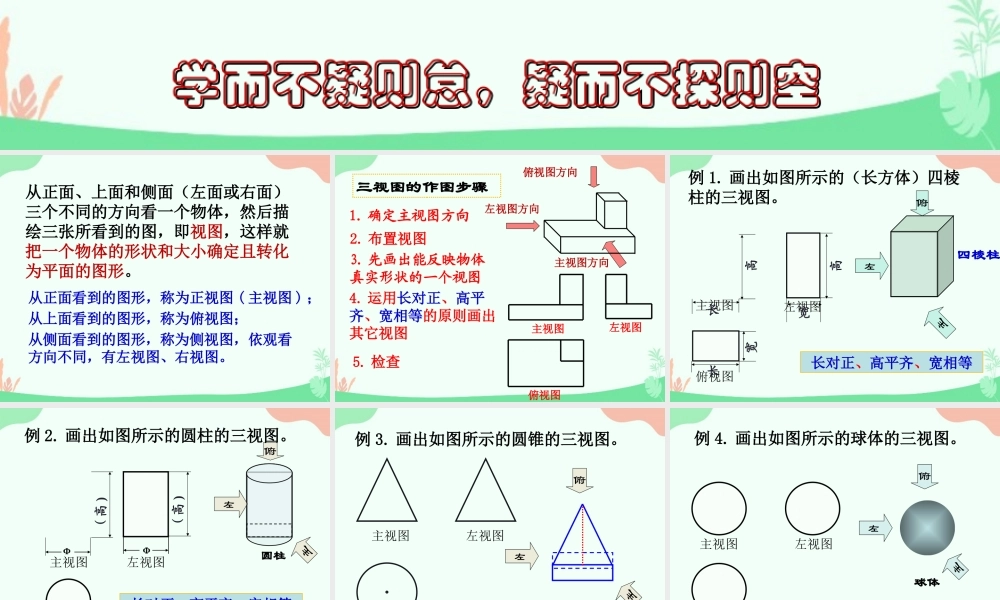

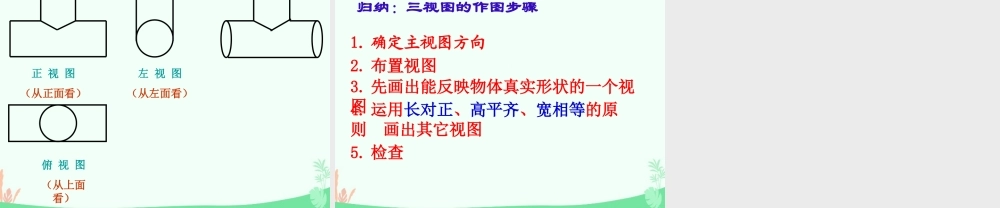

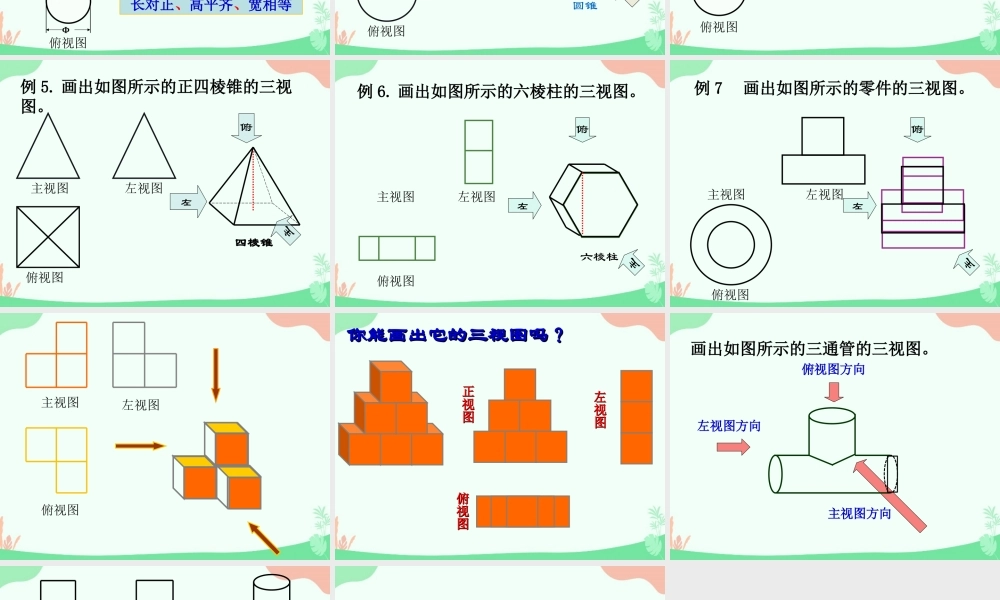

学而不疑则怠，疑而不探则空学而不疑则怠，疑而不探则空4.2.1由立体图形到视图华师版七年级上学期第4章《图形的初步认识》从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图，这样就把一个物体的形状和大小确定且转化为平面的图形。从正面看到的图形，称为正视图(主视图)；从上面看到的图形，称为俯视图；从侧面看到的图形，称为侧视图，依观看方向不同，有左视图、右视图。三视图的作图步骤5.检查左视图方向俯视图方向2.布置视图3.先画出能反映物体真实形状的一个视图主视图方向1.确定主视图方向4.运用长对正、高平齐、宽相等的原则画出其它视图主视图左视图俯视图主左俯例1.画出如图所示的（长方体）四棱柱的三视图。四棱柱主视图左视图俯视图长高宽高长宽长对正、高平齐、宽相等圆柱主左俯例2.画出如图所示的圆柱的三视图。左视图主视图俯视图Φ（高)Φ（高)Φ长对正、高平齐、宽相等圆锥主左俯例3.画出如图所示的圆锥的三视图。左视图主视图俯视图球体主左俯例4.画出如图所示的球体的三视图。左视图主视图俯视图四棱锥例5.画出如图所示的正四棱锥的三视图。主左俯左视图主视图俯视图六棱柱主左俯例6.画出如图所示的六棱柱的三视图。左视图主视图俯视图例7画出如图所示的零件的三视图。主左俯左视图主视图俯视图左视图主视图俯视图正视图正视图左视图左视图俯视图俯视图你能画出它的三视图吗？你能画出它的三视图吗？画出如图所示的三通管的三视图。主视图方向左视图方向俯视图方向正视图（从正面看）左视图（从左面看）俯视图（从上面看）1.确定主视图方向3.先画出能反映物体真实形状的一个视图5.检查2.布置视图4.运用长对正、高平齐、宽相等的原则画出其它视图归纳：三视图的作图步骤
