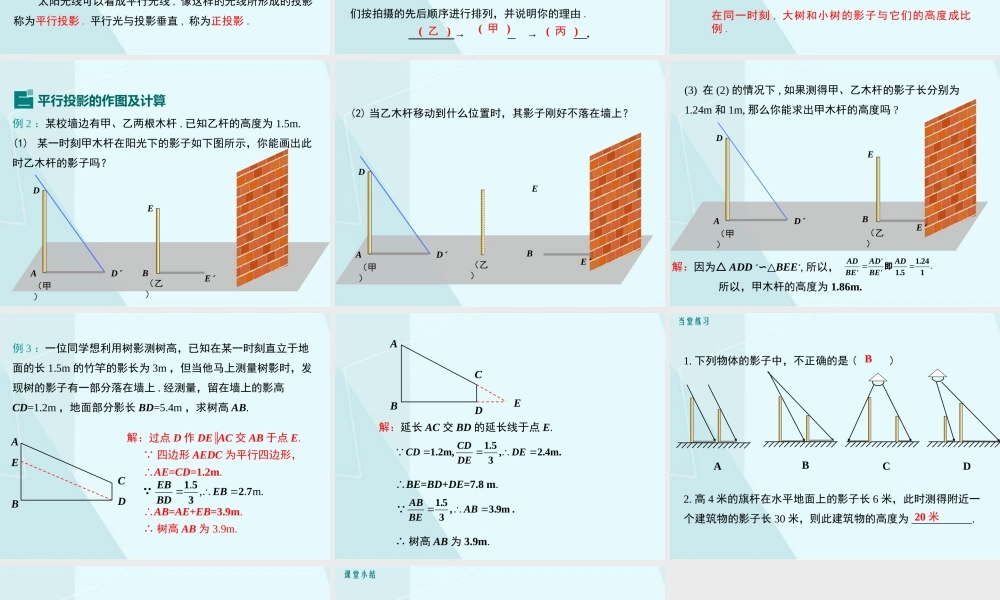

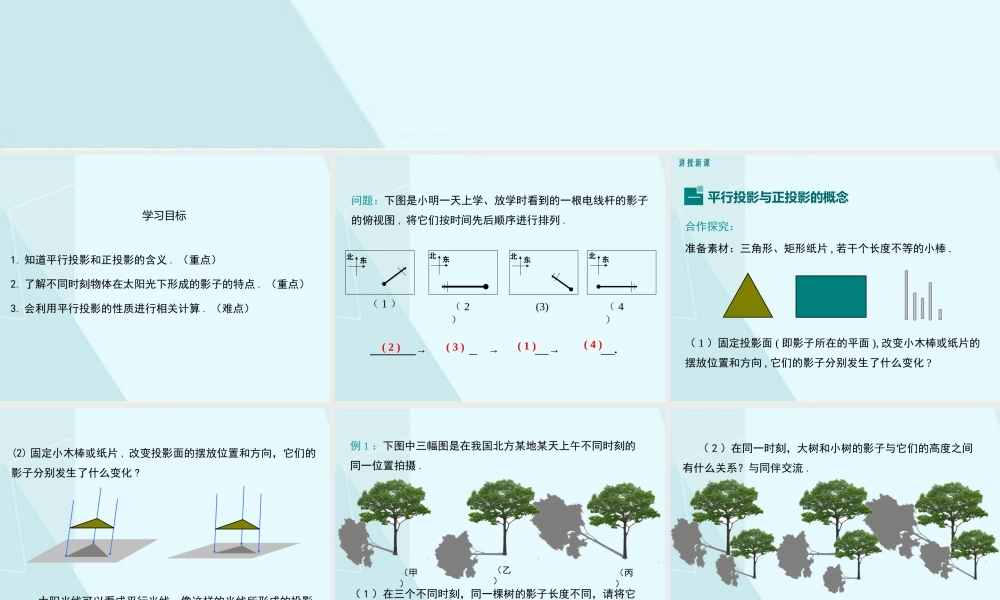

第2课时平行投影与正投影5.1投影北师大版九年级上册1.知道平行投影和正投影的含义.（重点）2.了解不同时刻物体在太阳光下形成的影子的特点.（重点）3.会利用平行投影的性质进行相关计算.（难点）学习目标问题：下图是小明一天上学、放学时看到的一根电线杆的影子的俯视图,将它们按时间先后顺序进行排列.东北（1）（2）(3)（4）东北东北东北→→→.(2)(3)(1)(4)平行投影与正投影的概念一合作探究：准备素材：三角形、矩形纸片,若干个长度不等的小棒.（1）固定投影面(即影子所在的平面),改变小木棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?讲授新课(2)固定小木棒或纸片,改变投影面的摆放位置和方向，它们的影子分别发生了什么变化?太阳光线可以看成平行光线,像这样的光线所形成的投影称为平行投影.平行光与投影垂直,称为正投影.例1：下图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄.（1）在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由.（甲）（乙）（丙）→→.(乙)(甲)(丙)（2）在同一时刻，大树和小树的影子与它们的高度之间有什么关系？与同伴交流.在同一时刻,大树和小树的影子与它们的高度成比例.例2：某校墙边有甲、乙两根木杆.已知乙杆的高度为1.5m.(1)某一时刻甲木杆在阳光下的影子如下图所示，你能画出此时乙木杆的影子吗？（甲）（乙）ADD´BEE´平行投影的作图及计算二(2)当乙木杆移动到什么位置时，其影子刚好不落在墙上？（甲）（乙）ADD´BEE´(3)在(2)的情况下,如果测得甲、乙木杆的影子长分别为1.24m和1m,那么你能求出甲木杆的高度吗?（甲）（乙）ADD´BEE´解：因为△ADD´∽△BEE´,所以，所以，甲木杆的高度为1.86m..124151..ADBE'AD'BE'AD即例3：一位同学想利用树影测树高，已知在某一时刻直立于地面的长1.5m的竹竿的影长为3m，但当他马上测量树影时，发现树的影子有一部分落在墙上.经测量，留在墙上的影高CD=1.2m，地面部分影长BD=5.4m，求树高AB.ABDCE解：过点D作DE∥AC交AB于点E. 四边形AEDC为平行四边形，∴AE=CD=1.2m.∴AB=AE+EB=3.9m.∴树高AB为3.9m.m..,.72351EBBDEB ABDC解：延长AC交BD的延长线于点E.∴BE=BD+DE=7.8m.∴树高AB为3.9m.E2.4m.,31.51.2m,DEDECDCD .m93351 .AB,.BEAB1.下列物体的影子中，不正确的是()2.高4米的旗杆在水平地面上的影子长6米，此时测得附近一个建筑物的影子长30米，则此建筑物的高度为___...
