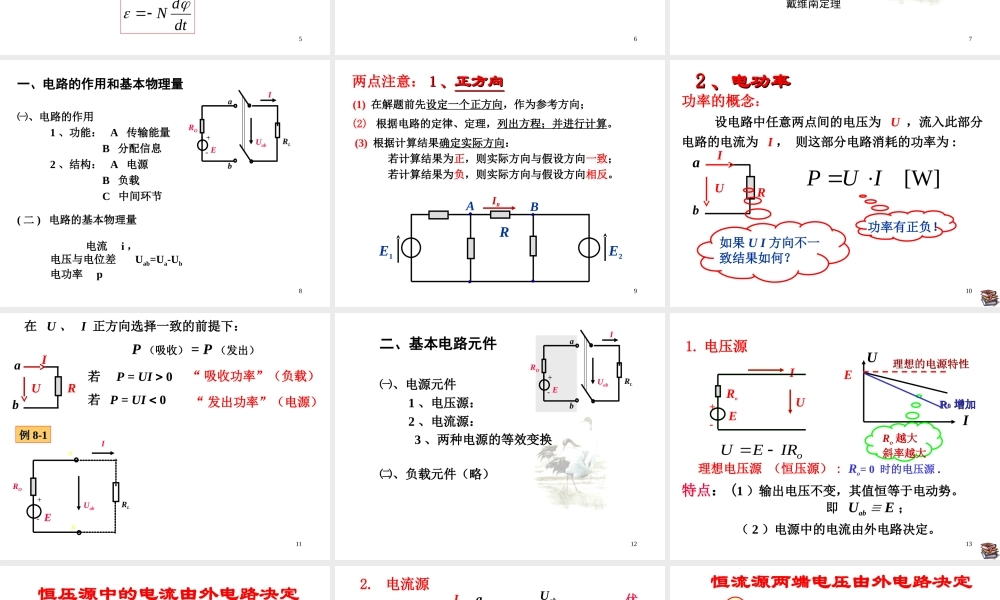

1电工电子技术电工电子技术2006年7月2内容及要求：电场与磁场电路分析方法电机及拖动基础电子技术参考书：《电工学》上、下册（第五版或：第六版）秦曾煌编高等教育出版社3第一节、电场与磁场----（物理学中基本电磁规律）库仑定律电磁感应定律安培定律电磁感应定律…………4第一节、电场与磁场----（物理学基础）库仑定律两个静止的点电荷在真空或空气中相互作用的规律。电场强度反映电场“力”的性质的物理量。12312211231221122141rrqqkrrqqFForrqqFEoo345第一节、电场与磁场----（物理学基础）安培力磁场中载流导体受到磁场力的作用规律。长直导线在匀强磁场中的受力为：电磁感应定律变化的磁场作用于导体时，在导体中产生的感应电动势LIBFdtdN624rqoorq24qro2424rqo（2005、99）以点电荷q所在点为球心,距点电荷q的距离为r处的电场强度E等于:(A)(B)(C)(D)7第二节电路的基本概念和基本定律基本元件：有源源件无源元件基本定律：欧姆定律基尔霍夫定律基本定理：叠加原理戴维南定理8一、电路的作用和基本物理量㈠、电路的作用1、功能：A传输能量B分配信息2、结构：A电源B负载C中间环节aE+-bIUabRORL(二)电路的基本物理量电流i，电压与电位差Uab=Ua-Ub电功率p9(1)在解题前先设定一个正方向，作为参考方向；(3)根据计算结果确定实际方向：若计算结果为正，则实际方向与假设方向一致；若计算结果为负，则实际方向与假设方向相反。(2)根据电路的定律、定理，列出方程；并进行计算。E1ABRE2IR两点注意：11、、正方向正方向1022、电功率、电功率aIRUb功率的概念：设电路中任意两点间的电压为U，流入此部分电路的电流为I，则这部分电路消耗的功率为:[W]IUP功率有正负！如果UI方向不一致结果如何？11在U、I正方向选择一致的前提下：IRUab“吸收功率”（负载）“发出功率”（电源）若P=UI0若P=UI0P（吸收）=P（发出）aE+-bIUabRORL例例8-18-112二、基本电路元件㈠、电源元件1、电压源：2、电流源：3、两种电源的等效变换㈡、负载元件（略）aE+-bIUabRORL131.电压源oIREUI+-URoEIUERo越大斜率越大RR00增加增加理想的电源特性理想的电源特性特点：(1）输出电压不变，其值恒等于电动势。即UabE；（2）电源中的电流由外电路决定。理想电压源（恒压源）:Ro=0时的电压源.14恒压源中的电流由外电路决定设:E=10V当R1、R2同时接入时：I=10AIE+_abUabR22例当R1接入时...
