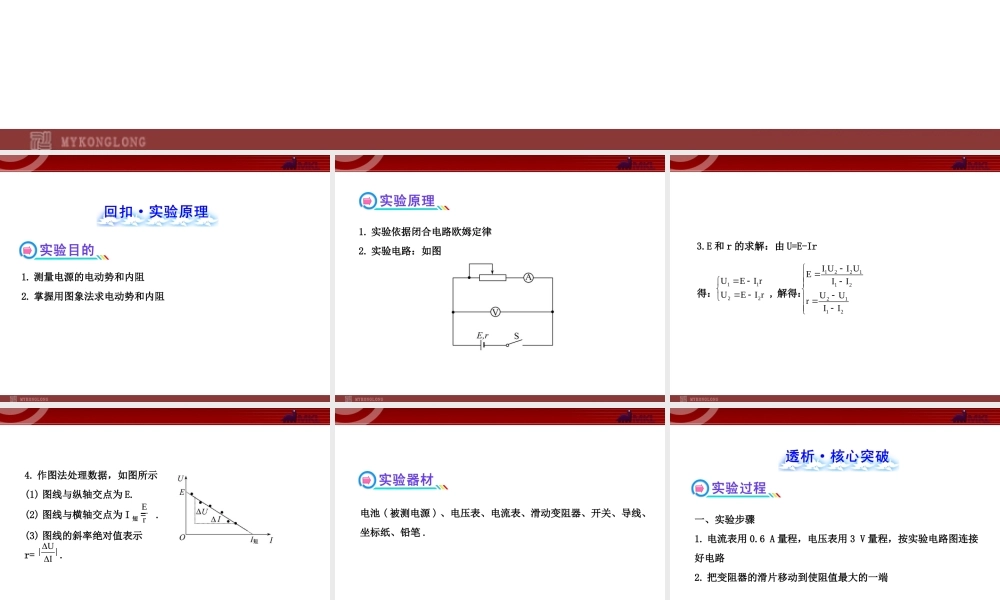

实验七测量电源的电动势和内阻1.测量电源的电动势和内阻2.掌握用图象法求电动势和内阻1.实验依据闭合电路欧姆定律2.实验电路：如图3.E和r的求解：由U=E-Ir得：,解得：1122UEIrUEIr1221122112IUIUEIIUUrII4.作图法处理数据，如图所示(1)图线与纵轴交点为E.(2)图线与横轴交点为I短=.(3)图线的斜率绝对值表示r=.UI｜｜Er电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔.一、实验步骤1.电流表用0.6A量程，电压表用3V量程，按实验电路图连接好电路2.把变阻器的滑片移动到使阻值最大的一端3.闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1).用同样方法测量几组I、U值.填入表格中4.断开开关，拆除电路，整理好器材【锦囊妙诀】滑动变阻为外电阻，列表记录两表读数，电压变化便于作图，U轴起点要看清楚，求解E、r要用U-I图.二、数据处理1.设计表格，将测得的几组U、I值填入表格中第1组第2组第3组第4组第5组第6组U/VI/A2.列方程组求解电动势和内阻的大小U1=E-I1rU2=E-I2rU3=E-I3rU4=E-I4rU5=E-I5rU6=E-I6r根据以上三组方程分别求出E、r，再取其平均值作为电源的电动势E和内阻r.①②③3.用图象法处理数据在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U-I坐标系，在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线的斜率绝对值即为电池的内阻r，即r=U||I1.偶然误差(1)由读数不准和电表线性不良引起误差.(2)用图象法求E和r时，由于作图不准确造成误差.2.系统误差(1)若采用甲图，其U-I图象如乙图所示.由于电压表的分流作用造成误差.结论：①当电压表示数为零时，IV＝0，IA＝I短，短路电流测量值＝真实值.②E测r真，r测为r真和RA的串联值，由于通常情况下电池的内阻较小，所以这时r测的误差非常大.EI短测1.为了使电池的路端电压变化明显，电池的内阻宜大些(选用已使用过一段时间的干电池)2.要测出不少于6组的(I，U)数据，且变化范围要大些，然后用方程组求解，并求平均值3.若U-I图线纵轴刻度不是从零开始，则图线和横轴的交点不再是...
