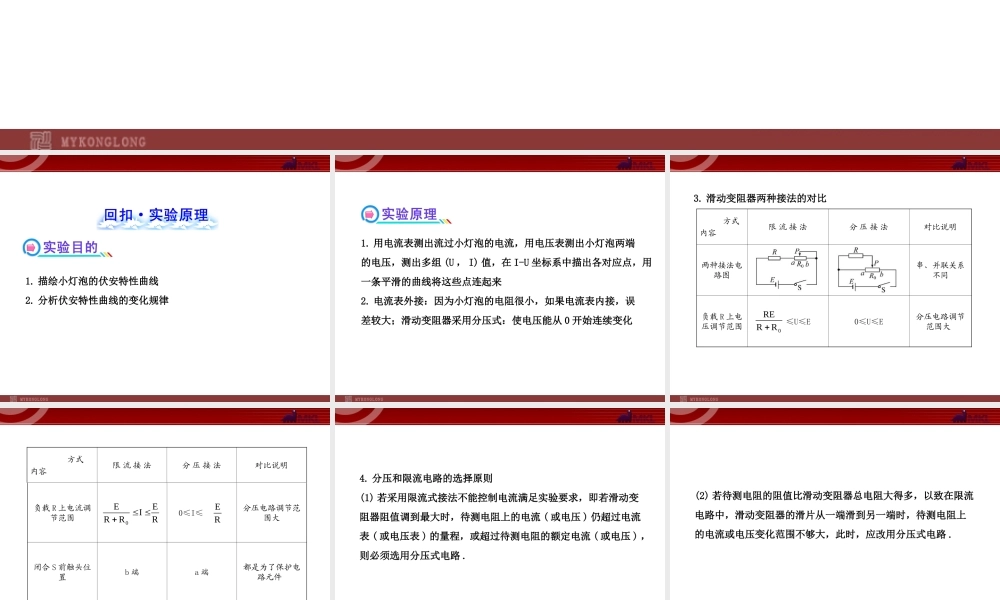

实验六描绘小灯泡的伏安特性曲线1.描绘小灯泡的伏安特性曲线2.分析伏安特性曲线的变化规律1.用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在I-U坐标系中描出各对应点，用一条平滑的曲线将这些点连起来2.电流表外接：因为小灯泡的电阻很小，如果电流表内接，误差较大；滑动变阻器采用分压式：使电压能从0开始连续变化3.滑动变阻器两种接法的对比方式内容限流接法分压接法对比说明两种接法电路图串、并联关系不同负载R上电压调节范围≤U≤E0≤U≤E分压电路调节范围大0RERR负载R上电流调节范围0≤I≤分压电路调节范围大闭合S前触头位置b端a端都是为了保护电路元件0EEIRRRER方式内容限流接法分压接法对比说明4.分压和限流电路的选择原则(1)若采用限流式接法不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流(或电压)，则必须选用分压式电路.(2)若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，此时，应改用分压式电路.(3)若实验中要求电压从零开始调节，则必须采用分压式电路.(4)两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、能耗低.小灯泡(“4V0.7A”或“3.8V0.3A”)、4～6V学生电源、滑动变阻器、电压表、电流表、开关、导线若干、坐标纸、铅笔.一、实验步骤1.确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按如图所示的原理图连接好实验电路.2.把滑动变阻器的滑片调节到图中最左端，接线经检查无误后，闭合开关S.3.移动滑动变阻器滑片位置，测出12组左右不同的电压值U和电流值I，并将测量数据填入表格中，断开开关S.4.拆除电路，整理仪器.U(V)00.20.40.60.81.01.21.6I(A)U(V)2.02.42.83.23.63.8I(A)二、数据处理1.在坐标纸上以U为横轴，以I为纵轴，建立坐标系2.在坐标纸上描出各组数据所对应的点.(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)【锦囊妙诀】电路连接是关键，先串后并把线连，滑动变阻要分压，A表外接减误差，电压从零开始变，I-U坐标连曲线，要对图线细研究，得出规律记心间.3.将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线1.由于电压表、电流表不是理想电表，电表内阻对电路的影响会带来误差2.电流...
