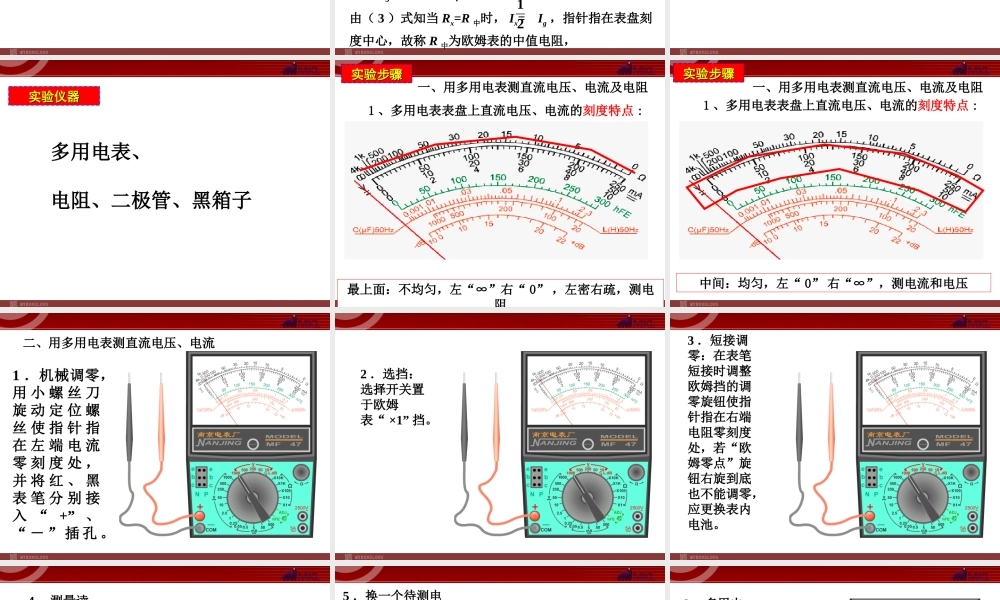

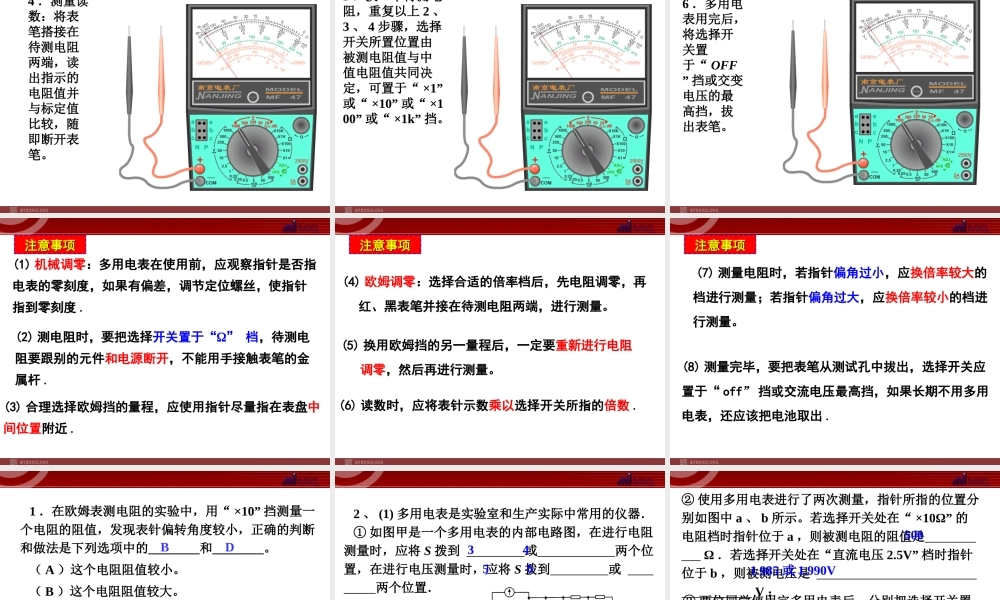

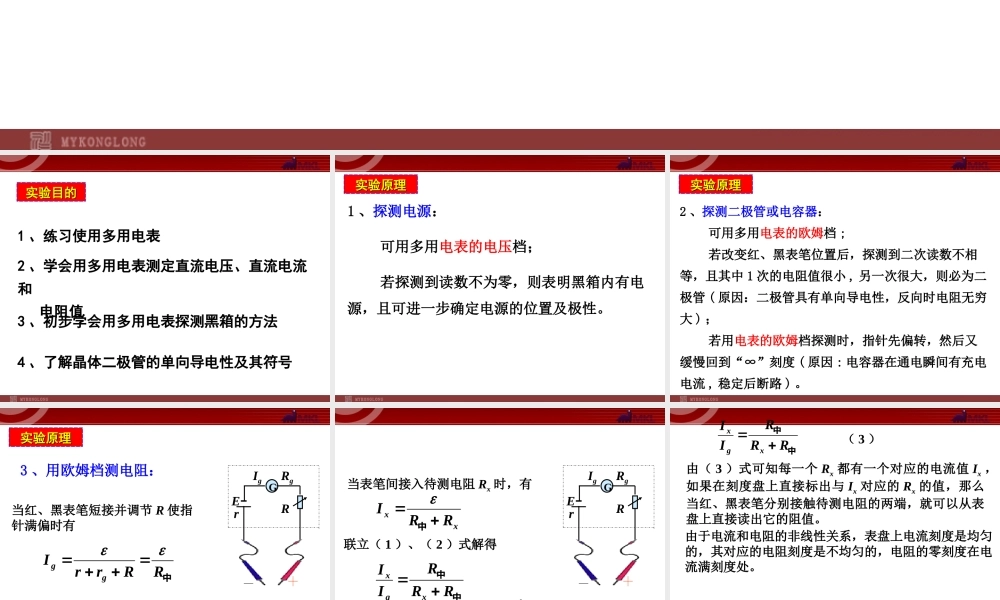

实验目的实验目的1、练习使用多用电表2、学会用多用电表测定直流电压、直流电流和电阻值3、初步学会用多用电表探测黑箱的方法4、了解晶体二极管的单向导电性及其符号1、探测电源：可用多用电表的电压档；若探测到读数不为零，则表明黑箱内有电源，且可进一步确定电源的位置及极性。实验原理实验原理2、探测二极管或电容器：可用多用电表的欧姆档;若改变红、黑表笔位置后，探测到二次读数不相等，且其中1次的电阻值很小,另一次很大，则必为二极管(原因：二极管具有单向导电性，反向时电阻无穷大)；若用电表的欧姆档探测时，指针先偏转，然后又缓慢回到“∞”刻度(原因:电容器在通电瞬间有充电电流,稳定后断路)。实验原理实验原理3、用欧姆档测电阻：实验原理实验原理RGErIgRg当红、黑表笔短接并调节R使指针满偏时有中RRrrIgg当表笔间接入待测电阻Rx时，有xxRRI中联立（1）、（2）式解得中中RRRIIxgx21由（3）式知当Rx=R中时，Ix=Ig，指针指在表盘刻度中心，故称R中为欧姆表的中值电阻，RGErIgRg中中RRRIIxgx（3）由（3）式可知每一个Rx都有一个对应的电流值Ix，如果在刻度盘上直接标出与Ix对应的Rx的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。实验仪器实验仪器多用电表、电阻、二极管、黑箱子实验步骤实验步骤一、用多用电表测直流电压、电流及电阻1、多用电表表盘上直流电压、电流的刻度特点:最上面：不均匀，左“∞”右“0”，左密右疏，测电阻实验步骤实验步骤一、用多用电表测直流电压、电流及电阻1、多用电表表盘上直流电压、电流的刻度特点:中间：均匀，左“0”右“∞”，测电流和电压1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“－”插孔。二、用多用电表测直流电压、电流2．选挡：选择开关置于欧姆表“×1”挡。3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。5．换一个待测电阻，重复以上2、3、4步骤，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。6．多用电表用...
