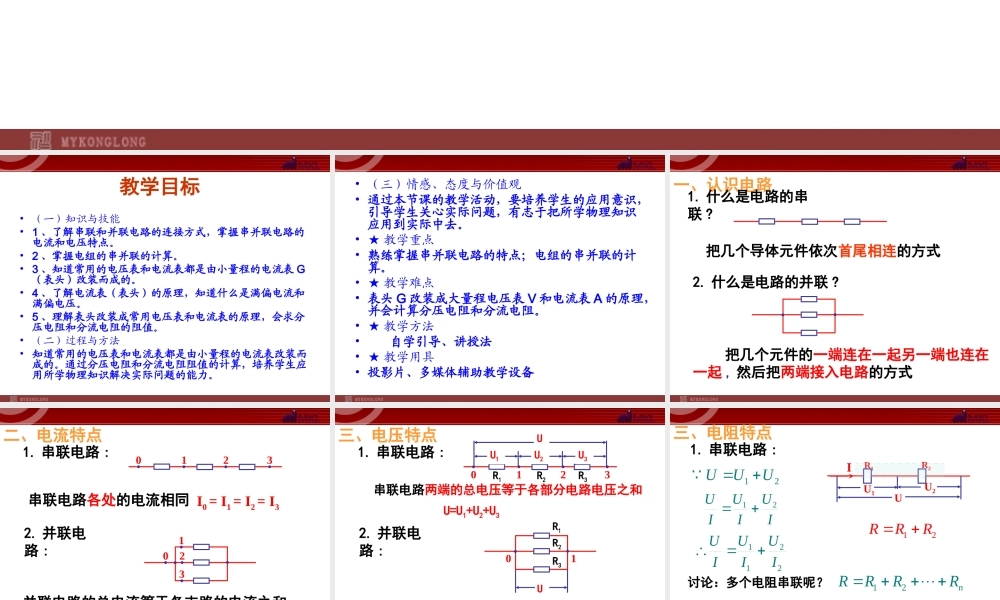

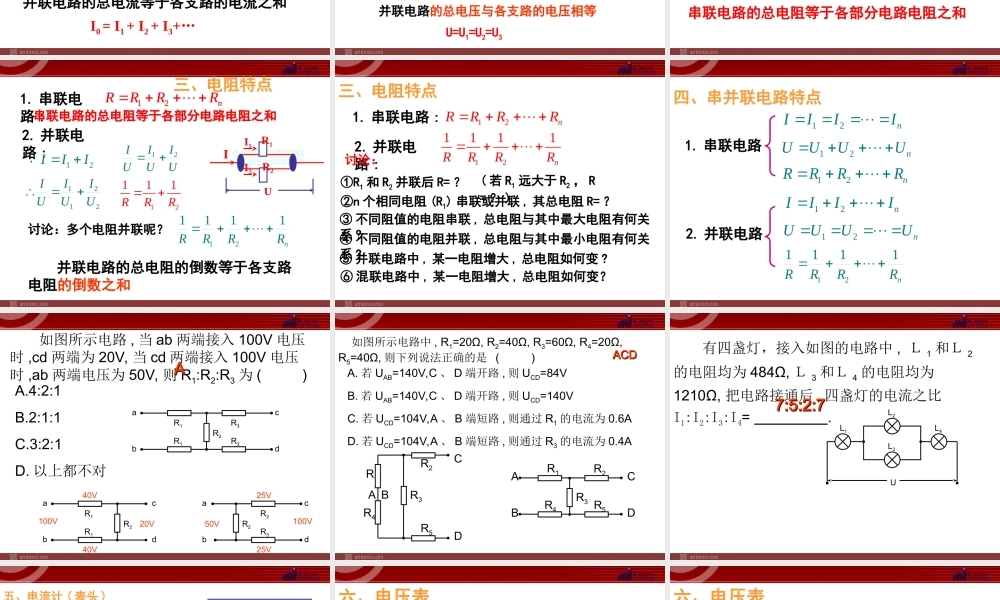

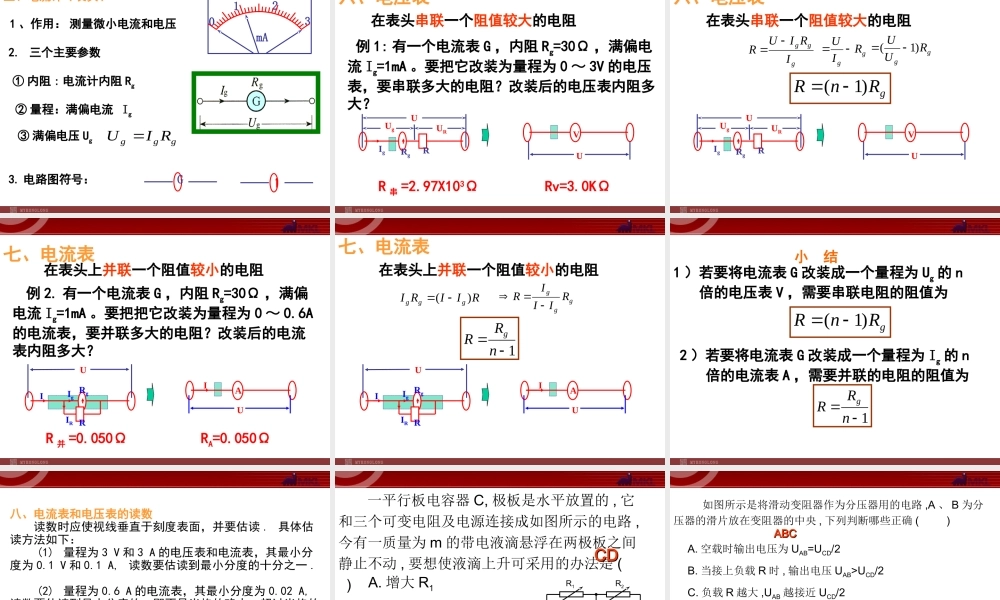

2.4《串联电路和并联电路》教学目标•（一）知识与技能•1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。•2、掌握电组的串并联的计算。•3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。•4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。•5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。•（二）过程与方法•知道常用的电压表和电流表都是由小量程的电流表改装而成的。通过分压电阻和分流电阻阻值的计算，培养学生应用所学物理知识解决实际问题的能力。•（三）情感、态度与价值观•通过本节课的教学活动，要培养学生的应用意识，引导学生关心实际问题，有志于把所学物理知识应用到实际中去。•★教学重点•熟练掌握串并联电路的特点；电组的串并联的计算。•★教学难点•表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻。•★教学方法•自学引导、讲授法•★教学用具•投影片、多媒体辅助教学设备一、认识电路1.什么是电路的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2.什么是电路的并联?I0=I1=I2=I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和二、电流特点01231.串联电路:I0=I1+I2+I3+…0123U=U1+U2+U3三、电压特点串联电路两端的总电压等于各部分电路电压之和2.并联电路:1.串联电路:U=U1=U2=U3并联电路的总电压与各支路的电压相等UR1R2R3UU1U2U30123R1R2R310串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:12UUU12UUUIII1212UUUIII12RRR讨论：多个电阻串联呢？12nRRRRR1R2UU1U2I1.串联电路:12nRRRR2.并联电路:UR2R1II1I212III12IIIUUU1212IIIUUU12111RRR讨论：多个电阻并联呢？121111nRRRR并联电路的总电阻的倒数等于各支路电阻的倒数之和三、电阻特点串联电路的总电阻等于各部分电路电阻之和12nRRRR串联电路的总电阻等于各部分电路电阻之和1.串联电路:12nRRRR2.并联电路:121111nRRRR讨论：②n个相同电阻(R1)串联或并联,其总电阻R=？③不同阻值的电阻串联,总电阻与其中最大电阻有何关系?④不同阻值的电阻并联,总电阻与其中最小电阻有何关系?⑤并联电路中,某一电阻增大,总电阻如何变?⑥混联电路中,某一电阻...
