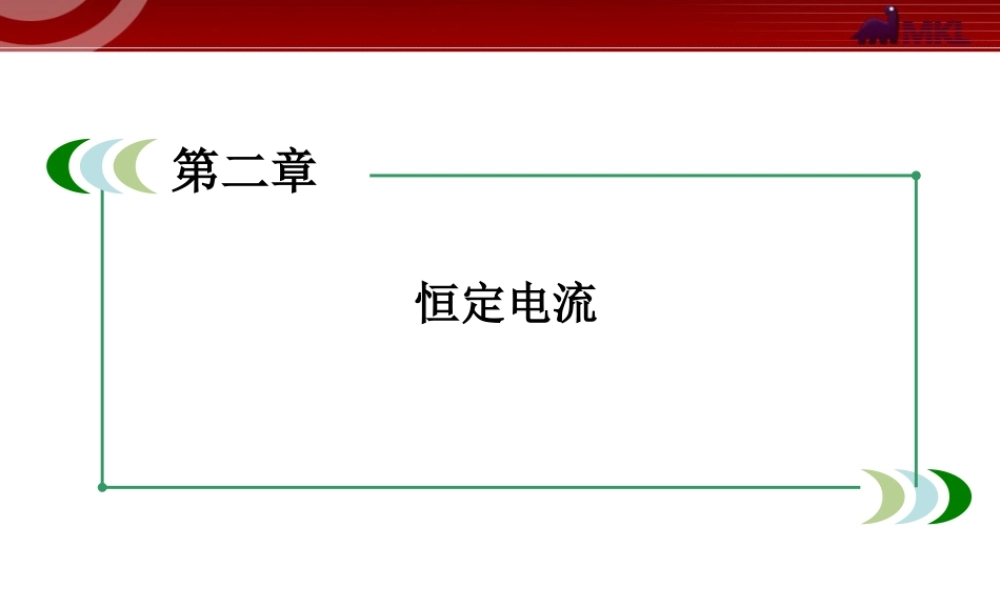

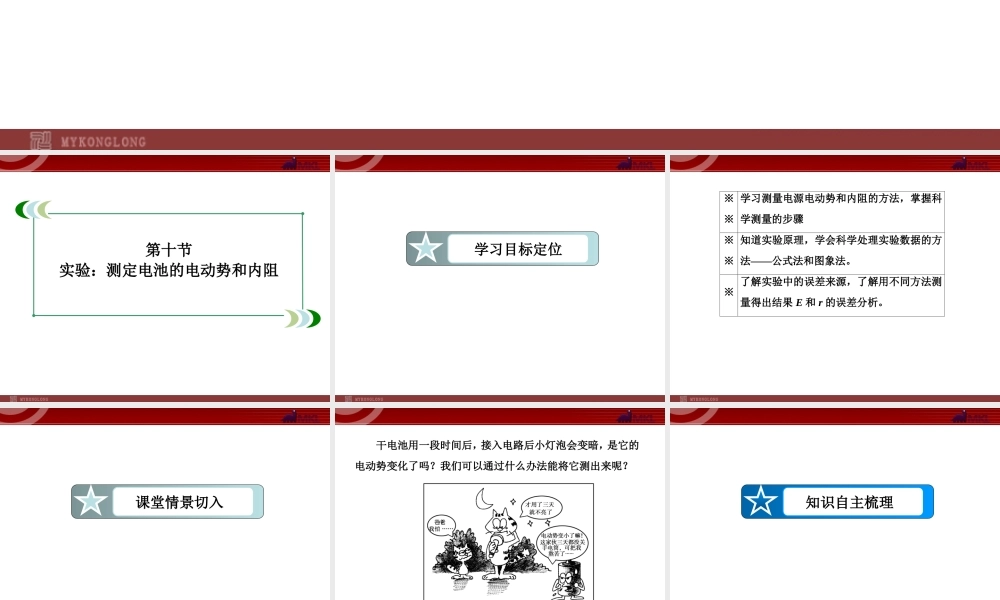

第二章恒定电流第十节实验：测定电池的电动势和内阻学习目标定位※※学习测量电源电动势和内阻的方法，掌握科学测量的步骤※※知道实验原理，学会科学处理实验数据的方法——公式法和图象法。※了解实验中的误差来源，了解用不同方法测量得出结果E和r的误差分析。课堂情景切入干电池用一段时间后，接入电路后小灯泡会变暗，是它的电动势变化了吗？我们可以通过什么办法能将它测出来呢？知识自主梳理闭合电路的欧姆定律。实验原理主要仪器原理电路图电压表电流表变阻器E＝U1＋E＝＋I2r测电源E、r的几种方法与电路连接图I1rU2主要仪器原理电路图电压表变阻箱E＝U1＋U1R1rE＝＋U2R2rU2主要仪器原理电路图电流表变阻箱E＝I1R1＋E＝＋I2rI1rI2R2为减小测量误差，本实验常选用以下两种数据处理方法。1．代数法利用U、I值多求几组E和r的值，算出它们的平均值E－＝，r－＝测量数据的处理方法E1＋E2＋…＋Ennr1＋r2＋…＋rnn2．图象法以I为横坐标，U为纵坐标建立直角坐标系，根据几组I、U的测量数据，在坐标系中描点，此时可大致看到，U－I图象是一条斜向下的直线。如图所示。①纵轴的截距等于电源的E；横轴的截距等于外电路短路时的电流I0＝。②直线斜率的绝对值等于。即r＝EI0＝ΔUΔI。电动势Er电源的内阻知识体系构建重点难点突破一、器材准备被测电源(如干电池、水果电池等)、电流表、电压表、滑动变阻器、电键和导线。二、操作过程1．确定电流表、电压表的量程，按图所示电路把器材连接好，如图所示。2．把变阻器的滑动片移到最左端使阻值最大。3．闭合电键，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组I和U的值。并填入下表：实验序号123456I/AI1I2I3I4I5I6U外/VU1U2U3U4U5U64.断开电键，整理好器材。5．以U为纵轴，I为横轴，将记录的电压、电流标在坐标图上，过这些点作一条直线，根据纵轴截距求出电动势，根据斜率大小求出内电阻。三、数据处理1．代数法分别将1、4组，2、5组，3、6组联立方程组分别解出E1、r1，E2、r2，E3、r3，求出它们的平均值E＝E1＋E2＋E33，r＝r1＋r2＋r33作为测量结果。2．图象法把测出的多组U、I值，在U－I图中描点画图象，使U－I图象的直线经过大多数坐标点或使各坐标点大致分布在直线的两侧，如图所示，由U＝E－Ir可知：(1)纵轴截距等于电源的电动势E，原点电压为0时，横轴截距等于外电路短路时的电流Im＝Er。(2)直线斜率的绝对值等于电源...
