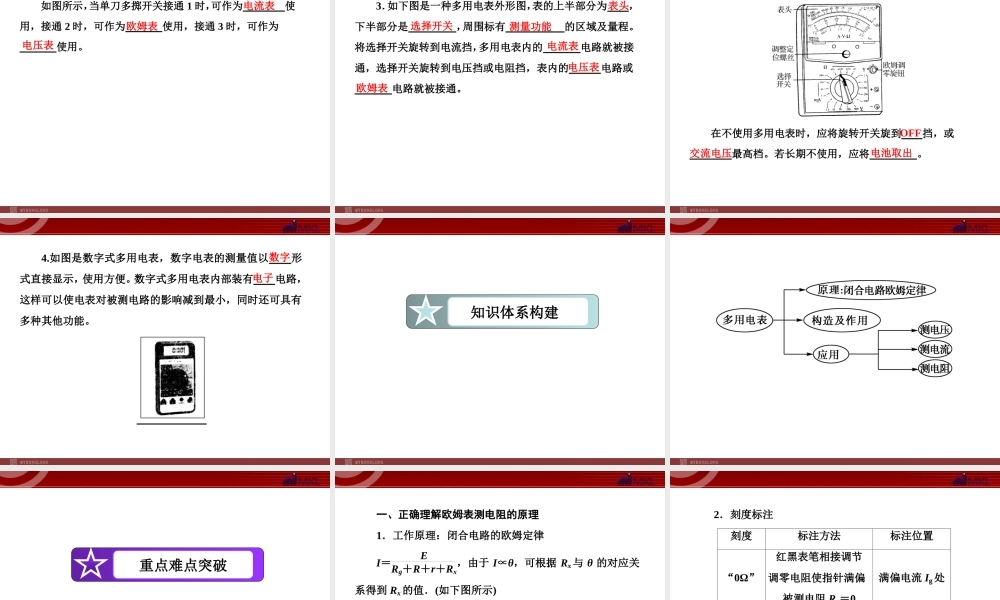

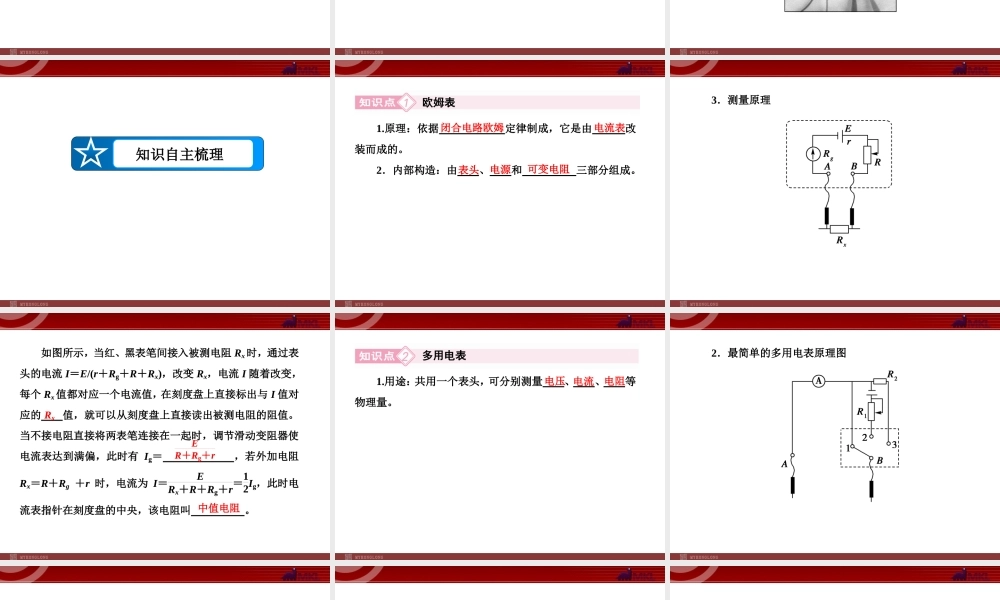

第二章恒定电流第八节多用电表的原理学习目标定位※※了解欧姆表的原理，了解欧姆表的表盘刻度等问题，并学会使用欧姆表．※了解多用电表的构造及制作原理课堂情景切入我们知道，测量电阻两端的电压用电压表，测量电路中的电流用电流表。另外还有粗测电阻的欧姆表。实际中为了使用方便，常将这三种表组合在一起，这就是常用的多用电表，以前常称万用表，如图所示。你想探究多用电表的结构及工作原理吗？知识自主梳理1.原理：依据定律制成，它是由改装而成的。2．内部构造：由、和三部分组成。欧姆表闭合电路欧姆电流表表头电源可变电阻3．测量原理如图所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝E/(r＋Rg＋R＋Rx)，改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的值，就可以从刻度盘上直接读出被测电阻的阻值。当不接电阻直接将两表笔连接在一起时，调节滑动变阻器使电流表达到满偏，此时有Ig＝，若外加电阻Rx＝R＋Rg＋r时，电流为I＝ERx＋R＋Rg＋r＝12Ig，此时电流表指针在刻度盘的中央，该电阻叫。RxER＋Rg＋r中值电阻1.用途：共用一个表头，可分别测量、、等物理量。多用电表电压电流电阻2．最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为使用，接通2时，可作为使用，接通3时，可作为使用。电流表欧姆表电压表3．如下图是一种多用电表外形图，表的上半部分为，下半部分是，周围标有的区域及量程。将选择开关旋转到电流挡，多用电表内的电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电路或电路就被接通。表头选择开关测量功能电流表电压表欧姆表在不使用多用电表时，应将旋转开关旋到挡，或最高档。若长期不使用，应将。OFF交流电压电池取出4.如图是数字式多用电表，数字电表的测量值以形式直接显示，使用方便。数字式多用电表内部装有电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能。数字电子知识体系构建重点难点突破一、正确理解欧姆表测电阻的原理1．工作原理：闭合电路的欧姆定律I＝ERg＋R＋r＋Rx，由于I∝θ，可根据Rx与θ的对应关系得到Rx的值．(如下图所示)2．刻度标注刻度标注方法标注位置“0Ω”红黑表笔相接调节调零电阻使指针满偏被测电阻Rx＝0满偏电流Ig处“∞Ω”红黑表笔不接触表头指针不偏转被测电阻Rx＝∞电流为零处刻度标注方法标注位置中值电阻Rx＝r＋R＋Rg刻度盘正中央“Rx”红黑表笔接RxIx＝Er＋R＋Rg＋RxRx与Ix一...
