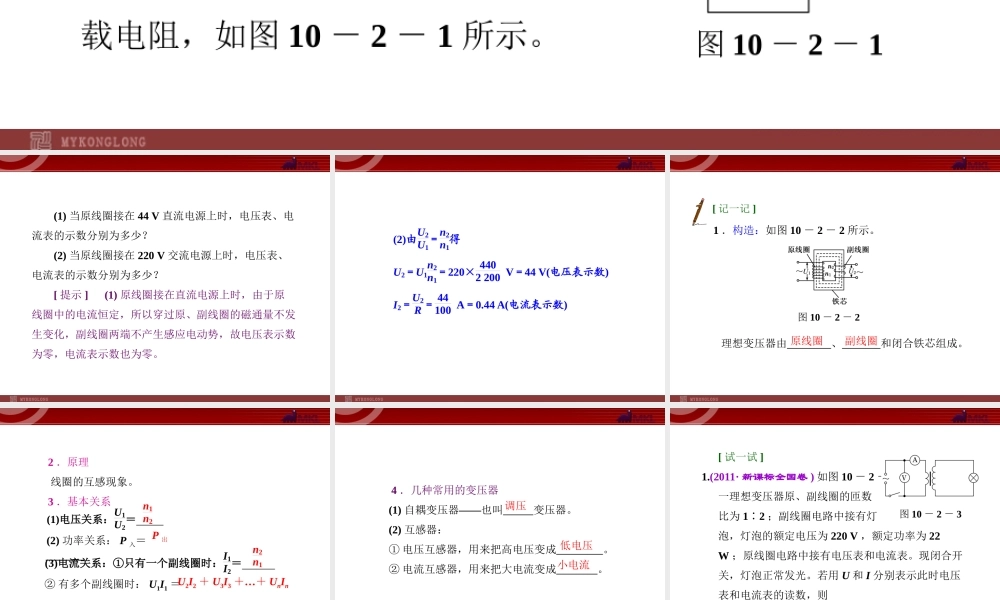

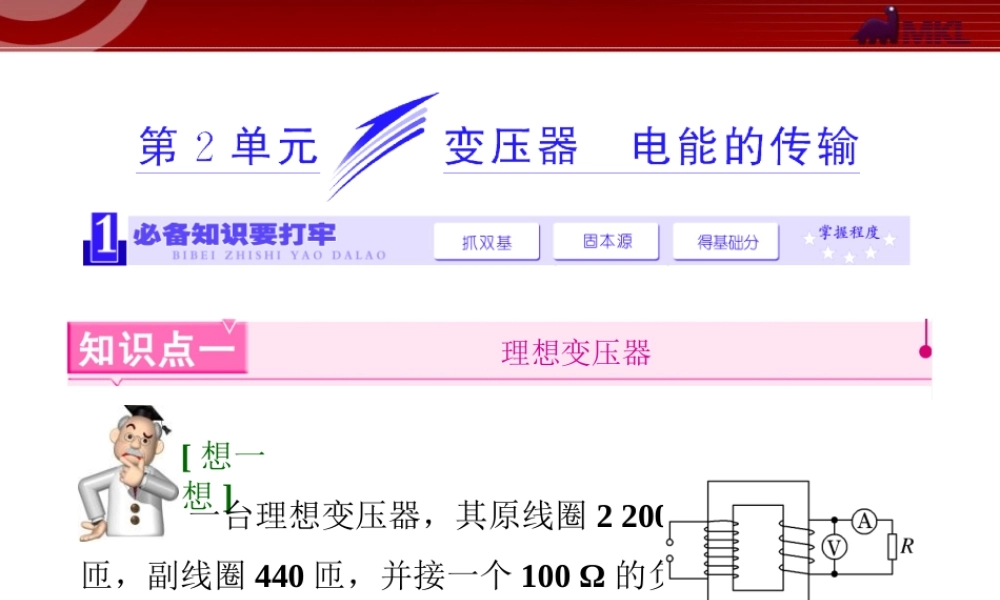

理想变压器[想一想]一台理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，如图10－2－1所示。图10－2－1(1)当原线圈接在44V直流电源上时，电压表、电流表的示数分别为多少？(2)当原线圈接在220V交流电源上时，电压表、电流表的示数分别为多少？[提示](1)原线圈接在直流电源上时，由于原线圈中的电流恒定，所以穿过原、副线圈的磁通量不发生变化，副线圈两端不产生感应电动势，故电压表示数为零，电流表示数也为零。(2)由U2U1＝n2n1得U2＝U1n2n1＝220×4402200V＝44V(电压表示数)I2＝U2R＝44100A＝0.44A(电流表示数)[记一记]1．构造：如图10－2－2所示。图10－2－2理想变压器由、和闭合铁芯组成。原线圈副线圈2．原理线圈的互感现象。3．基本关系(1)电压关系：U1U2＝(2)功率关系：P入＝_______(3)电流关系：①只有一个副线圈时：I1I2＝②有多个副线圈时：U1I1＝_____________________n1n2P出n2n1U2I2＋U3I3…＋＋UnIn4．几种常用的变压器(1)——自耦变压器也叫变压器。(2)互感器：①电压互感器，用来把高电压变成。②电流互感器，用来把大电流变成。调压低电压小电流[试一试]1.(2011·新课标全国卷)如图10－2－3，一理想变压器原、副线圈的匝数比为12∶；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数，则()图10－2－3A．U＝110V，I＝0.2AB．U＝110V，I＝0.05AC．U＝1102V，I＝0.2AD．U＝1102V，I＝0.22A解析：直接求出副线圈中的电压、电流分别为：220V、0.1A。故原线圈中的电压、电流分别为110V、0.2A。答案：A电能的输送[想一想]照明供电线路的路端电压基本上是保持不变的。可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些。这是什么原因呢？[提示]在用电高峰时，总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大，因而每盏灯两端的电压较低。[记一记]1．输电过程(如图10－2－4所示)图10－2－42．电压损失(1)ΔU＝U－U′(2)ΔU＝______IR3．功率损失(1)ΔP＝P－P′(2)ΔP＝＝I2R(PU)2R4．输送电流(1)I＝PU(2)I＝U－U′R[试一试]2．在如图10－2－5所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着用户用电量的增加，发电厂输出功率的增大，下列说法中正确的有()图10－2－5A．升压变压器的输出电压增大B．降...
