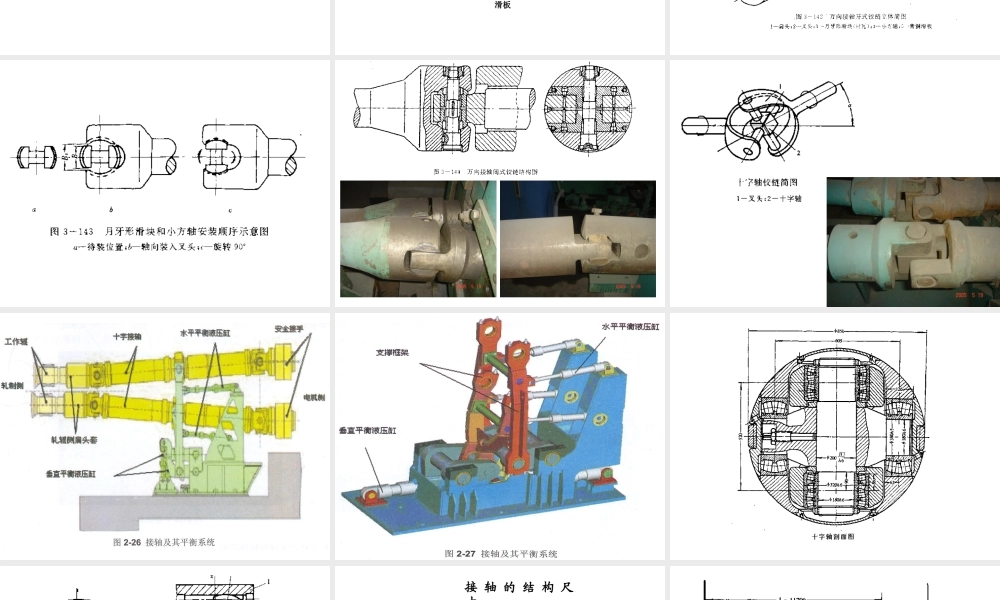

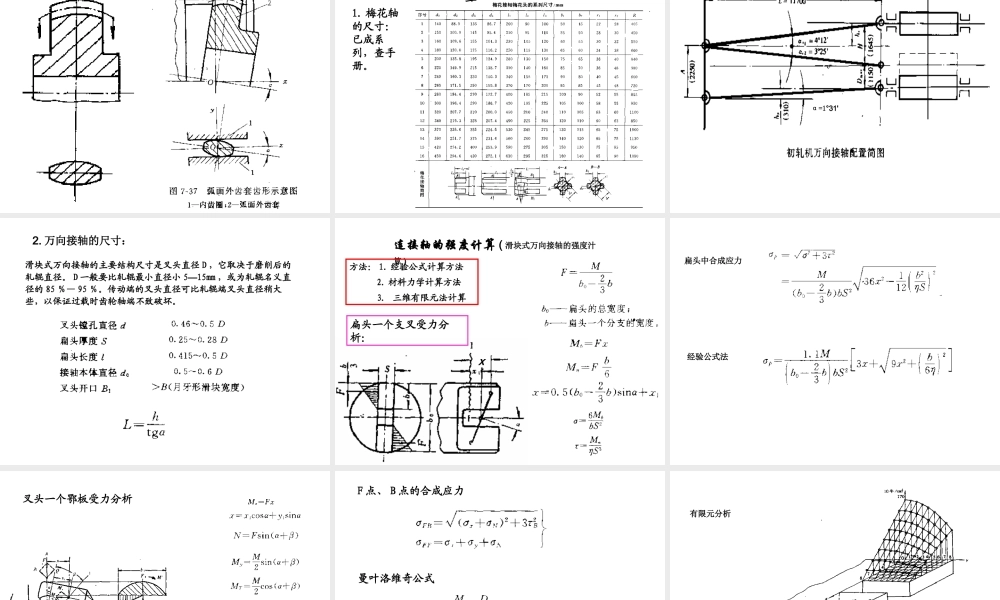

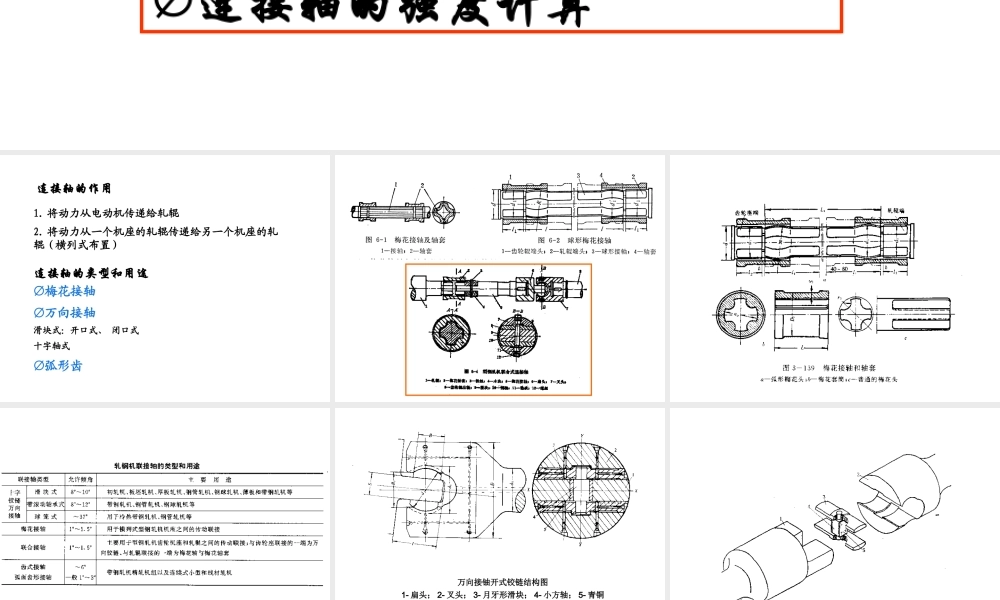

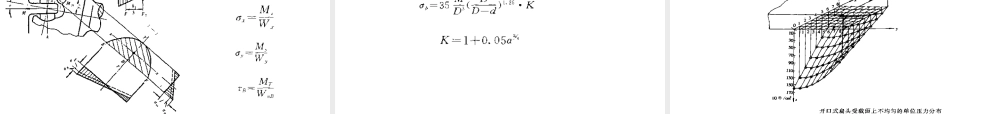

第六章连接轴Ø连接轴的作用Ø连接轴的类型和应用Ø连接轴的强度计算连接轴的作用1.将动力从电动机传递给轧辊2.将动力从一个机座的轧辊传递给另一个机座的轧辊（横列式布置）连接轴的类型和用途Ø梅花接轴Ø万向接轴滑块式：开口式、闭口式十字轴式Ø弧形齿万向接铀开式铰链结构图1-扁头；2-叉头；3-月牙形滑块；4-小方轴；5-青铜滑板接轴的结构尺寸1.梅花轴的尺寸：已成系列，查手册。α=1°31'2.万向接轴的尺寸：滑块式万向接轴的主要结构尺寸是叉头直径D，它取决于磨削后的轧辊直径。D一般要比轧辊最小直径小5—15mm，或为轧辊名义直径的85％—95％。传动端的叉头直径可比轧辊端叉头直径稍大些，以保证过载时齿轮轴端不致破坏。连接轴的强度计算(滑块式万向接轴的强度汁算)方法：1.经验公式计算方法2.材料力学计算方法3.三维有限元法计算x扁头一个支叉受力分析：扁头中合成应力经验公式法叉头一个鄂板受力分析F点、B点的合成应力曼叶洛维奇公式有限元分析40、45号锻钢，40Crn=6接轴的材料及安全系数
