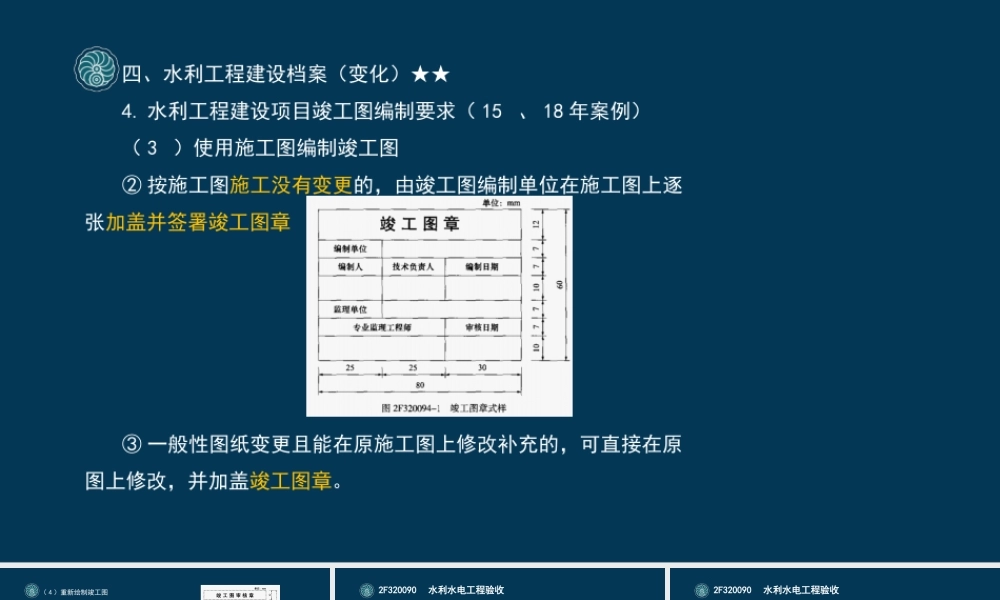

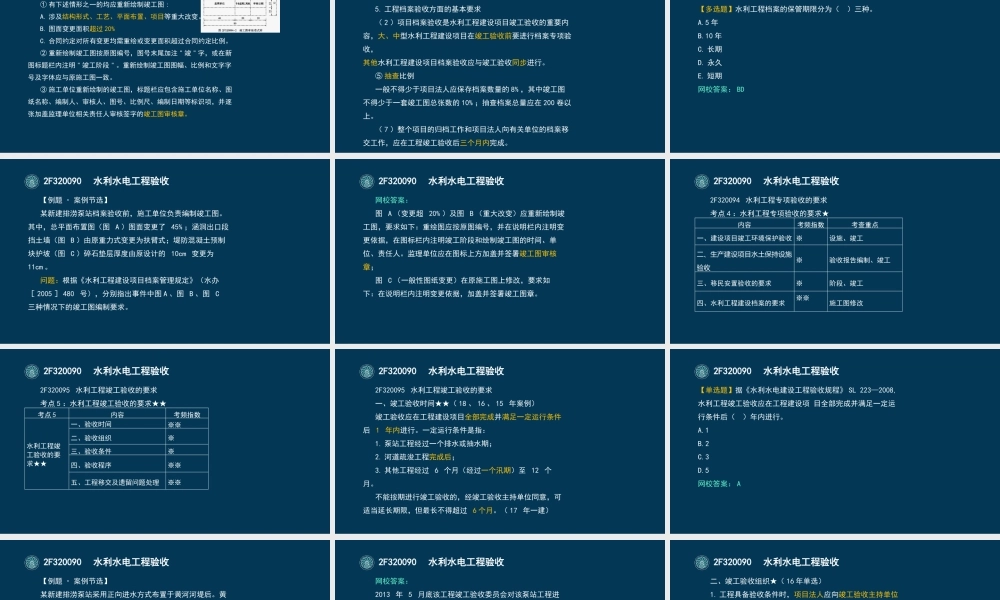

四、水利工程建设档案（变化）★★4.水利工程建设项目竣工图编制要求（15、18年案例）（3）使用施工图编制竣工图②按施工图施工没有变更的，由竣工图编制单位在施工图上逐张加盖并签署竣工图章③一般性图纸变更且能在原施工图上修改补充的，可直接在原图上修改，并加盖竣工图章。（4）重新绘制竣工图①有下述情形之一的均应重新绘制竣工图:A.涉及结构形式、工艺、平面布置、项目等重大改变。B.图面变更面积超过20%C.合同约定对所有变更均需重绘或变更面积超过合同约定比例。②重新绘制竣工图按原图编号，图号末尾加注"竣"字，或在新图标题栏内注明"竣工阶段"。重新绘制竣工图图幅、比例和文字字号及字体应与原施工图一致。③施工单位重新绘制的竣工图，标题栏应包含施工单位名称、图纸名称、编制人、审核人、图号、比例尺、编制日期等标识项，并逐张加盖监理单位相关责任人审核签字的竣工图审核章。2F320090水利水电工程验收5.工程档案验收方面的基本要求（2）项目档案验收是水利工程建设项目竣工验收的重要内容，大、中型水利工程建设项目在竣工验收前要进行档案专项验收，其他水利工程建设项目档案验收应与竣工验收同步进行。⑤抽查比例一般不得少于项目法人应保存档案数量的8%，其中竣工图不得少于一套竣工图总张数的10%；抽查档案总量应在200卷以上。（7）整个项目的归档工作和项目法人向有关单位的档案移交工作，应在工程竣工验收后三个月内完成。2F320090水利水电工程验收【多选题】水利工程档案的保管期限分为（）三种。A.5年B.10年C.长期D.永久E.短期网校答案：BD2F320090水利水电工程验收【例题·案例节选】某新建排涝泵站档案验收前，施工单位负责编制竣工图。其中，总平面布置图（图A）图面变更了45%；涵洞出口段挡土墙（图B）由原重力式变更为扶臂式；堤防混凝土预制块护坡（图C）碎石垫层厚度由原设计的10cm变更为11cm。问题：根据《水利工程建设项目档案管理规定》（水办［2005］480号），分别指出事件中图A、图B、图C三种情况下的竣工图编制要求。2F320090水利水电工程验收网校答案：图A（变更超20%）及图B（重大改变）应重新绘制竣工图，要求如下：重绘图应按原图编号，并在说明栏内注明变更依据，在图标栏内注明竣工阶段和绘制竣工图的时间、单位、责任人。监理单位应在图标上方加盖并签署竣工图审核章；图C（一般性图纸变更）在原施工图上修改，要求如下：在说明栏内注明变更依据，加盖并签署竣工图章。2F320090水利水电工程验收...
