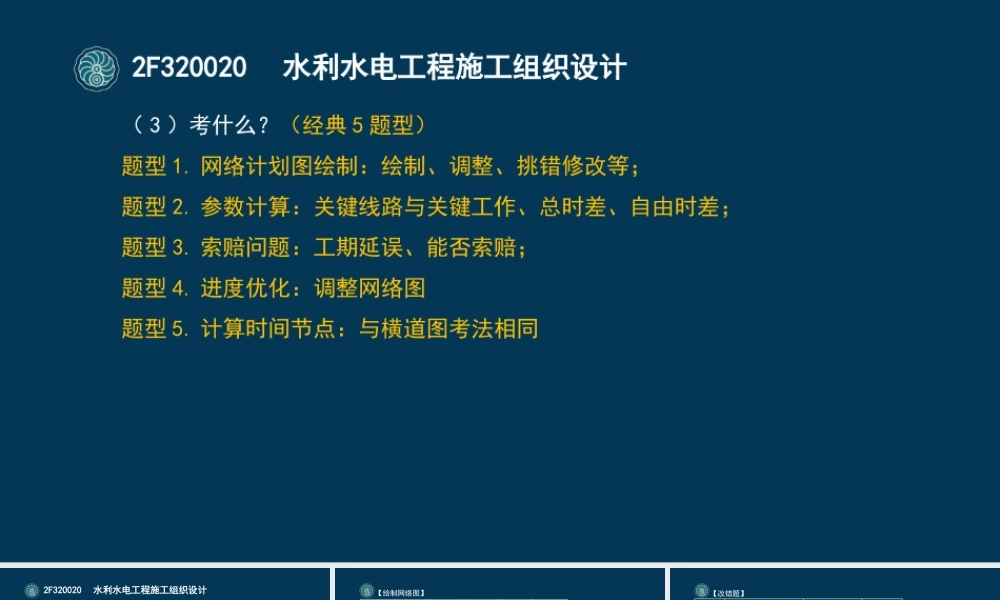

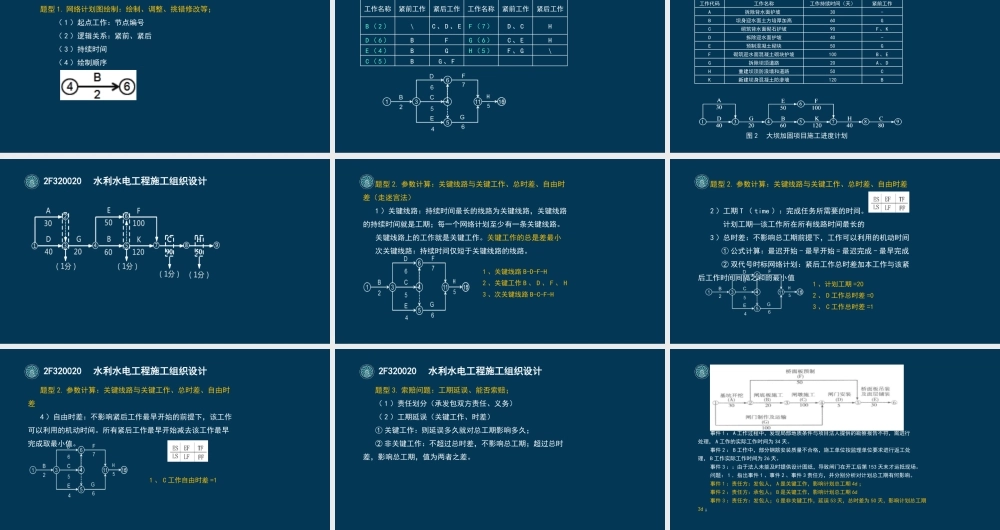

2F320020水利水电工程施工组织设计（3）考什么？（经典5题型）题型1.网络计划图绘制：绘制、调整、挑错修改等；题型2.参数计算：关键线路与关键工作、总时差、自由时差；题型3.索赔问题：工期延误、能否索赔；题型4.进度优化：调整网络图题型5.计算时间节点：与横道图考法相同2F320020水利水电工程施工组织设计题型1.网络计划图绘制：绘制、调整、挑错修改等；（1）起点工作：节点编号（2）逻辑关系：紧前、紧后（3）持续时间（4）绘制顺序【绘制网络图】工作名称紧前工作紧后工作工作名称紧前工作紧后工作B（2）\C、D、EF（7）D、CHD（6）BFG（6）C、EHE（4）BGH（5）F、G\C（5）BG、F【改错题】工作代码工作名称工作持续时间（天）紧前工作A拆除背水面护坡30-B坝身迎水面土方培厚加高60GC砌筑背水面砌石护坡90F、KD拆除迎水面护坡40-E预制混凝土砌块50GF砌筑迎水面混凝土砌块护坡100B、EG拆除坝顶道路20A、DH重建坝顶防浪墙和道路50CK新建坝身混凝土防渗墙120B图2大坝加固项目施工进度计划2F320020水利水电工程施工组织设计题型2.参数计算：关键线路与关键工作、总时差、自由时差（走迷宫法）1）关键线路：持续时间最长的线路为关键线路，关键线路的持续时间就是工期；每一个网络计划至少有一条关键线路。关键线路上的工作就是关键工作。关键工作的总是差最小次关键线路：持续时间仅短于关键线路的线路。1、关键线路B-D-F-H2、关键工作B、D、F、H3、次关键线路B-C-F-H题型2.参数计算：关键线路与关键工作、总时差、自由时差2）工期T（time）：完成任务所需要的时间。计划工期—该工作所在所有线路时间最长的3）总时差：不影响总工期前提下，工作可以利用的机动时间①公式计算：最迟开始-最早开始=最迟完成-最早完成②双代号时标网络计划：紧后工作总时差加本工作与该紧后工作时间间隔之和的最小值1、计划工期=202、D工作总时差=03、C工作总时差=12F320020水利水电工程施工组织设计题型2.参数计算：关键线路与关键工作、总时差、自由时差4）自由时差：不影响紧后工作最早开始的前提下，该工作可以利用的机动时间。所有紧后工作最早开始减去该工作最早完成取最小值。1、C工作自由时差=12F320020水利水电工程施工组织设计题型3.索赔问题：工期延误、能否索赔；（1）责任划分（承发包双方责任、义务）（2）工期延误（关键工作、时差）①关键工作：则延误多久就对总工期影响多久；②非关键工作：不超过总时差，不影响总工期；超过总时差，影响总工期，...
