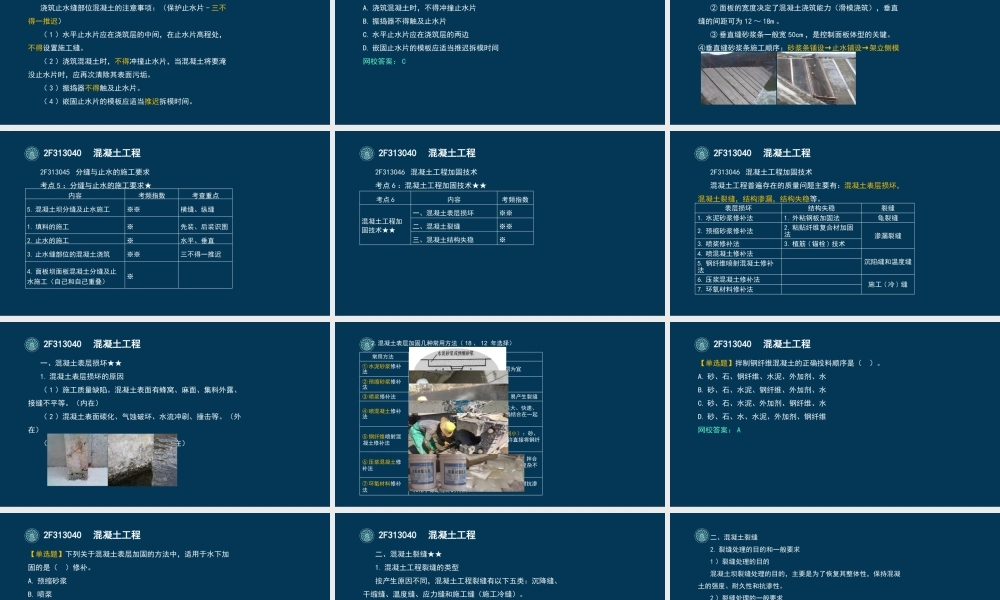

29-2F313040-混凝土工程（五）.pptx

二级建造师水利水电工程管理与实务教材精讲班,主讲老师：王欣,2F313045 分缝与止水的施工要求考点5：分缝与止水的施工要求,2F313040 混凝土工程,2F313045 分缝与止水的施工要求为了适应地基的不均匀沉降和伸缩变形，在水闸、涵洞等水工结构设计中均设置温度缝与沉降缝，并常用沉陷缝取代温度缝作用。缝有铅直和水平两种，缝宽一般为1.0-2.5cm。缝中填料及止水设施，在施工中应按设计要求确保质量。注意顺序：先分缝-再填料、止水,2F313040 混凝土工程,5.混凝土坝分缝（17 年选择）（19、12 年一建）,2F313040 混凝土工程,2F313040 混凝土工程,【案例】某水利水电枢纽由拦河坝、溢洪道、发电引水系统、电站厂房等组成。水库库容为 12108m3。拦河 坝为混凝土重力坝，最大坝高152m，坝顶全长905m。重力坝抗滑稳定计算受力简图如图3所示。事件一：混凝土重力坝以横缝分隔为若干坝段。根据本工程规模和现场施工条件，施工单位将每个坝 段以纵缝分为若干浇筑块进行混凝土浇筑。每个坝段采用竖缝分块形式浇筑混凝土。问题：2事件一中，混凝土重力坝坝段分段长度一般为多少米？每个坝段的混凝土浇筑除采用竖缝 分块以外，通常还可采用哪些分缝分块形式？,2F313040 混凝土工程,网校答案：2.混凝土重力坝分段长度一般为 1524 米。每个坝段的混凝土浇筑除采用竖缝分块以外，通常还可采用通仓浇筑、斜缝分块、错缝分块等分缝分块形式。,2F313040 混凝土工程,1.填料的施工沉降缝的填充材料，常用的有沥青油毛毡、沥青杉木板及泡沫板等多种。其安装方法有先装法（先填料）和后装法（后填料）两种。,2.止水的施工凡是位于防渗范围内的缝，都有止水设施。,2F313040 混凝土工程,3）接缝交叉的处理,水平交叉,铅直交叉,2F313040 混凝土工程,3.止水缝部位的混凝土浇筑（21案例、13 年一建）浇筑止水缝部位混凝土的注意事项：（保护止水片-三不得一推迟）（1）水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。（2）浇筑混凝土时，不得冲撞止水片，当混凝土将要淹没止水片时，应再次清除其表面污垢。（3）振捣器不得触及止水片。（4）嵌固止水片的模板应适当推迟拆模时间。,2F313040 混凝土工程,【单选题】下列有关止水缝部位混凝土浇筑的说法不正确的是（）。A.浇筑混凝土时，不得冲撞止水片B.振捣器不得触及止水片C.水平止水片应在浇筑层的两边D.嵌固止水片的模板应适当推迟拆模时间网校答案：C,2F313040 混凝土工程,4.坝面板混凝土分缝及止水施工 分缝：根据坝体变形及施工条件进行面板分缝分块。面板的宽度决定了混凝土浇筑能力（滑模浇筑），垂直缝的间距可为1218m。垂直缝砂浆条一般宽50cm，是控制面板体型的关键。垂直缝砂浆条施工顺序：砂浆条铺设止水铺设架立侧模,2F313040 混凝土工程,2F313045 分缝与止水的施工要求考点5：分缝与止水的施工要求,2F313040 混凝土工程,2F313046 混凝土工程加固技术考点6：混凝土工程加固技术,2F313040 混凝土工程,2F313046 混凝土工程加固技术混凝土工程普遍存在的质量问题主要有：混凝土表层损坏，混凝土裂缝，结构渗漏，结构失稳等。,2F313040 混凝土工程,一、混凝土表层损坏1.混凝土表层损坏的原因（1）施工质量缺陷。混凝土表面有蜂窝、麻面、集料外露、接缝不平等。（内在）（2）混凝土表面碳化、气蚀破坏、水流冲刷、撞击等。（外在）（3）冻胀、侵蚀性水的化学侵蚀。（外在）,2.混凝土表层加固几种常用方法（18、12 年选择）,2F313040 混凝土工程,【单选题】拌制钢纤维混凝土的正确投料顺序是（）。A.砂、石、钢纤维、水泥、外加剂、水B.砂、石、水泥、钢纤维、外加剂、水C.砂、石、水泥、外加剂、钢纤维、水D.砂、石、水、水泥、外加剂、钢纤维网校答案：A,2F313040 混凝土工程,【单选题】下列关于混凝土表层加固的方法中，适用于水下加固的是（）修补。A.预缩砂浆B.喷浆C.喷混凝土D.压浆混凝土网校答案：D,2F313040 混凝土工程,二、混凝土裂缝1.混凝土工程裂缝的类型按产生原因不同，混凝土工程裂缝有以下五类：沉降缝、干缩缝、温度缝、应力缝和施工缝（施工冷缝）。,二、混凝土裂缝2.裂缝处理的目的和一般要求1）裂缝处理的目的混凝土坝裂缝处理的目的，主要是为了恢复其整体性，保持混凝土的强度、耐久性和抗渗性。2）裂缝处理的一般要求（1）一般裂缝宜在低水头或地下水位较低时修补，而且要在适宜于修补材料凝固的温度或干燥条件下进行；（2）水下裂缝如果必须在水下修补时，应选用相应的材料和方法；（3）对受气温影响的裂缝，宜在低温季节裂缝开度较大（热胀冷缩原理）的情况下修补；对不受气温影响的裂缝，宜在裂缝已经稳定的情况下选择适当的方法修补。（15年选择）,2F313040 混凝土工程,3.裂缝修补的方法（13 年选择）要点：小表面、深凿孔，材料没有混凝土,2F313040 混凝土工程,【单选题】下列混凝土结构加固方法中，适用于冷缝修补的是（）。A.涂抹环氧砂浆B.外粘钢板C.钻孔灌浆D.粘贴纤维复合材料网校答案：C,2F313040 混凝土工程,【多选题】水工混凝土裂缝的修补材料宜采用（）等。A.环氧砂浆 B.水泥砂浆 C.钢纤维混凝土 D.沥青砂浆 E.压浆混凝土 网校答案：ABD,三、混凝土结构失稳（17 年选择）混凝土结构失稳的加固方法有外粘钢板加固法、粘贴纤维复合材加固法等，与结构加固方法配合使用的技术有植筋（锚栓）技术。,2F313040 混凝土工程,2F313040 混凝土工程,总结：混凝土工程普遍存在的质量问题主要有：混凝土表层损坏，混凝土裂缝，结构渗漏，结构失稳等。,2F313040 混凝土工程,2F313046 混凝土工程加固技术考点6：混凝土工程加固技术,
