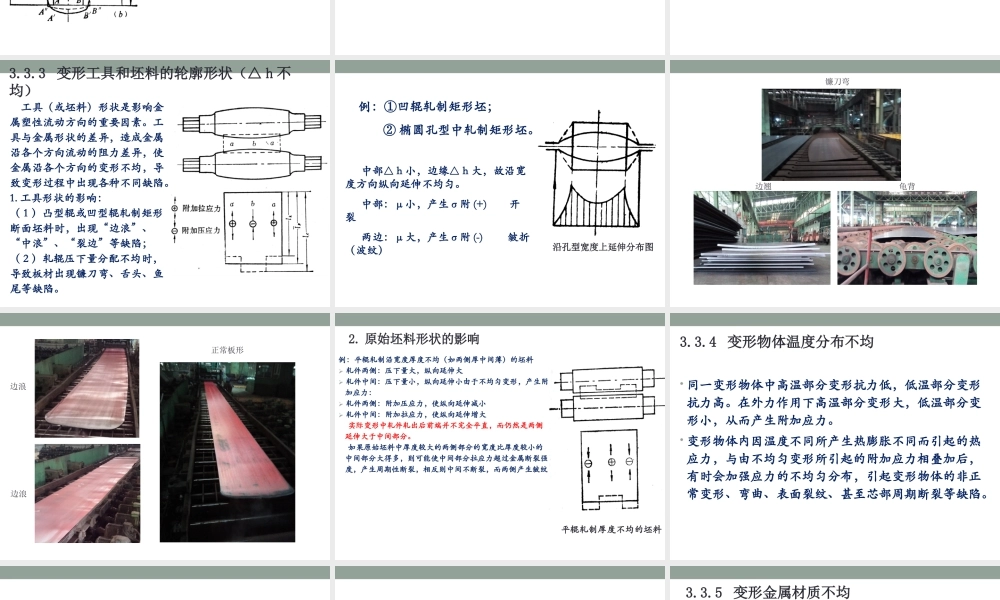

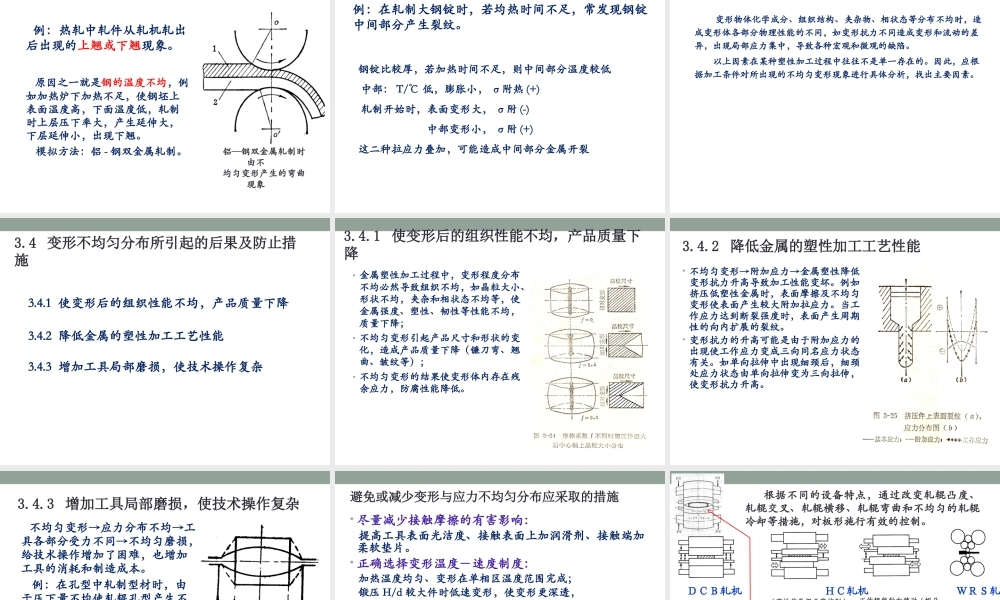

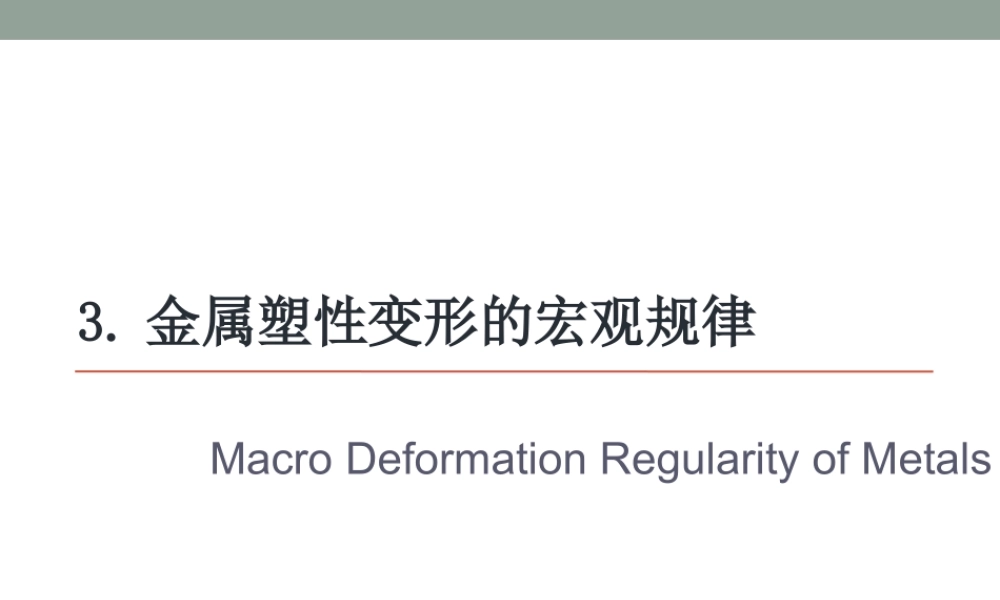

3.金属塑性变形的宏观规律MacroDeformationRegularityofMetals3.3.2变形物体的外端•外端（外区、刚端）：变形过程中某一瞬间变形物体不直接承受工具作用而处于变形区以外的部分。•外端与变形区直接相连，影响着变形区内金属的变形、应力及速度的分布，而变形区金属的变形也会影响到外端的一定区域。•外端的种类：封闭形外端和非封闭形外端。一、封闭形外端•被压缩体积的变形要影响到外端的一定区域；•外端会阻碍被压缩体积的向外扩展。•外端体积很小时，变形过程中在被压缩体积变形的影响下，外端的高度减小（其程度向周边逐渐减弱）；•外端体积较大时，被压缩体积变形难进行：可能把工具压入变形物体内，部分金属沿工具周围挤出。•封闭形外端可减小被压缩物体的不均匀变形，使其三向压应力状态增强，变形趋于均匀。封闭形外端下的塑压变形1-工件，2-外端，3-工具二、非封闭形外端（锻造延伸、拉拔等）2）有外端时：①纵向延伸：强迫地“拉齐”作用。变形区中部：附加压应力，迫使自由延伸减小；上下端部：附加拉应力，迫使自由延伸增大；②横向宽展：变形区中部：宽展增大；上下端部：宽展减小外端使纵向变形不均匀性减小，横向变形不均匀性增加。矩形坯料局部压缩时外端对延伸及宽展的影响1-工具，2-外端，3-变形区H/l≤21.沿变形区高度方向：1）无外端时：单鼓变形。中部：延伸和宽展大；上、下端部：延伸和宽展小。变形区的原始面积：ABCD1）无外端时：由ABCD→A'B'C'D'2）有外端时：由A'B'C'D'→A''B''C''D''①沿变形区宽度方向（BC,横向）：中部：纵向附加压应力，纵向延伸↓边部：纵向附加拉应力，纵向延伸↑结果：纵向变形趋于均匀②沿变形区长度方向（AB,纵向）：中部：远离外端，宽展大边部：靠近外端，宽展小结果：横向变形的不均匀性增加。（C''D''弧高度>C'D'弧高度）2.沿变形区的纵向和横向变形：由于外端对金属横向流动的限制，使宽展比无外端时小。因此限制作用距外端越远越弱，所以变形区越长，外端对宽展的影响越小。对于H/l>2（高件）1.沿变形区高度方向：上下鼓形处：纵向附加压应力，迫使延伸减小，宽展增大；中部：纵向附加拉应力，迫使延伸增大，宽展减小；较大附加拉应力时：产生负宽展。2.沿变形区的纵向和横向：无外端时：双鼓变形有外端时：同样起“拉齐”作用，使纵向变形的不均匀性减小，横向变形的不均匀性增加。3.3.3变形工具和坯料的轮廓形状（△h不均）工具（或坯料）形状是影响...
