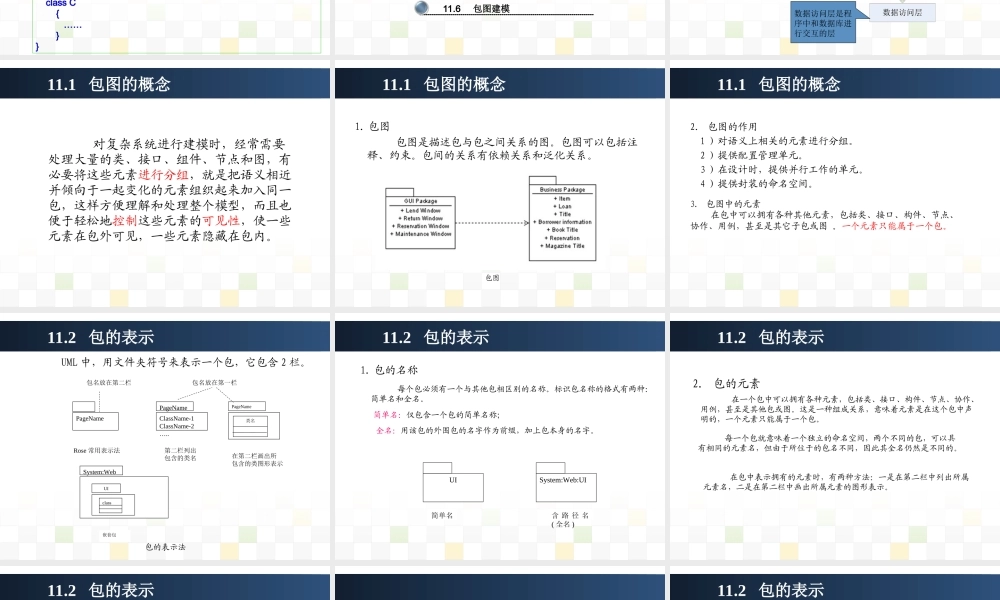

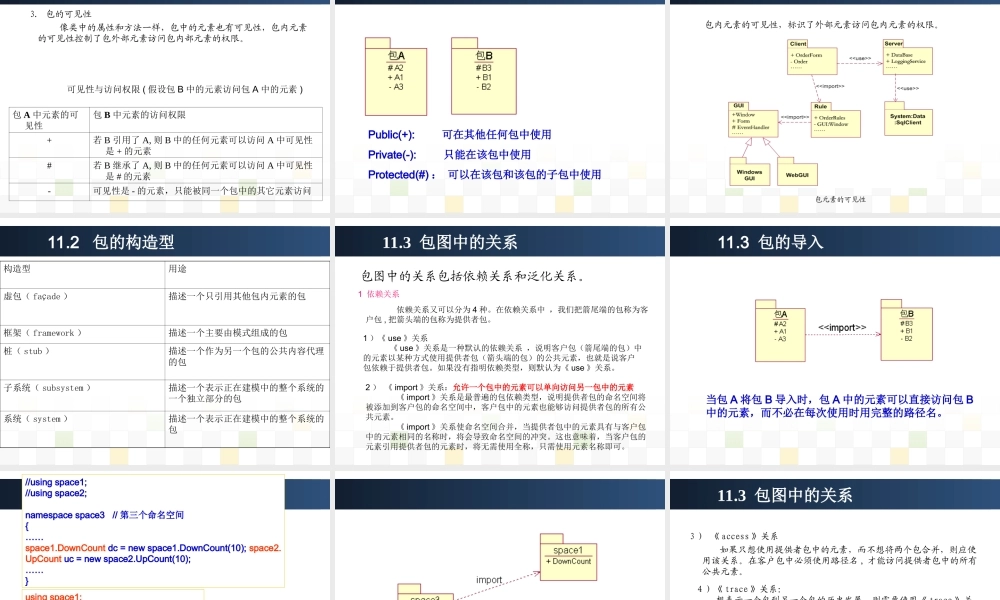

LOGO第11讲包图及对象图在windows中文件夹有什么作用？•对文件进行分类管理•避免了命名冲突一、包的作用一个程序往往包含了很多个类，那么如何管理这些类就成了一个需要解决的问题（分组机制）这些类可能由不同的程序员进行建立，当把这些类合并成一个大系统时，往往会产生命名冲突（类名冲突）包的两个作用：分组机制，命名空间。Java:包(package)C#:命名空间(namespace)C#中引入命名空间：using命名空间名；C#中定义命名空间：namespace命名空间名{……}usingSystem;usingSystem.Collections.Generic;usingSystem.Text;namespacescoreA{classA{……}classB{……}classC{……}}引入包定义包11.1包图的概念11.2包的表示11.3包图中的关系11.4阅读包图11.5创建包图11.6包图建模11.1包图的概念模型的组织结构用户界面层业务逻辑层数据访问层系统的三层结构先分层再细分成包的方式用户界面代表与用户进行交互的界面业务逻辑层用来处理系统的业务流程数据访问层是程序中和数据库进行交互的层11.1包图的概念对复杂系统进行建模时，经常需要处理大量的类、接口、组件、节点和图，有必要将这些元素进行分组，就是把语义相近并倾向于一起变化的元素组织起来加入同一包，这样方便理解和处理整个模型，而且也便于轻松地控制这些元素的可见性，使一些元素在包外可见，一些元素隐藏在包内。11.1包图的概念1.包图包图是描述包与包之间关系的图。包图可以包括注释、约束。包间的关系有依赖关系和泛化关系。包图11.1包图的概念2.包图的作用1）对语义上相关的元素进行分组。2）提供配置管理单元。3）在设计时，提供并行工作的单元。4）提供封装的命名空间。3.包图中的元素在包中可以拥有各种其他元素，包括类、接口、构件、节点、协作、用例，甚至是其它子包或图。一个元素只能属于一个包。11.2包的表示UML中，用文件夹符号来表示一个包，它包含2栏。PageNamePageNameClassName-1ClassName-2…..PageName类名Rose常用表示法包名放在第一栏在第二栏画出所包含的类图形表示第二栏列出包含的类名包名放在第二栏System:WebUIclass嵌套包包的表示法11.2包的表示1.包的名称UISystem:Web:UI简单名含路径名(全名)每个包必须有一个与其他包相区别的名称。标识包名称的格式有两种：简单名和全名。简单名：仅包含一个包的简单名称；全名：用该包的外围包的名字作为前缀，加上包本身的名字。11.2包的表示2.包的元素在一个包中可以拥有各种元素，包括类、接口、构件、节点、协作...
