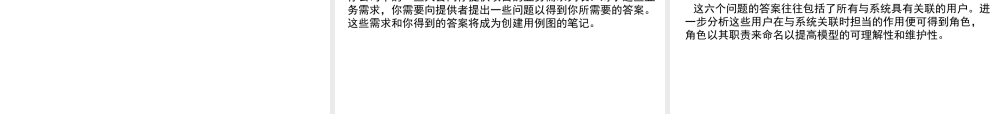

第3章UML用例图·UML用例图组成·UML用例图的表示·UML用例图的建模【学习目标】【学习目标】3.1UML用例图在传统的软件开发方法和早期的面向对象开发方法中，都是以自然语言来描述系统的功能需求。这样的做法没有一个统一的格式，缺乏描述的形式化，随意性较大，容易产生理解上的含混和不准确性。当UML的作者提出用例图（Usecasediagram）模型后，这些问题得到了很好地解决。用例图的主要作用：•用来描述待开发系统的功能需求和系统使用场景•作为开发过程的基础，驱动各阶段的开发工作•用于验证与确认系统需求一、用例图的组成用例图由如下元素组成：•角色(Actor)：也称为参与者，它代表系统的用户。•系统边界(Systemscope)：它确定系统的范围。•用例(Usecase)：它代表系统提供的服务。•关联（Association）：它表示角色与用例间的关系。从图中可以看出，所有的用例都放置在系统边界内，表明它属于一个系统。角色则放在系统边界的外面，表明角色并不属于系统。但是角色负责直接（或间接地）驱动与之关联的用例的执行。UML的用例图示意1、角色角色（Actor）在UML中通常以一个稻草人图符来表示。角色是用例图的一个重要组成部分，它代表参与系统交互的用户、设备、或另一系统。角色的作用：•建立系统的外部用户模型•对系统边界之外的对象进行描述UML的角色图标2、用例用例（Usecase）用来描述角色可以感受到的系统服务或功能。UML中通常以一个椭圆图符来表示用例。用例具有如下特征：•用例通常由某个角色来驱动执行。•用例把执行的结果反馈给角色。•用例在功能上具有完整性，即它从角色接受输入，产生的结果输出给角色。UML的用例图标订购货物获得产品信息支付货款。。。订货处理用例3、用例图的关联1）角色与用例的关联角色与用例的关联表示角色与用例相关性。在UML中是使用一条实线连接角色与用例，如下图所示。成绩管理2）角色与角色的关联角色与角色的关联用来表示一般角色与特殊角色的泛化关系。在UML图中，使用带空心三角箭头的实线表示。如下图所示：3）用例与用例的关联用例与用例的泛化关联用来表示一般用例与特殊用例的泛化关系。在UML图中，使用带空心三角箭头的实线表示。如下图所示：用例之间也可存在关联。这些关联包括：•泛化关联•包含关联•扩展关联此外，系统分析员也可以利用UML的扩充机制自定义用例的关联。用例之间的泛化关系用例之间的泛化关系用例与用例的包含关联用来表示一个用例的行为包含了另一个用例的行...
