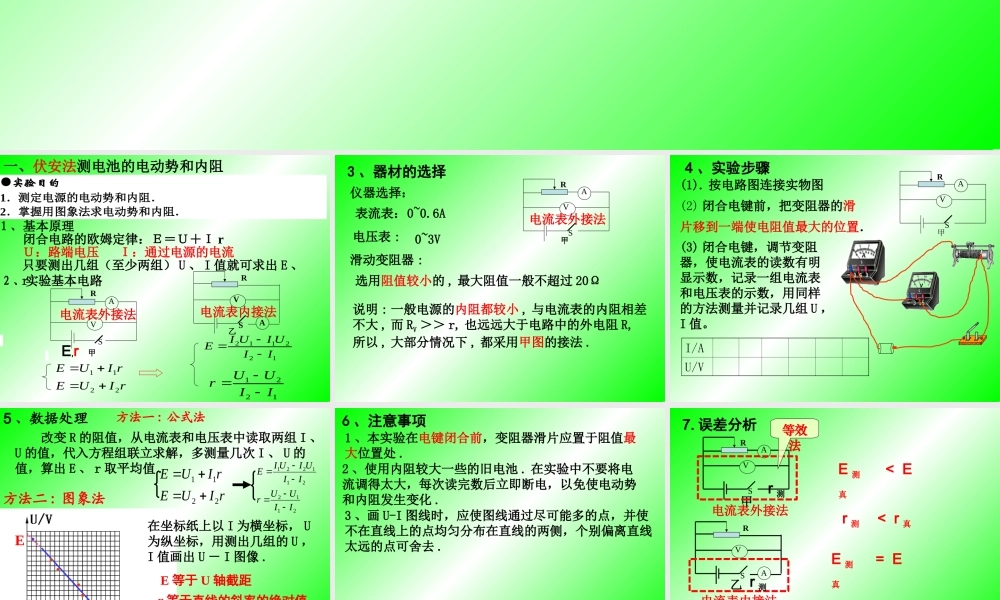

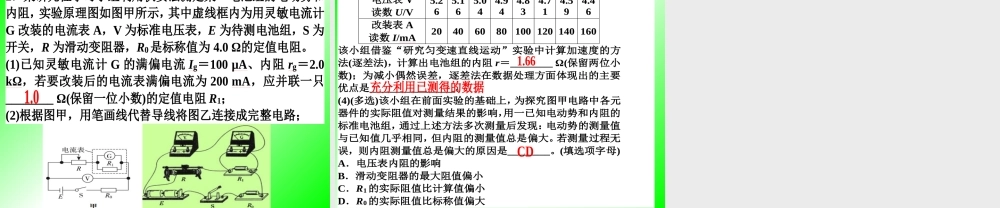

高三物理第一轮总复习第八章恒定电流第5讲实验:测定电源的电动势和内阻●实验目的1．测定电源的电动势和内阻．2．掌握用图象法求电动势和内阻．一、伏安法测电池的电动势和内阻1、基本原理2、实验基本电路Ｕ：路端电压只要测出几组（至少两组）U、I值就可求出E、r闭合电路的欧姆定律：Ｅ＝Ｕ＋ＩrＩ：通过电源的电流AS甲rIUErIUE2211211221IUIUEII1221UUrIIVRE,r电流表外接法RAVS乙电流表内接法仪器选择：表流表：0~0.6A电压表:0~3V滑动变阻器:选用阻值较小的,最大阻值一般不超过20Ω3、器材的选择说明:一般电源的内阻都较小,与电流表的内阻相差不大,而RV＞＞r,也远远大于电路中的外电阻R,所以,大部分情况下,都采用甲图的接法.AVS甲R电流表外接法4、实验步骤(1).按电路图连接实物图AVS甲R(2)闭合电键前，把变阻器的滑片移到一端使电阻值最大的位置．(3)闭合电键，调节变阻器，使电流表的读数有明显示数，记录一组电流表和电压表的示数，用同样的方法测量并记录几组U，I值。I/AU/V方法二:图象法在坐标纸上以I为横坐标，U为纵坐标，用测出几组的U，I值画出U－I图像.UrkIEIr=短EE等于U轴截距r等于直线的斜率的绝对值5、数据处理方法一:公式法改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值.rIUErIUE22112112211221IIUUrIIUIUIE6、注意事项1、本实验在电键闭合前，变阻器滑片应置于阻值最大位置处.2、使用内阻较大一些的旧电池.在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化.3、画U-I图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.AVS甲RE测r真实际测量中，电源的内阻r较小，故实验时一般采用甲图所示电路，误差较小7.误差分析AVS乙Rr测r测电流表外接法电流表内接法等效法题组突破1－2.利用电流表和电压表测定一节干电池的电动势和内阻。要求尽量减小实验误差。(1)应该选择的实验电路是图中的________(填“甲”或“乙”)。(2)现有电流表(0～0.6A)、开关和导线若干，以及以下器材：A．电压表(0～15V)B．电压表(0～3V)C．滑动变阻器(0～50Ω)D．滑动变阻器(0～500Ω)实验中电压表应选用____；滑动变阻器应选用____。(均填选项字母)甲BC(3)某位同学记录的6组数据如表所示，其中5组数据的对应点已经标在图的坐标纸上，...
