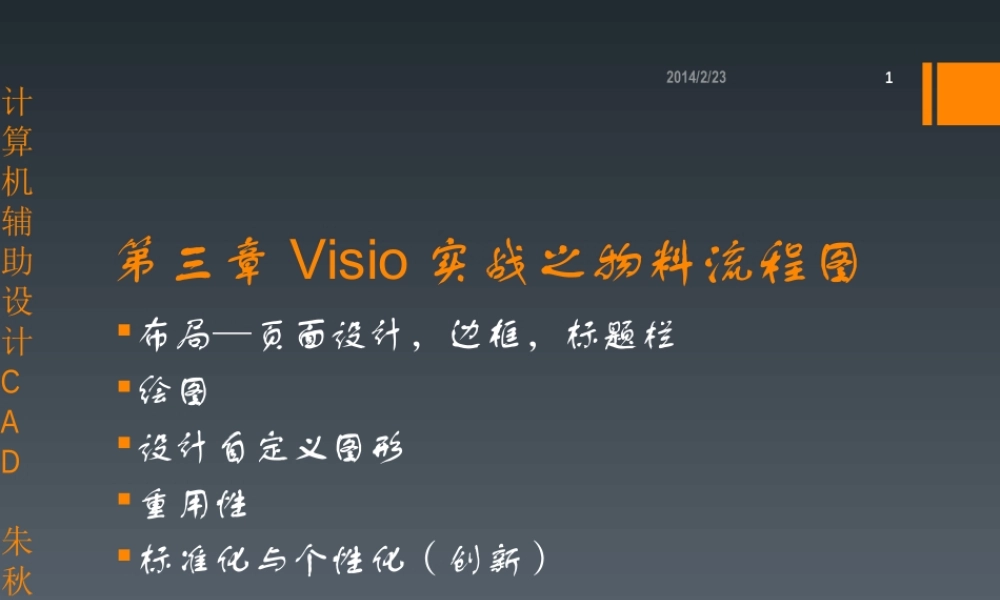

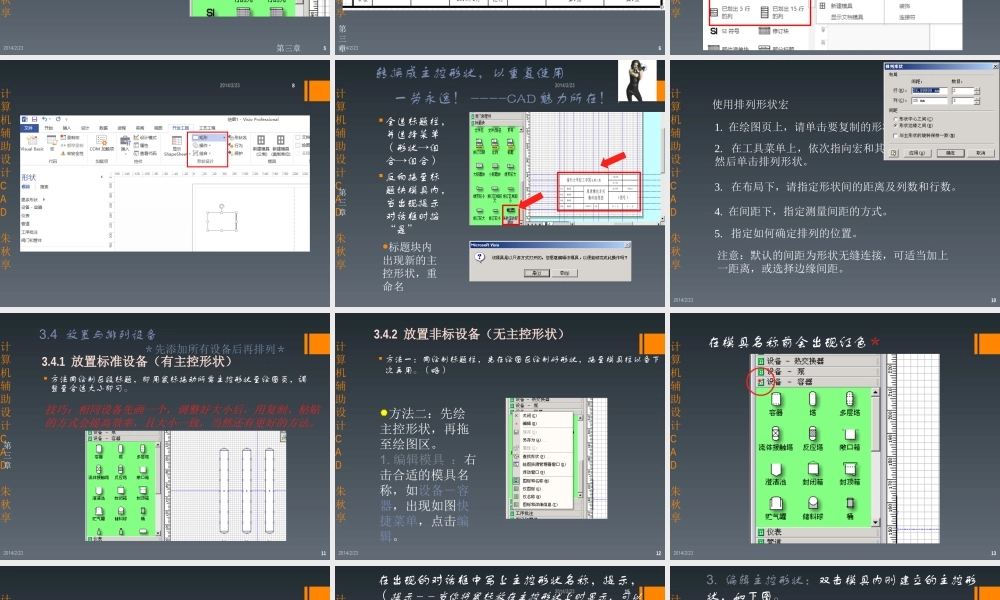

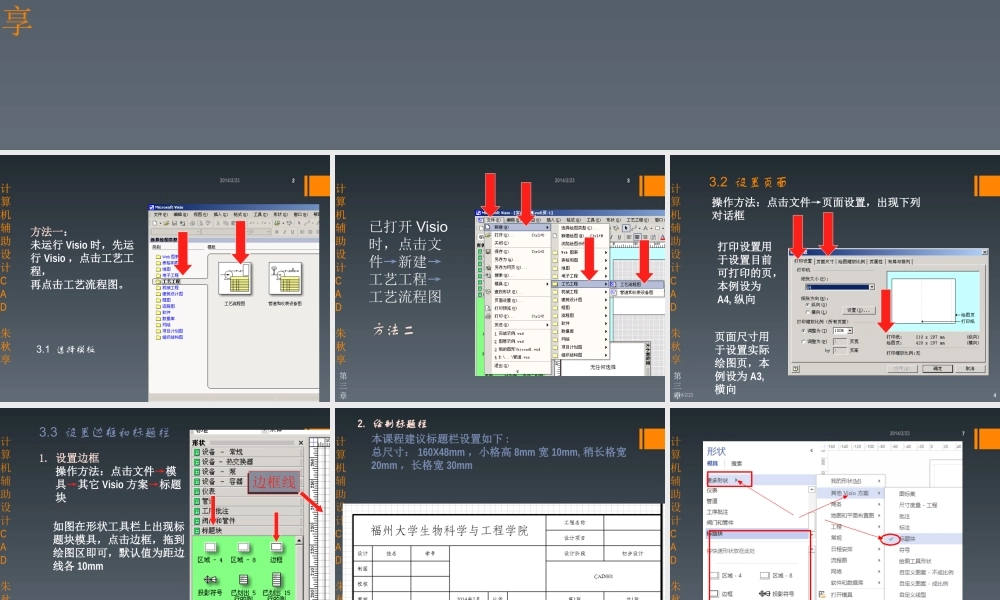

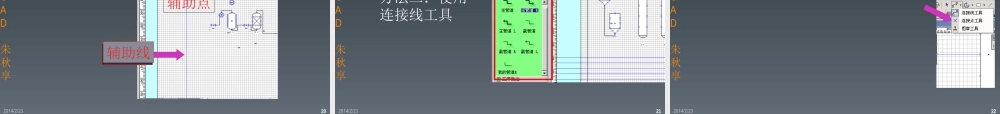

计算机辅助设计CAD朱秋享布局—页面设计，边框，标题栏绘图设计自定义图形重用性标准化与个性化（创新）1第三章Visio实战之物料流程图计算机辅助设计CAD朱秋享计算机辅助设计CAD朱秋享3.1选择模板2方法一：未运行Visio时，先运行Visio，点击工艺工程，再点击工艺流程图。计算机辅助设计CAD朱秋享计算机辅助设计CAD朱秋享方法二3第三章已打开Visio时，点击文件→新建→工艺工程→工艺流程图计算机辅助设计CAD朱秋享3.2设置页面4操作方法：点击文件→页面设置，出现下列对话框打印设置用于设置目前可打印的页，本例设为A4,纵向页面尺寸用于设置实际绘图页，本例设为A3,横向第三章计算机辅助设计CAD朱秋享3.3设置边框和标题栏51.设置边框操作方法：点击文件→模具→其它Visio方案→标题块如图在形状工具栏上出现标题块模具，点击边框，拖到绘图区即可，默认值为距边线各10mm辅助线边框线第三章计算机辅助设计CAD朱秋享2.绘制标题栏6本课程建议标题栏设置如下:总尺寸：160X48mm，小格高8mm宽10mm,稍长格宽20mm，长格宽30mm第三章计算机辅助设计CAD朱秋享7计算机辅助设计CAD朱秋享8计算机辅助设计CAD朱秋享转换成主控形状，以重复使用全选标题栏，并选择菜单（形状→组合→组合）反向拖至标题块模具内，当出现提示对话框时按“是”9•标题块内出现新的主控形状，重命名一劳永逸！----CAD魅力所在！!第三章计算机辅助设计CAD朱秋享使用排列形状宏102.在工具菜单上，依次指向宏和其他Visio方案，然后单击排列形状。1.在绘图页上，请单击要复制的形状。3.在布局下，请指定形状间的距离及列数和行数。4.在间距下，指定测量间距的方式。5.指定如何确定排列的位置。注意：默认的间距为形状无缝连接，可适当加上一距离，或选择边缘间距。计算机辅助设计CAD朱秋享3.4放置与排列设备方法同绘制区段标题，即用鼠标拖动所需主控形状至绘图页，调整至合适大小即可。113.4.1放置标准设备（有主控形状）第三章＊先添加所有设备后再排列＊技巧：相同设备先画一个，调整好大小后，用复制、粘贴的方式会提高效率，且大小一致，当然还有更好的方法。计算机辅助设计CAD朱秋享方法一：同绘制标题栏，先在绘图区绘制好形状，拖至模具栏以备下次再用。（略）123.4.2放置非标设备（无主控形状）方法二：先绘主控形状，再拖至绘图区。1.编辑模具：右击合适的模具名称，如设备－容器，出现如图快捷菜单，点击编辑。计算机辅助设计CAD朱秋享在模具名称前会出现...
