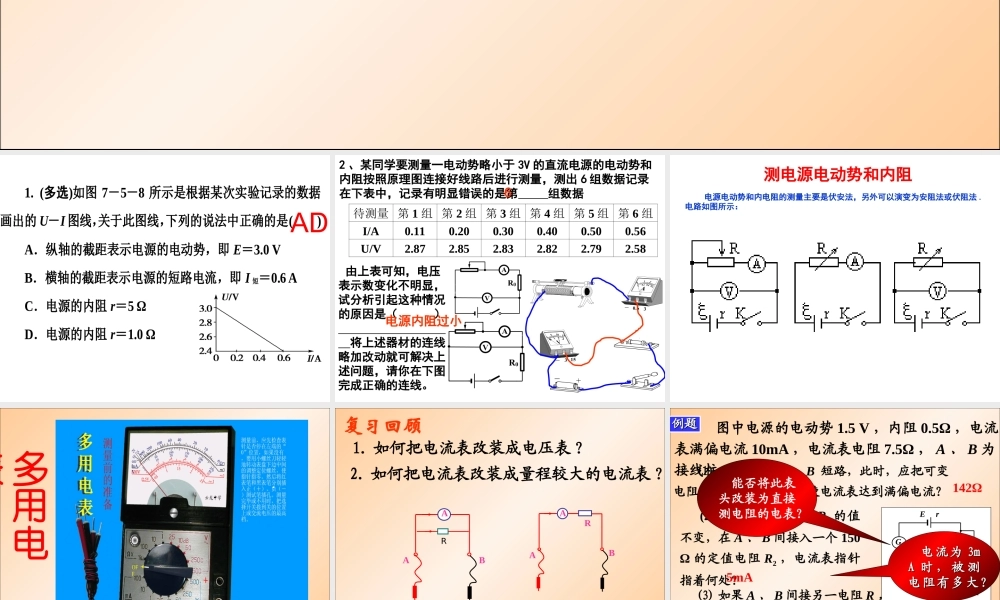

练习A组双基题组1.(多选)如图7－5－8所示是根据某次实验记录的数据画出的U－I图线，关于此图线，下列的说法中正确的是()A．纵轴的截距表示电源的电动势，即E＝3.0VB．横轴的截距表示电源的短路电流，即I短＝0.6AC．电源的内阻r＝5ΩD．电源的内阻r＝1.0Ω图7－5－8AD2、某同学要测量一电动势略小于3V的直流电源的电动势和内阻按照原理图连接好线路后进行测量，测出6组数据记录在下表中，记录有明显错误的是第组数据待测量第1组第2组第3组第4组第5组第6组I/A0.110.200.300.400.500.56U/V2.872.852.832.822.792.58由上表可知，电压表示数变化不明显，试分析引起这种情况的原因是（）将上述器材的连线略加改动就可解决上述问题，请你在下图完成正确的连线。电源内阻过小6测电源电动势和内阻电源电动势和内电阻的测量主要是伏安法，另外可以演变为安阻法或伏阻法.电路如图所示：数据处理时，一般应用化曲为直思想，合理选择横、纵坐标的物理意义，通过斜率和截距的物理意义确定电动势和内电阻.多用电表复习回顾1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?AABRAABR问题：能否把电流表改装成直接测量电阻的欧姆表?图中电源的电动势1.5V，内阻0.5Ω，电流表满偏电流10mA，电流表电阻7.5Ω，A、B为接线柱例题例题GAB导线电阻R2R1Er(2)调至满偏后保持R1的值不变，在A、B间接入一个150Ω的定值电阻R2，电流表指针指着何处？5mA(3)如果A、B间接另一电阻R，R的值和电流表读数I有什么关系？142Ω(1)用导线使A、B短路，此时，应把可变电阻R1调节为多少才能使电流表达到满偏电流？电流为电流为3m3mAA时，被测时，被测电阻有多大？电阻有多大？1.5VR=-150ΩI能否将此表头改装为直接测电阻的电表？一、欧姆表1.内部电路:2.表盘:∞001051503.原理:ERg+r+RIg=ERg+r+RRx+Ix=(电阻测量转换为电流测量)改变Rx,电流Ix随之改变,Rx与Ix一一对应.表头刻度IxRxR内=Rg+r+R欧姆表内阻:中值电阻:gxI21I内RRrRRgx问题：相对于其他电表，欧姆表的表盘有什么特点？1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏3、刻度顺序与电流表、电压表的刻度顺序相反.4、读数:问题1:图示中各次的电阻分别为多少？问题2:实际使用的欧姆表具有多个量程可以选择，有×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中的电阻为多少？AA甲乙丙R1R2BAABAAB问题:电压表、电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个...
