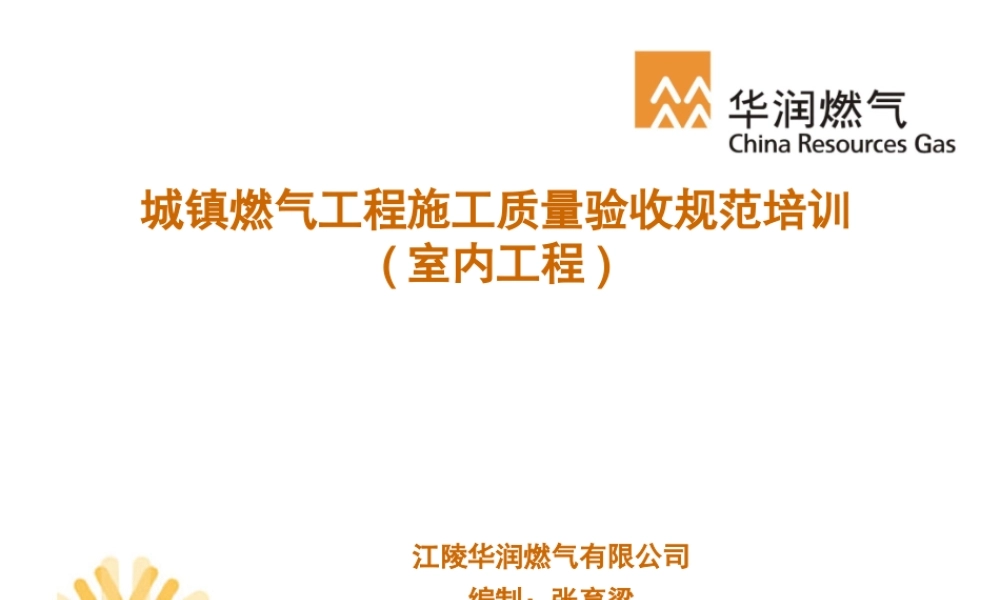

城镇燃气工程施工质量验收规范培训(室内工程)江陵华润燃气有限公司编制：张育梁2014年7月ChinaResourcesGas室内工程施工质量验收规范适用范围：本规范适用于供气压力小于或等于0.8MPa(表压)的新建、扩建和改建的城镇居民住宅、商业用户、燃气锅炉房(不含锅炉本体)、实验室、工业企业(不含用气设备)等用户室内燃气管道和用气设备安装的施工与质量验收。室内工程含义：指城镇居民、商业和工业企业用户内部的燃气工程系统，含引入管到各用户燃具和用气设备之间的燃气管道(包括室内燃气道(从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道)及室外燃气管道）、燃具、用气设备及设施。ChinaResourcesGas室内工程燃气管道注意事项穿墙与打孔：当燃气管道穿越管沟、建筑物基础、墙和楼板时应符合下列要求：1.燃气管道必须敷设于套管中，且宜与套管同轴；套管内的燃气管道不得设有任何形式的连接接头(不含纵向或螺旋焊缝及经无损检测合格的焊接接头)；2.套管与燃气管道之间的间隙应采用密封性能良好的柔性防腐、防水材料填实，套管与建筑物之间的间隙应用防水材料填实。3.燃气管道穿过建筑物基础、墙和楼板所设套管的管径不宜小于表1的规定；高层建筑引入管穿越建筑物基础时，其套管管径应符合设计文件的规定。4.燃气管道穿墙套管的两端应与墙面齐平；穿楼板套管的上端宜高于最终形成的地面5cm，下端应与楼板底齐平。注：穿墙孔应用白水泥或塑料扣边封堵。表1.燃气管道的套管公称尺寸燃气管DN10DM5DN20DN25DN32DN40DN50DN65DN80DN100DN150套管DN25DN32DN40DN50DN65DN65DN80DN100DN125DN150DN200ChinaResourcesGas室内工程燃气管道注意事项球阀：1.在安装前应对阀门逐个进行外观检查，并宜对引入管阀门进行严密性试验。2.阀门的安装位置应符合设计文件的规定，且便于操作和维修，并宜对室外阀门采取安全保护措施。3.法兰连接的安装的位置应便于检修，不得紧贴墙壁、楼板和管道支架。4.法兰连接应与管道同心，法兰螺孔应对正，管道与设备、阀门的法兰端面应平行，不得用螺栓强力对口；应使用同一规格的螺栓，安装方向应一致，螺母紧固后螺栓的外露螺纹宜为1～3扣，并应进行防锈处理；。5.法兰垫片尺寸应与法兰密封面相匹配，垫片安装应端正，在一个密封面中严禁使用2个或2个以上的法兰垫片；当设计文件对法兰垫片无明确要求时，宜采用聚四氟乙烯垫片或耐油石棉橡胶垫片，使用前宜将耐油石棉橡胶垫片用机油浸泡；ChinaResourcesGas室内工程燃气管道注意...
