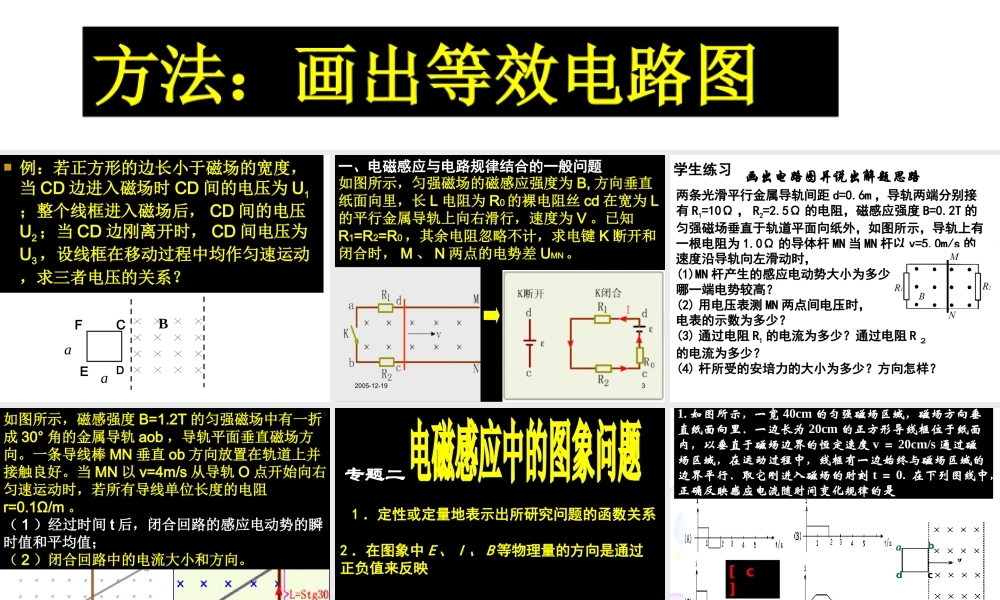

专题一：电磁感应与电路规律综合在电磁感应与电路规律结合的问题中，主要是要确定哪一部分导体在产生感应电动势，把它等效为电源，求出感应电动势大小，判断出感应电动势的方向，明确此电源的内阻。问题就转化为电路问题了！方法：画出等效电路图aBaCDFE例：若正方形的边长小于磁场的宽度，当CD边进入磁场时CD间的电压为U1；整个线框进入磁场后，CD间的电压U2；当CD边刚离开时，CD间电压为U3，设线框在移动过程中均作匀速运动，求三者电压的关系？如图所示，匀强磁场的磁感应强度为B,方向垂直纸面向里，长L电阻为R0的裸电阻丝cd在宽为L的平行金属导轨上向右滑行，速度为V。已知R1=R2=R0，其余电阻忽略不计，求电键K断开和闭合时，M、N两点的电势差UMN。一、电磁感应与电路规律结合的一般问题2005-12-193学生练习两条光滑平行金属导轨间距d=0.6m，导轨两端分别接有R1=10Ω，R2=2.5Ω的电阻，磁感应强度B=0.2T的匀强磁场垂直于轨道平面向纸外，如图所示，导轨上有一根电阻为1.0Ω的导体杆MN当MN杆以v=5.0m/s的速度沿导轨向左滑动时，(1)MN杆产生的感应电动势大小为多少，哪一端电势较高？(2)用电压表测MN两点间电压时，电表的示数为多少？(3)通过电阻R1的电流为多少？通过电阻R２的电流为多少？(4)杆所受的安培力的大小为多少？方向怎样？画出电路图并说出解题思路如图所示，磁感强度B=1.2T的匀强磁场中有一折成30°角的金属导轨aob，导轨平面垂直磁场方向。一条导线棒MN垂直ob方向放置在轨道上并接触良好。当MN以v=4m/s从导轨O点开始向右匀速运动时，若所有导线单位长度的电阻r=0.1Ω/m。（1）经过时间t后，闭合回路的感应电动势的瞬时值和平均值；（2）闭合回路中的电流大小和方向。51．定性或定量地表示出所研究问题的函数关系3．画图象时要注意横、纵坐标的单位长度定义或表达2．在图象中E、I、B等物理量的方向是通过正负值来反映专题二dcba思考:你能作出ad间电压与时间的关系图象吗?[c]1.如图所示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里．一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v＝20cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行．取它刚进入磁场的时刻t＝0.在下列图线中，正确反映感应电流随时间变化规律的是72、如图所示，边长为L正方形导线圈，其电阻为R，现使线圈以恒定速度v沿x轴正方向运动，并穿过匀强磁场区域B，如果以x轴的正方向作为力的正方向，线圈从图示位置开始运...
