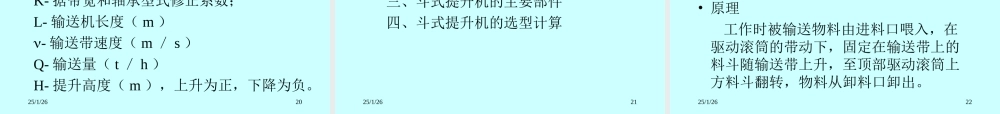

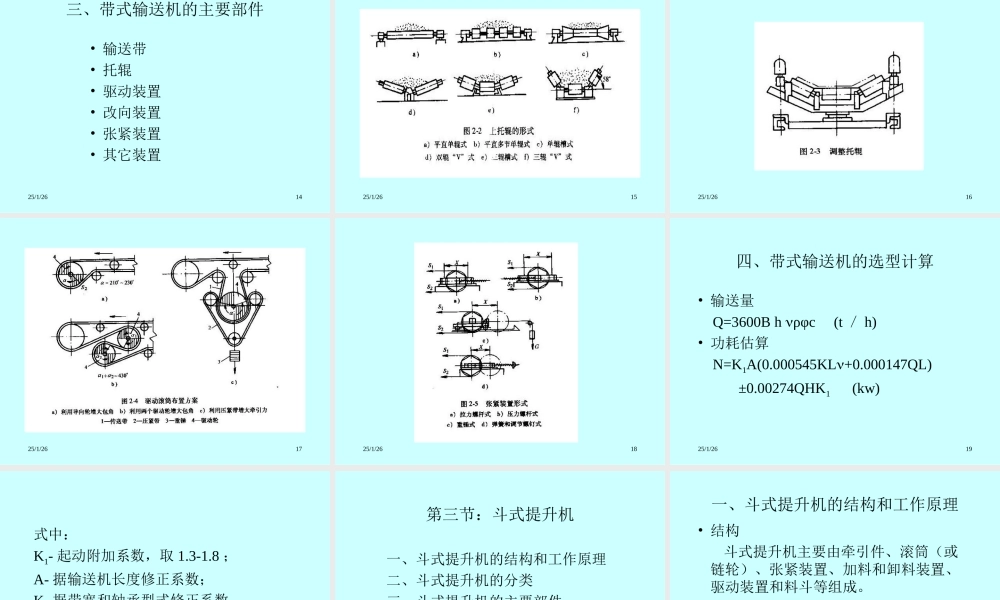

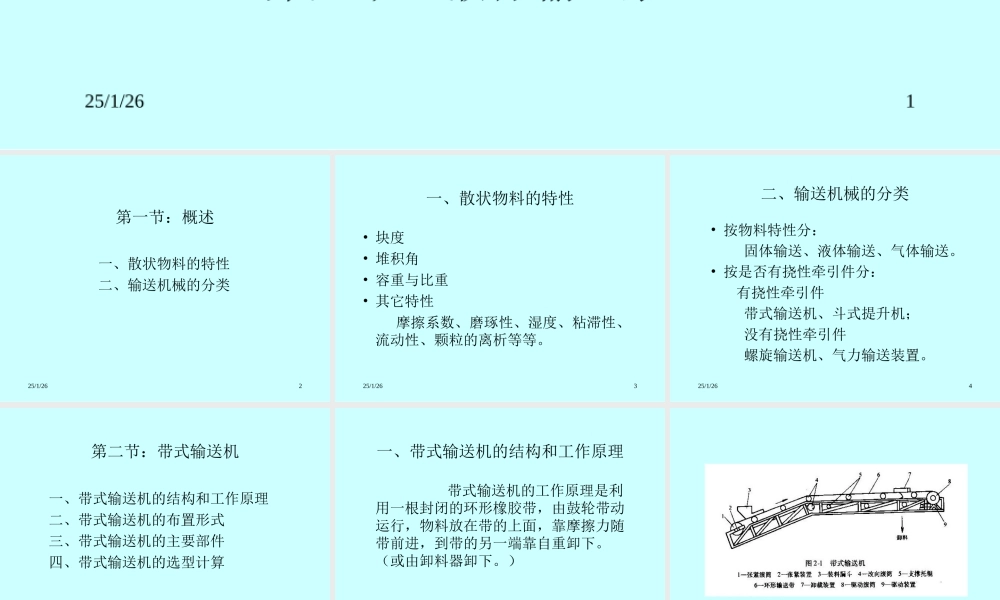

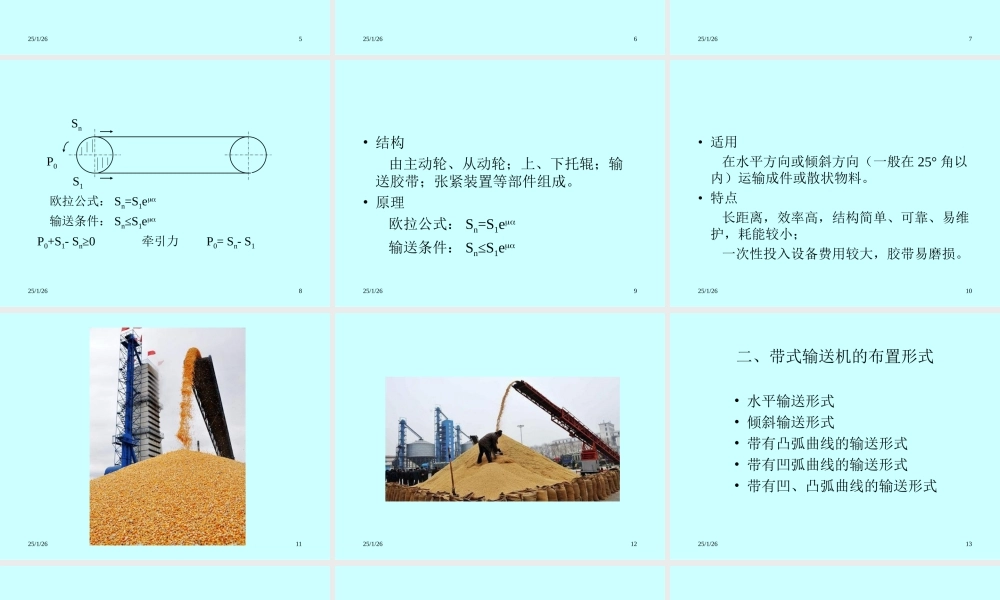

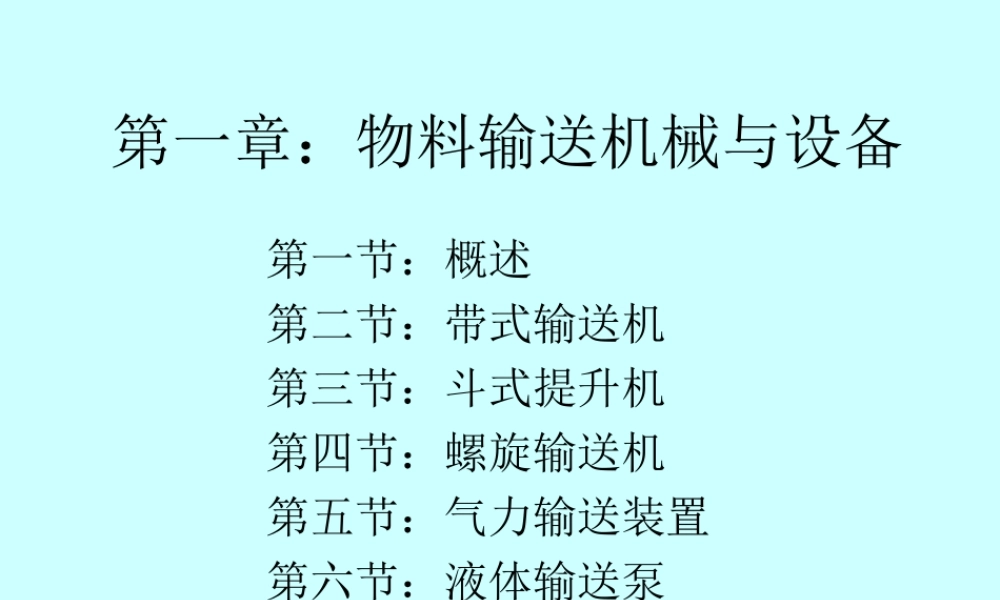

25/1/261第一章：物料输送机械与设备第一节：概述第二节：带式输送机第三节：斗式提升机第四节：螺旋输送机第五节：气力输送装置第六节：液体输送泵25/1/262第一节：概述一、散状物料的特性二、输送机械的分类25/1/263一、散状物料的特性•块度•堆积角•容重与比重•其它特性摩擦系数、磨琢性、湿度、粘滞性、流动性、颗粒的离析等等。25/1/264二、输送机械的分类•按物料特性分：固体输送、液体输送、气体输送。•按是否有挠性牵引件分：有挠性牵引件带式输送机、斗式提升机；没有挠性牵引件螺旋输送机、气力输送装置。25/1/265第二节：带式输送机一、带式输送机的结构和工作原理二、带式输送机的布置形式三、带式输送机的主要部件四、带式输送机的选型计算25/1/266一、带式输送机的结构和工作原理带式输送机的工作原理是利用一根封闭的环形橡胶带，由鼓轮带动运行，物料放在带的上面，靠摩擦力随带前进，到带的另一端靠自重卸下。（或由卸料器卸下。）25/1/26725/1/268SnP0S1欧拉公式：Sn=S1e输送条件：Sn≤S1eP0+S1-Sn≥0牵引力P0=Sn-S125/1/269•结构由主动轮、从动轮；上、下托辊；输送胶带；张紧装置等部件组成。•原理欧拉公式：Sn=S1e输送条件：Sn≤S1e25/1/2610•适用在水平方向或倾斜方向（一般在25°角以内）运输成件或散状物料。•特点长距离，效率高，结构简单、可靠、易维护，耗能较小；一次性投入设备费用较大，胶带易磨损。25/1/261125/1/261225/1/2613二、带式输送机的布置形式•水平输送形式•倾斜输送形式•带有凸弧曲线的输送形式•带有凹弧曲线的输送形式•带有凹、凸弧曲线的输送形式25/1/2614三、带式输送机的主要部件•输送带•托辊•驱动装置•改向装置•张紧装置•其它装置25/1/261525/1/261625/1/261725/1/261825/1/2619四、带式输送机的选型计算•输送量Q=3600Bhρφc(t／h)•功耗估算N=K1A(0.000545KL+0.000147QL)±0.00274QHK1(kw)25/1/2620式中：K1-起动附加系数，取1.3-1.8；A-据输送机长度修正系数；K-据带宽和轴承型式修正系数；L-输送机长度（m）-输送带速度（m／s）Q-输送量（t／h）H-提升高度（m），上升为正，下降为负。25/1/2621第三节：斗式提升机一、斗式提升机的结构和工作原理二、斗式提升机的分类三、斗式提升机的主要部件四、斗式提升机的选型计算25/1/2622一、斗式提升机的结构和工作原理•结构斗式提升机主要由牵引件、滚筒（或链轮）、张紧装置、加料和卸料装置、驱动装置...
