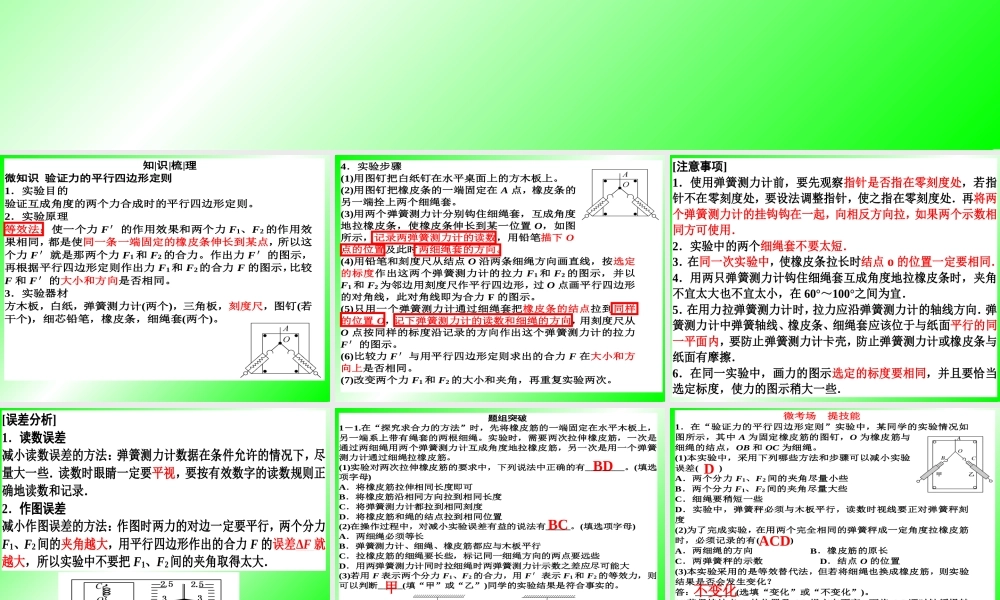

高三物理第一轮总复习第二章相互作用第5讲验证力的平行四边形定则知|识|梳|理微知识验证力的平行四边形定则1．实验目的验证互成角度的两个力合成时的平行四边形定则。2．实验原理等效法：使一个力F′的作用效果和两个力F1、F2的作用效果相同，都是使同一条一端固定的橡皮条伸长到某点，所以这个力F′就是那两个力F1和F2的合力。作出力F′的图示，再根据平行四边形定则作出力F1和F2的合力F的图示，比较F和F′的大小和方向是否相同。3．实验器材方木板，白纸，弹簧测力计(两个)，三角板，刻度尺，图钉(若干个)，细芯铅笔，橡皮条，细绳套(两个)。4．实验步骤(1)用图钉把白纸钉在水平桌面上的方木板上。(2)用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套。(3)用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向。(4)用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两个弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示。(5)只用一个弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳的方向，用刻度尺从O点按同样的标度沿记录的方向作出这个弹簧测力计的拉力F′的图示。(6)比较力F′与用平行四边形定则求出的合力F在大小和方向上是否相同。(7)改变两个力F1和F2的大小和夹角，再重复实验两次。[注意事项]1．使用弹簧测力计前，要先观察指针是否指在零刻度处，若指针不在零刻度处，要设法调整指针，使之指在零刻度处．再将两个弹簧测力计的挂钩钩在一起，向相反方向拉，如果两个示数相同方可使用．2．实验中的两个细绳套不要太短．3．在同一次实验中，使橡皮条拉长时结点o的位置一定要相同．4．用两只弹簧测力计钩住细绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．5．在用力拉弹簧测力计时，拉力应沿弹簧测力计的轴线方向．弹簧测力计中弹簧轴线、橡皮条、细绳套应该位于与纸面平行的同一平面内，要防止弹簧测力计卡壳，防止弹簧测力计或橡皮条与纸面有摩擦．6．在同一实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．[误差分析]1．读数误差减小读数误差的方法：弹簧测力计数据在条件允许的情况下，尽量大一些．读数时眼睛一定要平视，要...
