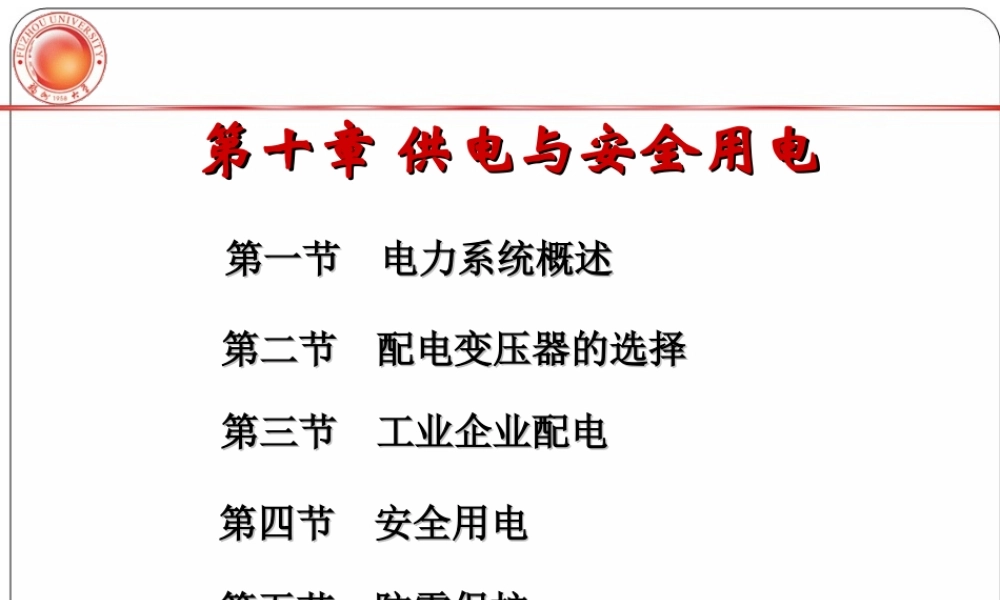

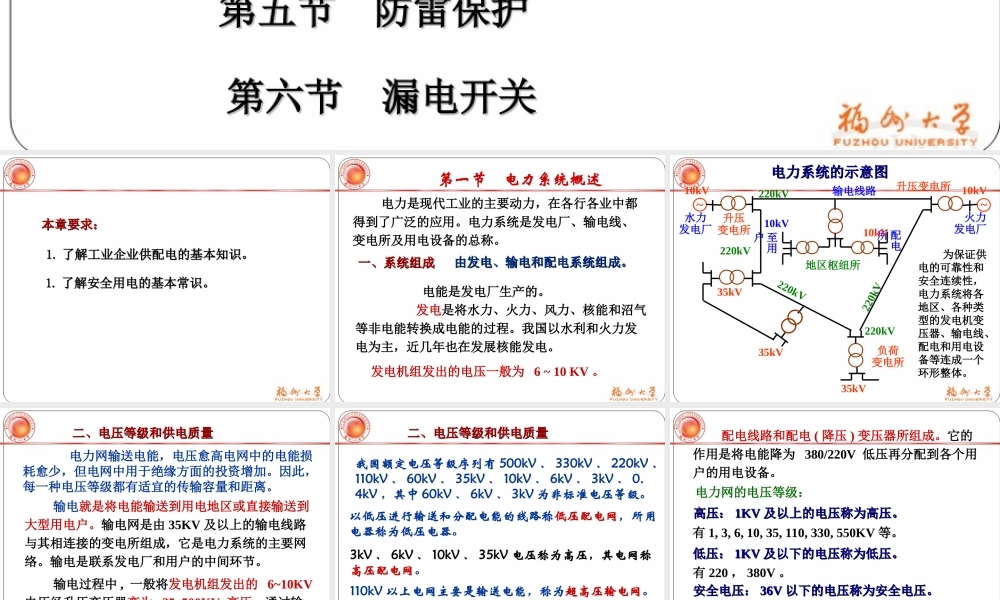

下一页总目录章目录返回上一页第第十十章供电与安全用电章供电与安全用电第一节第一节电力系统概述电力系统概述第二节第二节配电变压器的选择配电变压器的选择第三节第三节工业企业配电工业企业配电第四节第四节安全用电安全用电第五节第五节防雷保护防雷保护第六节第六节漏电开关漏电开关下一页总目录章目录返回上一页本章要求：本章要求：1.1.了解工业企业供配电的基本知识。了解工业企业供配电的基本知识。1.1.了解安全用电的基本常识。了解安全用电的基本常识。下一页总目录章目录返回上一页发电机组发出的电压一般为6~10KV。第一节电力系统概述电力是现代工业的主要动力，在各行各业中都得到了广泛的应用。电力系统是发电厂、输电线、变电所及用电设备的总称。电能是发电厂生产的。发电是将水力、火力、风力、核能和沼气等非电能转换成电能的过程。我国以水利和火力发电为主，近几年也在发展核能发电。由发电、输电和配电系统组成。由发电、输电和配电系统组成。一、系统组成一、系统组成下一页总目录章目录返回上一页电力系统的示意图电力系统的示意图~水力发电厂升压变电所220kV地区枢纽所10kV至用户配电所10kV10kV升压变电所220kV220kV220kV输电线路220kV35kV35kV负荷变电所35kV~火力发电厂10kV为保证供电的可靠性和安全连续性，电力系统将各地区、各种类型的发电机变压器、输电线、配电和用电设备等连成一个环形整体。下一页总目录章目录返回上一页二、电压等级和供电质量二、电压等级和供电质量电力网输送电能，电压愈高电网中的电能损耗愈少，但电网中用于绝缘方面的投资增加。因此，每一种电压等级都有适宜的传输容量和距离。输电就是将电能输送到用电地区或直接输送到大型用电户。输电网是由35KV及以上的输电线路与其相连接的变电所组成，它是电力系统的主要网络。输电是联系发电厂和用户的中间环节。输电过程中,一般将发电机组发出的6~10KV电压经升压变压器变为35~500KV高压，通过输电线可远距离将电能传送到各用户，再利用降压变压器将35KV高压变为6~10KV高压。下一页总目录章目录返回上一页二、电压等级和供电质量二、电压等级和供电质量我国额定电压等级序列有500kV、330kV、220kV、110kV、60kV、35kV、10kV、6kV、3kV、0.4kV，其中60kV、6kV、3kV为非标准电压等级。以低压进行输送和分配电能的线路称低压配电网，所用电器称为低压电器。3kV、6kV、10kV、35kV电压称为高压，其电网称高压配电网。110kV以上电网主要是输送电能，称...
