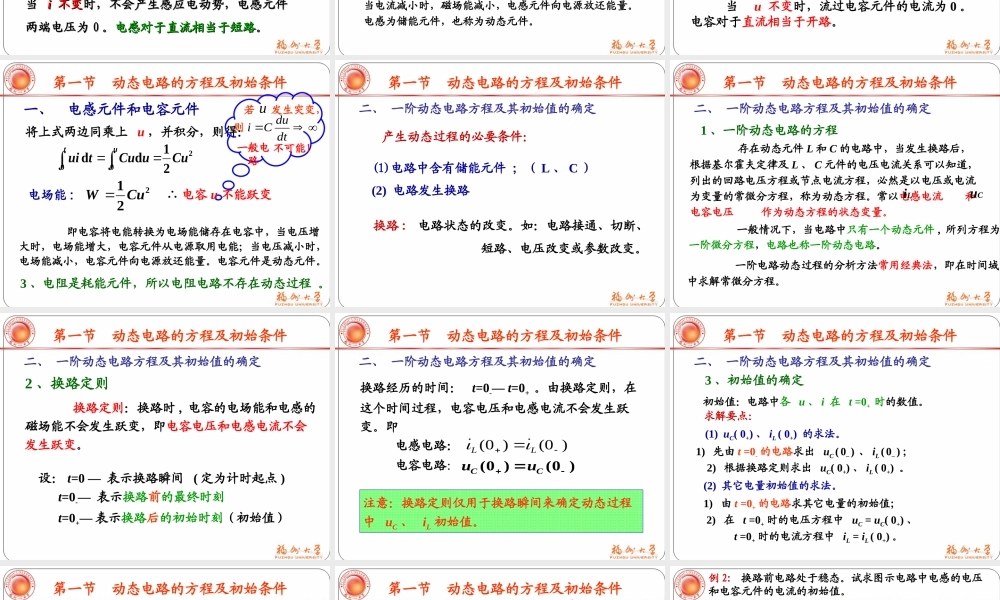

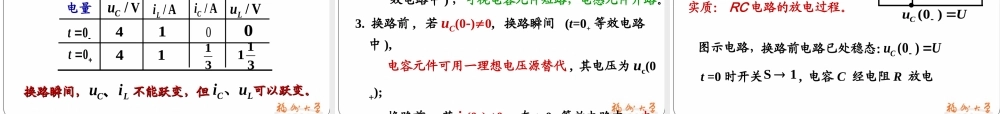

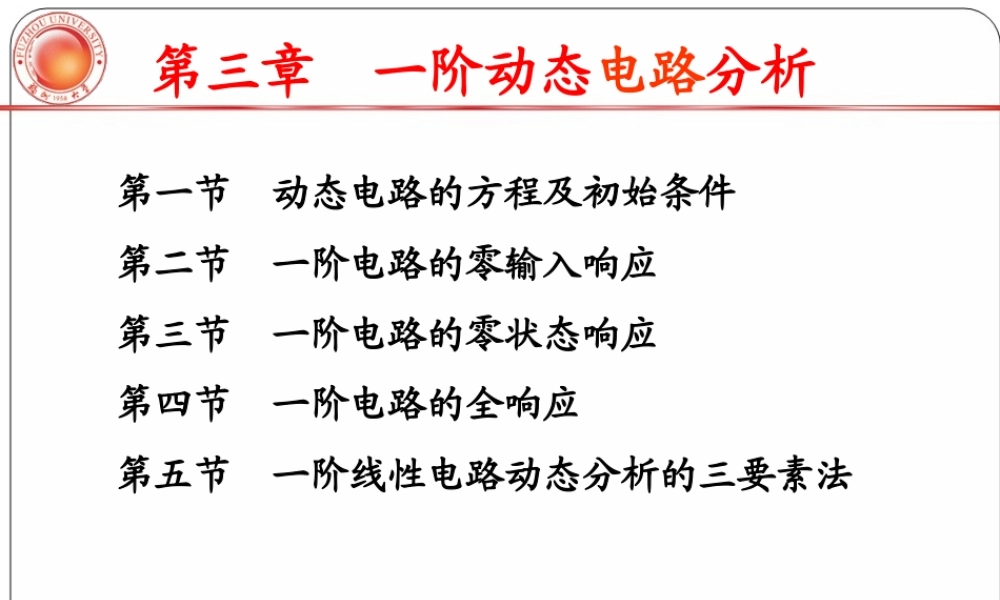

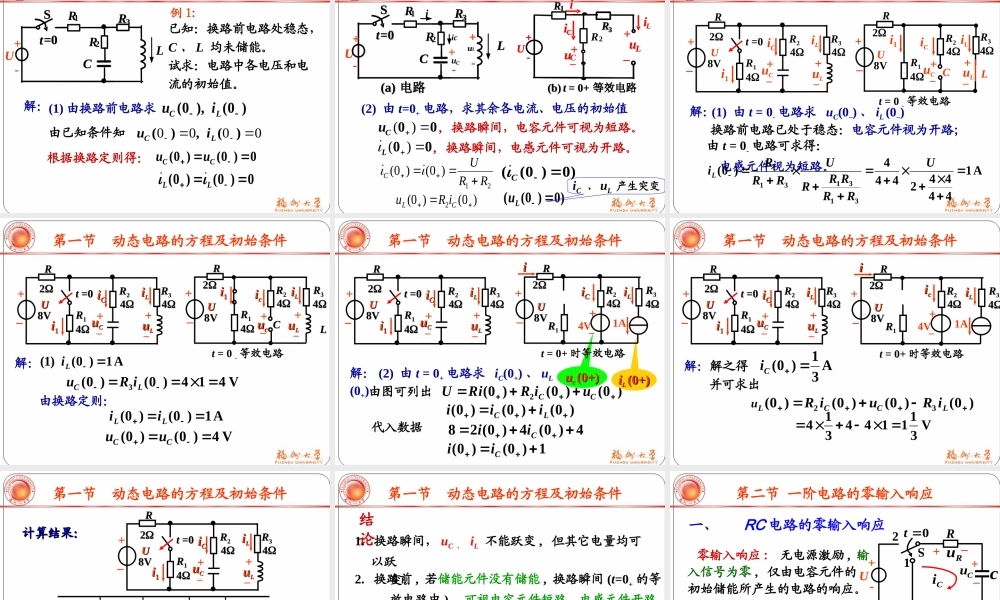

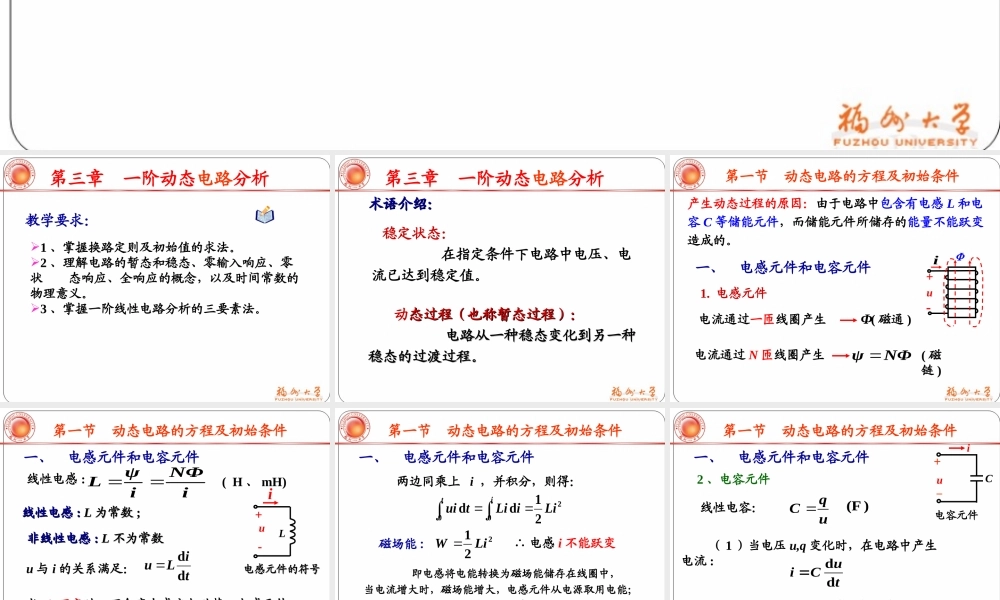

第三章一阶动态电路分析第二节一阶电路的零输入响应第三节一阶电路的零状态响应第四节一阶电路的全响应第五节一阶线性电路动态分析的三要素法第一节动态电路的方程及初始条件教学要求：1、掌握换路定则及初始值的求法。2、理解电路的暂态和稳态、零输入响应、零状态响应、全响应的概念，以及时间常数的物理意义。3、掌握一阶线性电路分析的三要素法。第三章一阶动态电路分析稳定状态：在指定条件下电路中电压、电流已达到稳定值。动态过程（也称态过程（也称暂态过程暂态过程）：）：电路从一种电路从一种稳态变化到另一种稳态变化到另一种稳态的过渡过程。稳态的过渡过程。术语介绍：术语介绍：第三章一阶动态电路分析第一节动态电路的方程及初始条件产生动态过程的原因：由于电路中包含有电感L和电容C等储能元件，而储能元件所储存的能量不能跃变造成的。1.电感元件一、电感元件和电容元件电流通过N匝线圈产生(磁链)NΦψ电流通过一匝线圈产生(磁通)Φui+-iNΦiψL线性电感:(H、mH)线性电感线性电感::LL为常数为常数;;非线性电感非线性电感::LL不为常数不为常数tiLuddu与i的关系满足：L电感元件的符号电感元件的符号u-+i当当ii不变不变时，不会产生感应电动势，电感元件时，不会产生感应电动势，电感元件两端电压为两端电压为00。。电感对于直流相当于短路电感对于直流相当于短路。。第一节动态电路的方程及初始条件一、电感元件和电容元件两边同乘上i，并积分，则得：20021ddLiiLituiti∴电感i不能跃变即电感将电能转换为磁场能储存在线圈中，当电流增大时，磁场能增大，电感元件从电源取用电能；当电流减小时，磁场能减小，电感元件向电源放还能量。电感为储能元件，也称为动态元件。221LiW磁场能:第一节动态电路的方程及初始条件一、电感元件和电容元件2、电容元件uiC+_电容元件uqC(F)线性电容：tuCidd（1）当电压u,q变化时，在电路中产生电流:当u不变时，流过电容元件的电流为0。电容对于直流相当于开路。第一节动态电路的方程及初始条件一、电感元件和电容元件将上式两边同乘上u，并积分，则得：20021ddCuuCutuitu即电容将电能转换为电场能储存在电容中，当电压增大时，电场能增大，电容元件从电源取用电能；当电压减小时，电场能减小，电容元件向电源放还能量。电容元件是动态元件。若u发生突变，dtduCi不可能！一般电路则∴电容u不能跃变3、电阻是耗能元件，所以电阻电路不存在动态过程。221...
