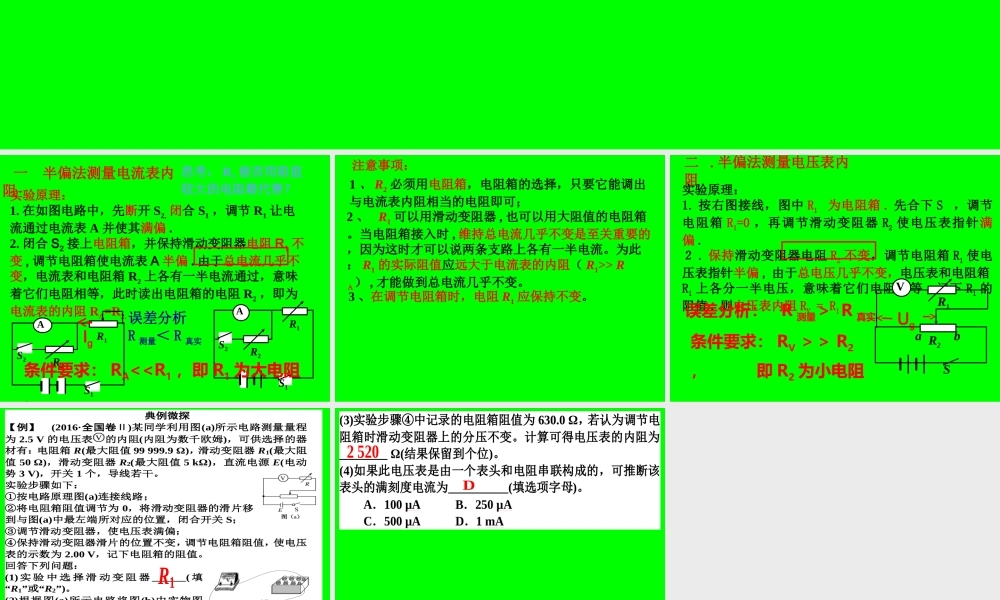

高三物理第一轮总复习第八章恒定电流半偏法测电表内阻一半偏法测量电流表内阻思考：R1能否用阻值较大的电阻箱代替？实验原理：1.在如图电路中，先断开S2,闭合S1，调节R1让电流通过电流表A并使其满偏.2.闭合S2接上电阻箱，并保持滑动变阻器电阻R1不变,调节电阻箱使电流表A半偏.由于总电流几乎不变，电流表和电阻箱R2上各有一半电流通过，意味着它们电阻相等，此时读出电阻箱的电阻R2，即为电流表的内阻RA=R2.误差分析R测量＜R真实AR1R2S2S1IgAR1R2S2S1条件要求：RA<>RＡ）,才能做到总电流几乎不变。3、在调节电阻箱时，电阻R1应保持不变。二.半偏法测量电压表内阻实验原理：1.按右图接线，图中R1为电阻箱.先合下S，调节电阻箱R1=0，再调节滑动变阻器R2使电压表指针满偏.２.保持滑动变阻器电阻R2不变，调节电阻箱R1使电压表指针半偏,由于总电压几乎不变，电压表和电阻箱R1上各分一半电压，意味着它们电阻相等,记下R1的阻值.则电压表内阻RV=R1。条件要求：RV＞＞R2，即R2为小电阻误差分析：R测量＞R真实SR1VabR2Ug典例微探【例】(2016·全国卷Ⅱ)某同学利用图(a)所示电路测量量程为2.5V的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99999.9Ω)，滑动变阻器R1(最大阻值50Ω)，滑动变阻器R2(最大阻值5kΩ)，直流电源E(电动势3V)，开关1个，导线若干。实验步骤如下：①按电路原理图(a)连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00V，记下电阻箱的阻值。回答下列问题：(1)实验中选择滑动变阻器______(填“R1”或“R2”)。(2)根据图(a)所示电路将图(b)中实物图连线。R1(3)实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变。计算可得电压表的内阻为________Ω(结果保留到个位)。(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为__________(填选项字母)。A．100μAB．250μAC．500μAD．1mA2520D
