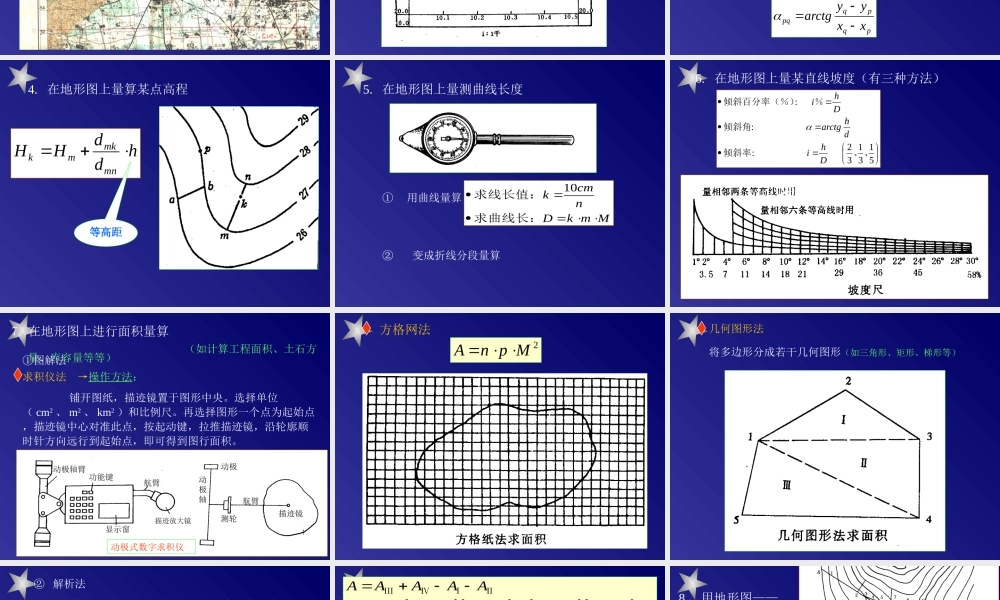

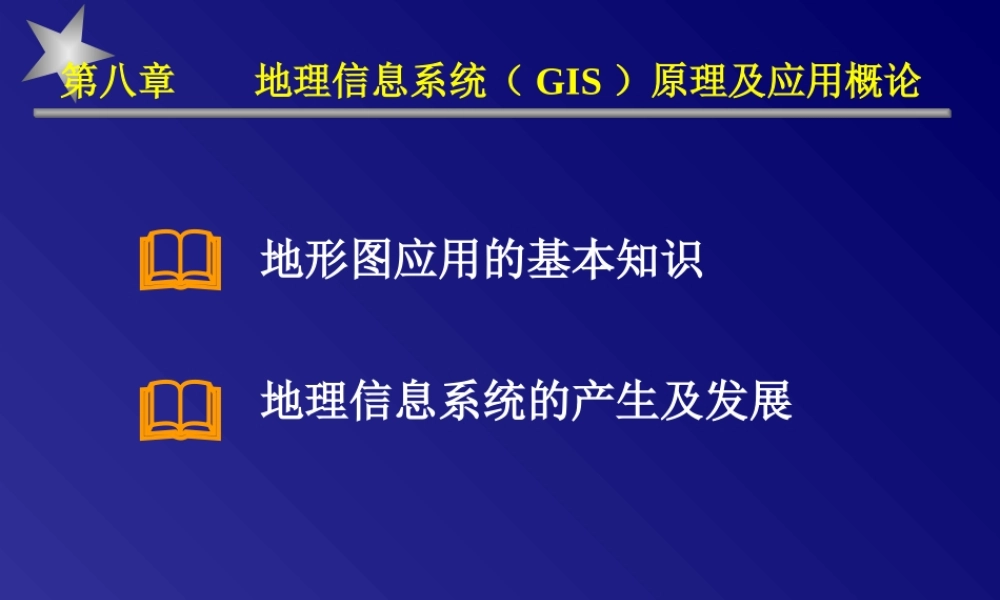

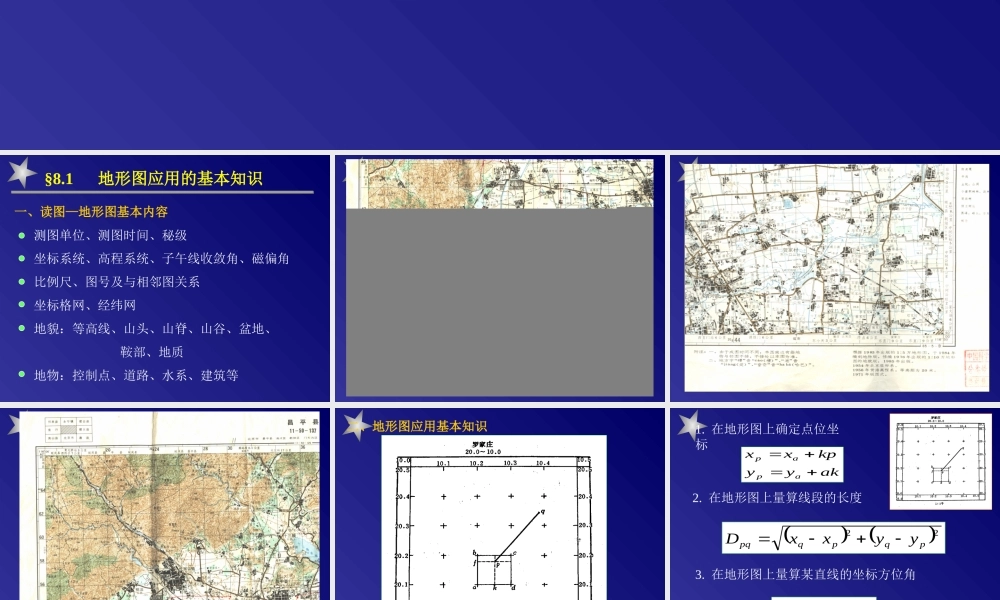

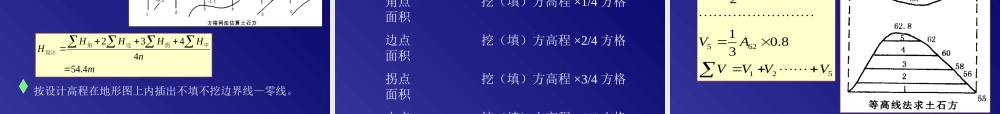

第八章地理信息系统（GIS）原理及应用概论地形图应用的基本知识地理信息系统的产生及发展§8.1地形图应用的基本知识一、读图—地形图基本内容测图单位、测图时间、秘级坐标系统、高程系统、子午线收敛角、磁偏角比例尺、图号及与相邻图关系坐标格网、经纬网地貌：等高线、山头、山脊、山谷、盆地、鞍部、地质地物：控制点、道路、水系、建筑等二、地形图应用基本知识1.在地形图上确定点位坐标akyykpxxapap2.在地形图上量算线段的长度22pqpqpqyyxxD3.在地形图上量算某直线的坐标方位角pqpqpqxxyyarctg4.在地形图上量算某点高程hddHHmnmkmk等高距5.在地形图上量测曲线长度①用曲线量算MmkDncmk求曲线长：求线长值：10②变成折线分段量算6.在地形图上量某直线坡度（有三种方法）513132:::、、倾斜率倾斜角％倾斜百分率（％）DhidharctgDhi7.在地形图上进行面积量算（如计算工程面积、土石方量、库容量等等）①图解法求积仪法→操作方法：铺开图纸，描迹镜置于图形中央。选择单位（cm2、m2、km2）和比例尺。再选择图形一个点为起始点，描迹镜中心对准此点，按起动键，拉推描迹镜，沿轮廓顺时针方向远行到起始点，即可得到图行面积。描迹放大镜显示窗功能键动极轴臂动极式数字求积仪航臂动极轴动极测轮描迹镜航臂方格网法2MpnA几何图形法将多边形分成若干几何图形（如三角形、矩形、梯形等）②解析法当多边形面积很大，可求出各顶点坐标直接计算面积。ⅢⅡⅣⅠ111111314243132421121223231414434321212121iiniiiiniixxyyyxAyyxyyxyyxyyxxxyyxxyyxxyyxxyyAAAAAⅡⅠⅣⅢⅢⅡⅣⅠ8、用地形图——绘制断面图公路、铁路、管线工程等设计施工中需要断面图。纵向比例尺是横向比例尺的5~10倍。9、按限制坡度在地形图上选线在1：2000地形图上，等高距1m，在A~D间修条公路，坡度5％，求相邻等高线间在图上最短距离。mMihd01.0200005.0110、确定汇水面积修建水库、修筑桥梁、涵洞需确定汇水量。Q=P·m·n·km:单位时间平均降雨量n:降雨时间P:汇水面积k：蒸发系数汇水面积确定：由阻水截面AB与山脊线连接围成的面积11、平整场地中土石方计算①方格网法在地形图拟建场地内绘制方格网确定场地平整的—...
