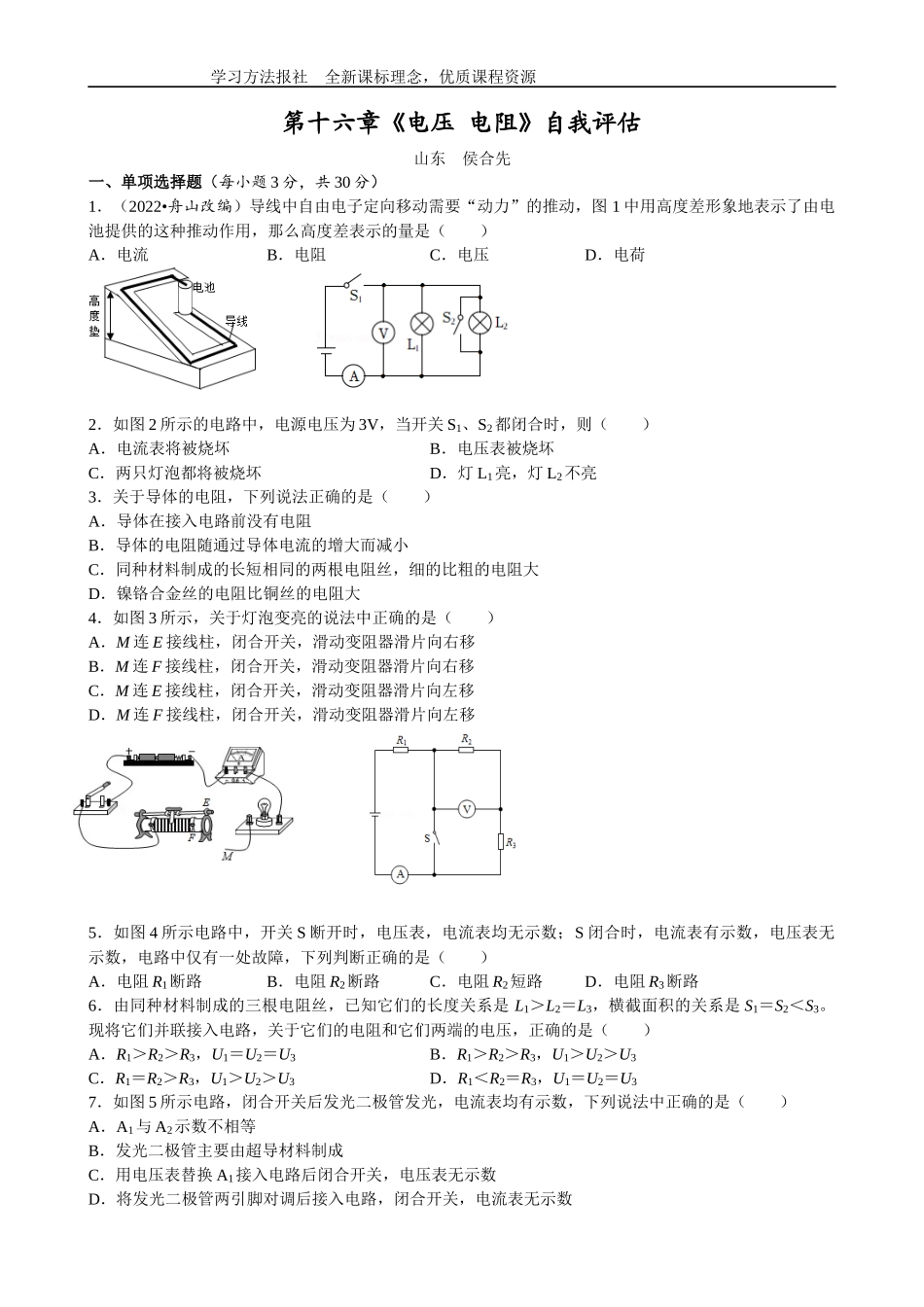

学习方法报社全新课标理念，优质课程资源第十六章《电压电阻》自我评估山东侯合先一、单项选择题（每小题3分，共30分）1．（2022•舟山改编）导线中自由电子定向移动需要“动力”的推动，图1中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（）A．电流B．电阻C．电压D．电荷2．如图2所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（）A．电流表将被烧坏B．电压表被烧坏C．两只灯泡都将被烧坏D．灯L1亮，灯L2不亮3．关于导体的电阻，下列说法正确的是（）A．导体在接入电路前没有电阻B．导体的电阻随通过导体电流的增大而减小C．同种材料制成的长短相同的两根电阻丝，细的比粗的电阻大D．镍铬合金丝的电阻比铜丝的电阻大4．如图3所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移5．如图4所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（）A．电阻R1断路B．电阻R2断路C．电阻R2短路D．电阻R3断路6．由同种材料制成的三根电阻丝，已知它们的长度关系是L1＞L2＝L3，横截面积的关系是S1＝S2＜S3。现将它们并联接入电路，关于它们的电阻和它们两端的电压，正确的是（）A．R1＞R2＞R3，U1＝U2＝U3B．R1＞R2＞R3，U1＞U2＞U3C．R1＝R2＞R3，U1＞U2＞U3D．R1＜R2＝R3，U1＝U2＝U37．如图5所示电路，闭合开关后发光二极管发光，电流表均有示数，下列说法中正确的是（）A．A1与A2示数不相等B．发光二极管主要由超导材料制成C．用电压表替换A1接入电路后闭合开关，电压表无示数D．将发光二极管两引脚对调后接入电路，闭合开关，电流表无示数学习方法报社全新课标理念，优质课程资源8．某同学在做“用滑动变阻器改变电流”的实验时，连接如图6所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路9．在探究串联电路电压特点时，某同学设计的电路如图7所示。对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不...
