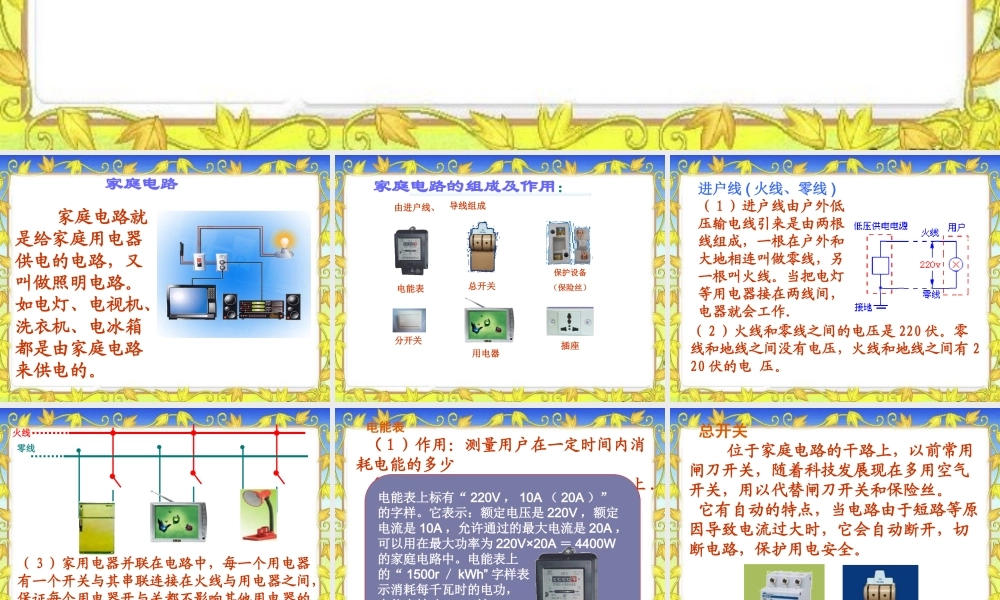

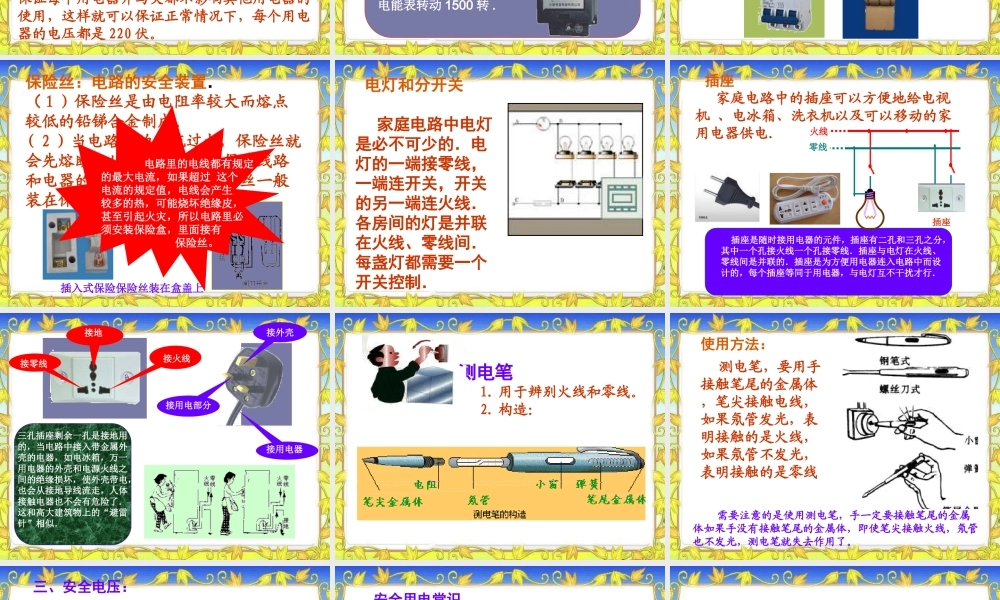

安全用电家庭电路家庭电路就是给家庭用电器供电的电路，又叫做照明电路。如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的。家庭电路的组成及作用：由进户线、导线组成电能表总开关保护设备（保险丝）用电器插座分开关进户线(火线、零线)（1）进户线由户外低压输电线引来是由两根线组成，一根在户外和大地相连叫做零线，另一根叫火线。当把电灯等用电器接在两线间，电器就会工作．（2）火线和零线之间的电压是220伏。零线和地线之间没有电压，火线和地线之间有220伏的电压。（3）家用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器开与关都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220伏。火线零线电能表（1）作用：测量用户在一定时间内消耗电能的多少（2）电能表要装在家庭电路的干路上.（3）电能表有不同的规格，若家里用电器特别多电能表允许通过的电流要大些，否则会被烧坏．电能表上标有“220V，10A（20A）”的字样。它表示：额定电压是220V，额定电流是10A，允许通过的最大电流是20A，可以用在最大功率为220V×20A＝4400W的家庭电路中。电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1500转.总开关位于家庭电路的干路上，以前常用闸刀开关，随着科技发展现在多用空气开关，用以代替闸刀开关和保险丝。它有自动的特点，当电路由于短路等原因导致电流过大时，它会自动断开，切断电路，保护用电安全。保险丝：电路的安全装置．（1）保险丝是由电阻率较大而熔点较低的铅锑合金制成。(2)当电路中的电流过大，保险丝就会先熔断，从而切断电源，保障线路和电器的安全，避免火灾保险丝一般装在保险盒。插入式保险保险丝装在盒盖上电路里的电线都有规定的最大电流，如果超过这个电流的规定值，电线会产生较多的热，可能烧坏绝缘皮，甚至引起火灾，所以电路里必须安装保险盒，里面接有保险丝。电灯和分开关家庭电路中电灯是必不可少的．电灯的一端接零线，一端连开关，开关的另一端连火线．各房间的灯是并联在火线、零线间．每盏灯都需要一个开关控制．插座家庭电路中的插座可以方便地给电视机、电冰箱、洗衣机以及可以移动的家用电器供电．插座是随时接用电器的元件，插座有二孔和三孔之分，其中一个孔接火线一个孔接零线．插座与电灯在火线、零线间是并联的．插座是为方便用电器连入电路中而设计的，每个插座等同于用电器，与电灯互不干扰才行．...
