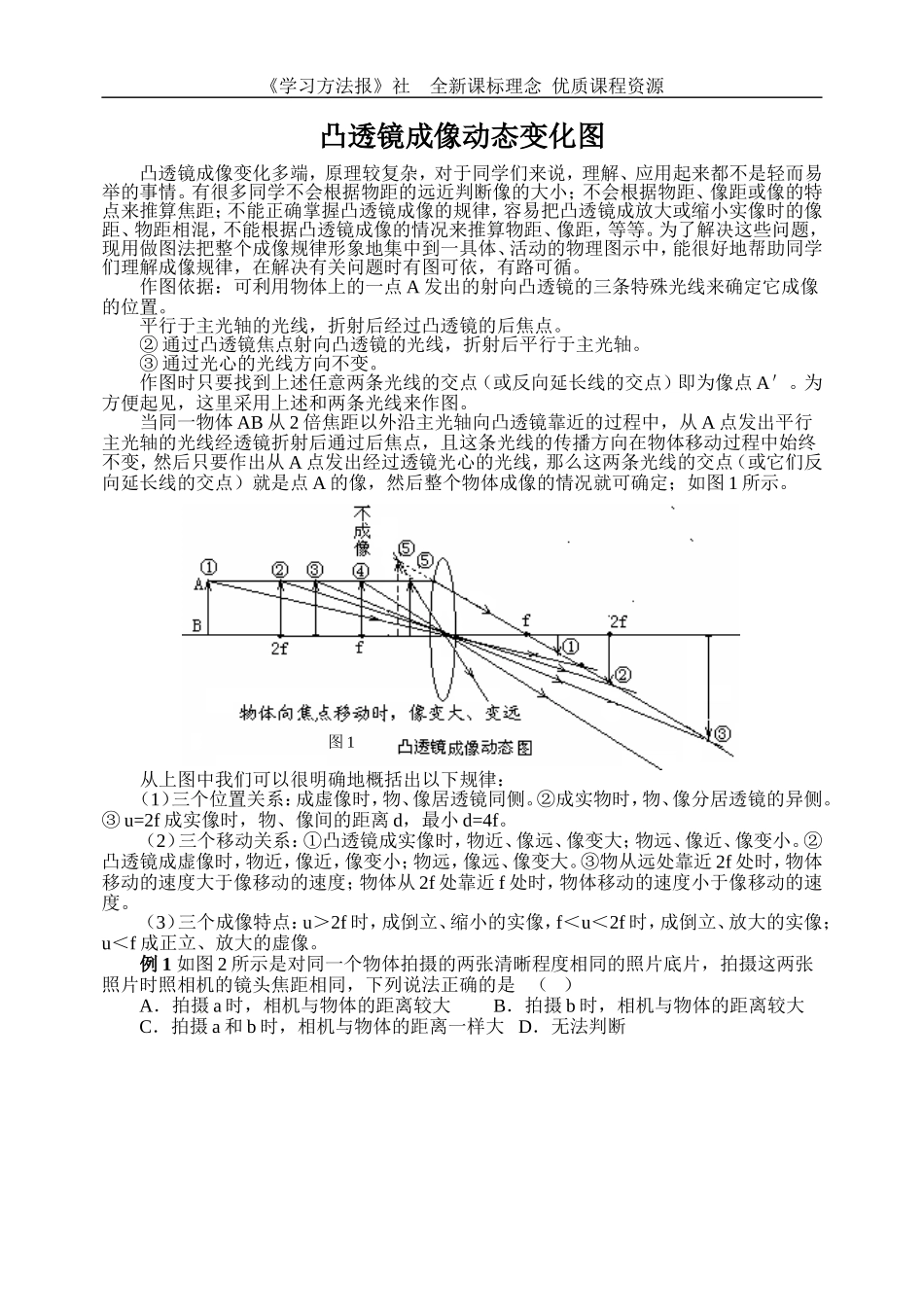

《学习方法报》社全新课标理念优质课程资源凸透镜成像动态变化图凸透镜成像变化多端，原理较复杂，对于同学们来说，理解、应用起来都不是轻而易举的事情。有很多同学不会根据物距的远近判断像的大小；不会根据物距、像距或像的特点来推算焦距；不能正确掌握凸透镜成像的规律，容易把凸透镜成放大或缩小实像时的像距、物距相混，不能根据凸透镜成像的情况来推算物距、像距，等等。为了解决这些问题，现用做图法把整个成像规律形象地集中到一具体、活动的物理图示中，能很好地帮助同学们理解成像规律，在解决有关问题时有图可依，有路可循。作图依据：可利用物体上的一点A发出的射向凸透镜的三条特殊光线来确定它成像的位置。平行于主光轴的光线，折射后经过凸透镜的后焦点。②通过凸透镜焦点射向凸透镜的光线，折射后平行于主光轴。③通过光心的光线方向不变。作图时只要找到上述任意两条光线的交点（或反向延长线的交点）即为像点A＇。为方便起见，这里采用上述和两条光线来作图。当同一物体AB从2倍焦距以外沿主光轴向凸透镜靠近的过程中，从A点发出平行主光轴的光线经透镜折射后通过后焦点，且这条光线的传播方向在物体移动过程中始终不变，然后只要作出从A点发出经过透镜光心的光线，那么这两条光线的交点（或它们反向延长线的交点）就是点A的像，然后整个物体成像的情况就可确定；如图1所示。从上图中我们可以很明确地概括出以下规律：（1）三个位置关系：成虚像时，物、像居透镜同侧。②成实物时，物、像分居透镜的异侧。③u=2f成实像时，物、像间的距离d，最小d=4f。（2）三个移动关系：①凸透镜成实像时，物近、像远、像变大；物远、像近、像变小。②凸透镜成虚像时，物近，像近，像变小；物远，像远、像变大。③物从远处靠近2f处时，物体移动的速度大于像移动的速度；物体从2f处靠近f处时，物体移动的速度小于像移动的速度。（3）三个成像特点：u＞2f时，成倒立、缩小的实像，f＜u＜2f时，成倒立、放大的实像；u＜f成正立、放大的虚像。例1如图2所示是对同一个物体拍摄的两张清晰程度相同的照片底片，拍摄这两张照片时照相机的镜头焦距相同，下列说法正确的是（）A．拍摄a时，相机与物体的距离较大B．拍摄b时，相机与物体的距离较大C．拍摄a和b时，相机与物体的距离一样大D．无法判断图1《学习方法报》社全新课标理念优质课程资源图2a图2b解析照相机成像的原理是u＞2f时，成倒立缩小的实像，因两次成的像a大b小，根据“物近像大、物远像小”...
