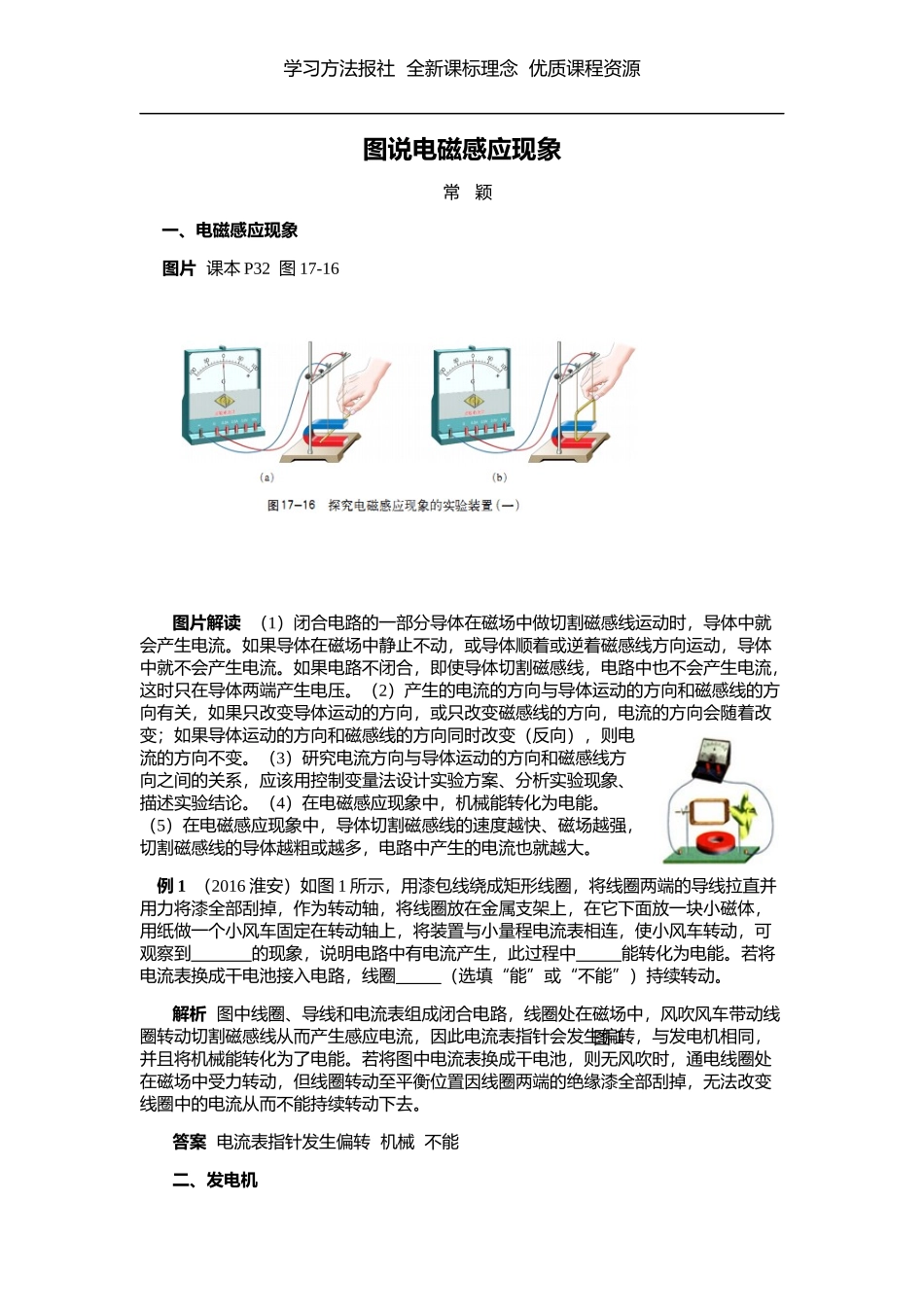

学习方法报社全新课标理念优质课程资源图说电磁感应现象常颖一、电磁感应现象图片课本P32图17-16图片解读（1）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。如果导体在磁场中静止不动，或导体顺着或逆着磁感线方向运动，导体中就不会产生电流。如果电路不闭合，即使导体切割磁感线，电路中也不会产生电流，这时只在导体两端产生电压。（2）产生的电流的方向与导体运动的方向和磁感线的方向有关，如果只改变导体运动的方向，或只改变磁感线的方向，电流的方向会随着改变；如果导体运动的方向和磁感线的方向同时改变（反向），则电流的方向不变。（3）研究电流方向与导体运动的方向和磁感线方向之间的关系，应该用控制变量法设计实验方案、分析实验现象、描述实验结论。（4）在电磁感应现象中，机械能转化为电能。（5）在电磁感应现象中，导体切割磁感线的速度越快、磁场越强，切割磁感线的导体越粗或越多，电路中产生的电流也就越大。例1（2016淮安）如图1所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用力将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到的现象，说明电路中有电流产生，此过程中能转化为电能。若将电流表换成干电池接入电路，线圈（选填“能”或“不能”）持续转动。解析图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转，与发电机相同，并且将机械能转化为了电能。若将图中电流表换成干电池，则无风吹时，通电线圈处在磁场中受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。答案电流表指针发生偏转机械不能二、发电机图1学习方法报社全新课标理念优质课程资源图片课本P31图17-15图片解读（1）发电机的原理是电磁感应现象。（2）发电机在工作过程中，机械能转化为电能。因此，发电机设备的标志是，有能够闭合的电路，电路中有能够显示电流的灯泡或电流表。（3）发电机发电时，线圈每半圈改变一次转动方向，线圈中的电流方向也是每半圈改变一次，这样，在一周内，线圈中的电流方向改变两次。例2（2016济宁）发电机的工作原理。能说明直流电动机工作原理的是图2中的图．图2解析发电机是利用电磁感应现象制成的，甲图中没有电源，线圈做切割磁感...
