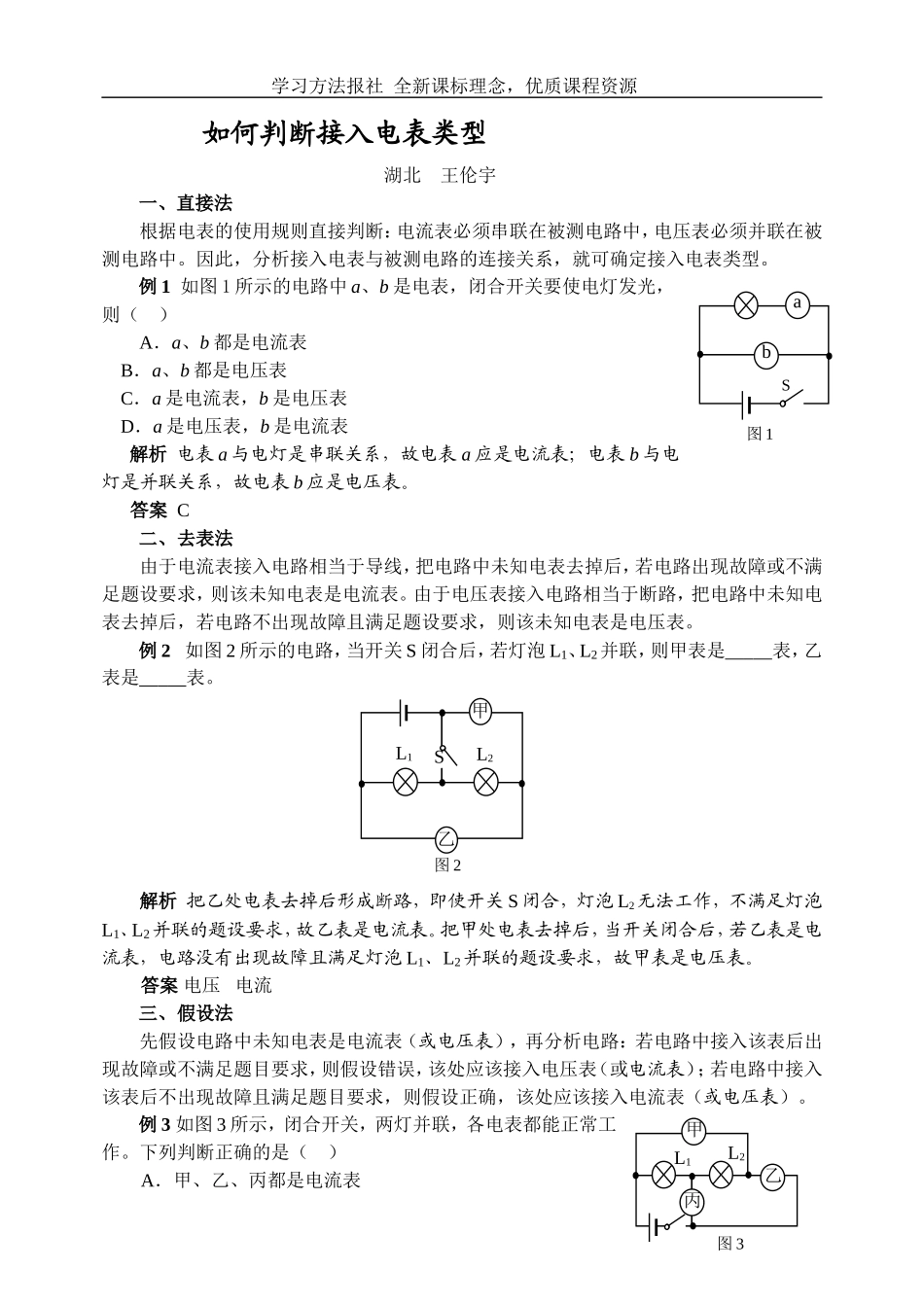

学习方法报社全新课标理念，优质课程资源如何判断接入电表类型湖北王伦宇一、直接法根据电表的使用规则直接判断：电流表必须串联在被测电路中，电压表必须并联在被测电路中。因此，分析接入电表与被测电路的连接关系，就可确定接入电表类型。例1如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表解析电表a与电灯是串联关系，故电表a应是电流表；电表b与电灯是并联关系，故电表b应是电压表。答案C二、去表法由于电流表接入电路相当于导线，把电路中未知电表去掉后，若电路出现故障或不满足题设要求，则该未知电表是电流表。由于电压表接入电路相当于断路，把电路中未知电表去掉后，若电路不出现故障且满足题设要求，则该未知电表是电压表。例2如图2所示的电路，当开关S闭合后，若灯泡L1、L2并联，则甲表是表，乙表是表。解析把乙处电表去掉后形成断路，即使开关S闭合，灯泡L2无法工作，不满足灯泡L1、L2并联的题设要求，故乙表是电流表。把甲处电表去掉后，当开关闭合后，若乙表是电流表，电路没有出现故障且满足灯泡L1、L2并联的题设要求，故甲表是电压表。答案电压电流三、假设法先假设电路中未知电表是电流表（或电压表），再分析电路：若电路中接入该表后出现故障或不满足题目要求，则假设错误，该处应该接入电压表（或电流表）；若电路中接入该表后不出现故障且满足题目要求，则假设正确，该处应该接入电流表（或电压表）。例3如图3所示，闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是（）A．甲、乙、丙都是电流表图2甲乙SL1L2图3丙乙甲L2L1ab图1S学习方法报社全新课标理念，优质课程资源B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表解析解决此题可用假设法来排除错误选项。假设甲、乙、丙都是电流表，因电流表在电路中可以看做一个导线，则电流经过甲、乙两表流直接回电源负极，电源被短路，会烧坏电源和电流表，与各电表都能正常工作矛盾。假设甲、乙、丙都是电压表，由于电压表所在位置可以看做开路，故可“擦除”三表，发现电路出现断路，这与两灯并联，各电表都能正常工作矛盾。假设甲、乙是电压表，丙是电流表，可“擦除”甲、乙表，丙表用导线代替，易知只有灯L1发光，这与两灯并联矛盾。假设甲、丙是电流表，乙是电压表，可“擦除”乙表，甲、丙表均用导线代替，易知两灯并联且各电...
