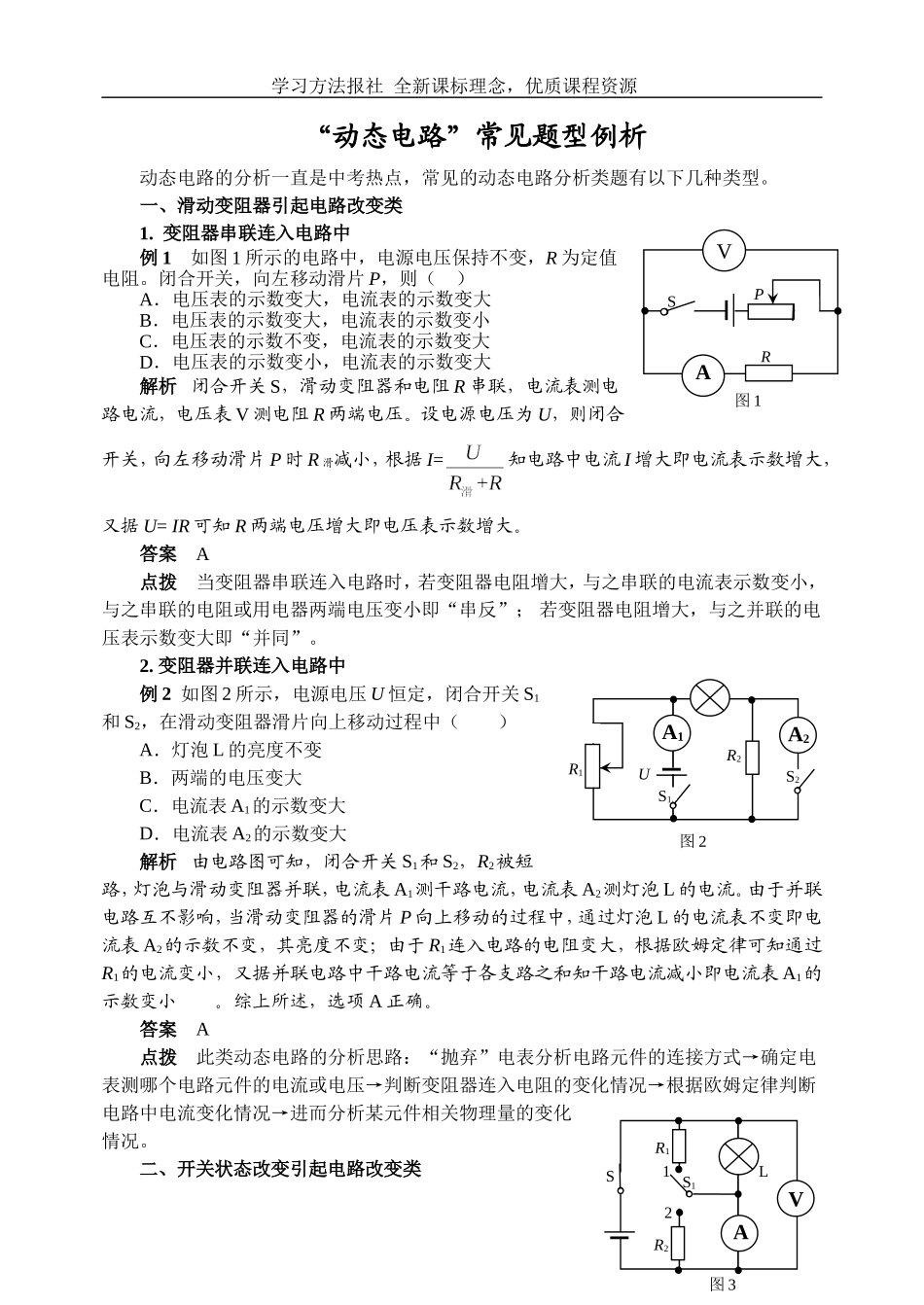

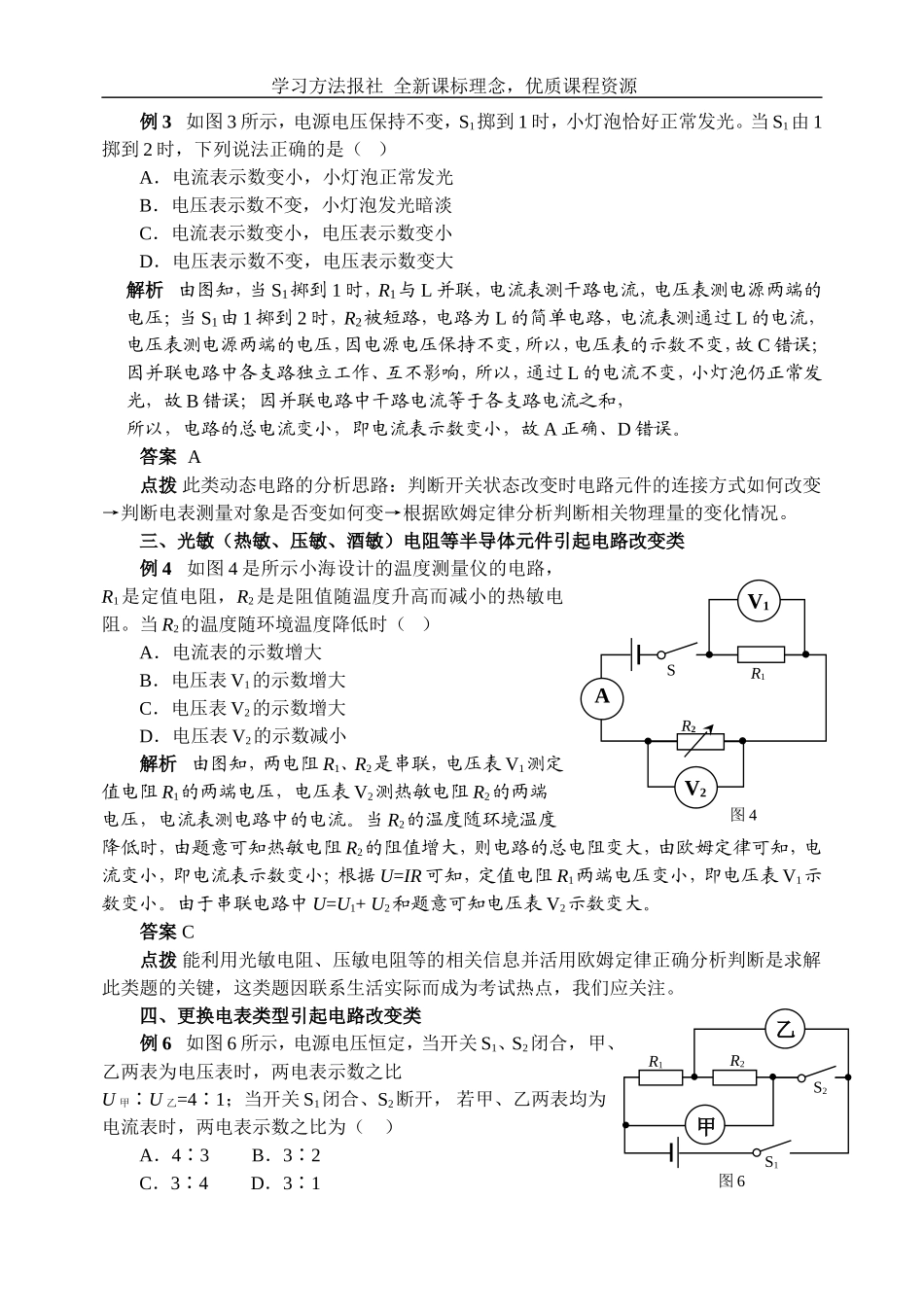

学习方法报社全新课标理念，优质课程资源“动态电路”常见题型例析动态电路的分析一直是中考热点，常见的动态电路分析类题有以下几种类型。一、滑动变阻器引起电路改变类1.变阻器串联连入电路中例1如图1所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，则（）A．电压表的示数变大，电流表的示数变大B．电压表的示数变大，电流表的示数变小C．电压表的示数不变，电流表的示数变大D．电压表的示数变小，电流表的示数变大解析闭合开关S，滑动变阻器和电阻R串联，电流表测电路电流，电压表V测电阻R两端电压。设电源电压为U，则闭合开关，向左移动滑片P时R滑减小，根据I=知电路中电流I增大即电流表示数增大，又据U=IR可知R两端电压增大即电压表示数增大。答案A点拨当变阻器串联连入电路时，若变阻器电阻增大，与之串联的电流表示数变小，与之串联的电阻或用电器两端电压变小即“串反”；若变阻器电阻增大，与之并联的电压表示数变大即“并同”。2.变阻器并联连入电路中例2如图2所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中（）A．灯泡L的亮度不变B．两端的电压变大C．电流表A1的示数变大D．电流表A2的示数变大解析由电路图可知，闭合开关S1和S2，R2被短路，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测灯泡L的电流。由于并联电路互不影响，当滑动变阻器的滑片P向上移动的过程中，通过灯泡L的电流表不变即电流表A2的示数不变，其亮度不变；由于R1连入电路的电阻变大，根据欧姆定律可知通过R1的电流变小，又据并联电路中干路电流等于各支路之和知干路电流减小即电流表A1的示数变小。综上所述，选项A正确。答案A点拨此类动态电路的分析思路：“抛弃”电表分析电路元件的连接方式→确定电表测哪个电路元件的电流或电压→判断变阻器连入电阻的变化情况→根据欧姆定律判断电路中电流变化情况→进而分析某元件相关物理量的变化情况。二、开关状态改变引起电路改变类L图2A2A1UR1R2S2S1L1SR1R2AV2S1L图3RAV图1PS学习方法报社全新课标理念，优质课程资源例3如图3所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡正常发光B．电压表示数不变，小灯泡发光暗淡C．电流表示数变小，电压表示数变小D．电压表示数不变，电压表示数变大解析由图知，当S1掷到1时，R1与L并联，电流表测干路电流，电压表测电源两端的电压；当S1由1掷到2时...
