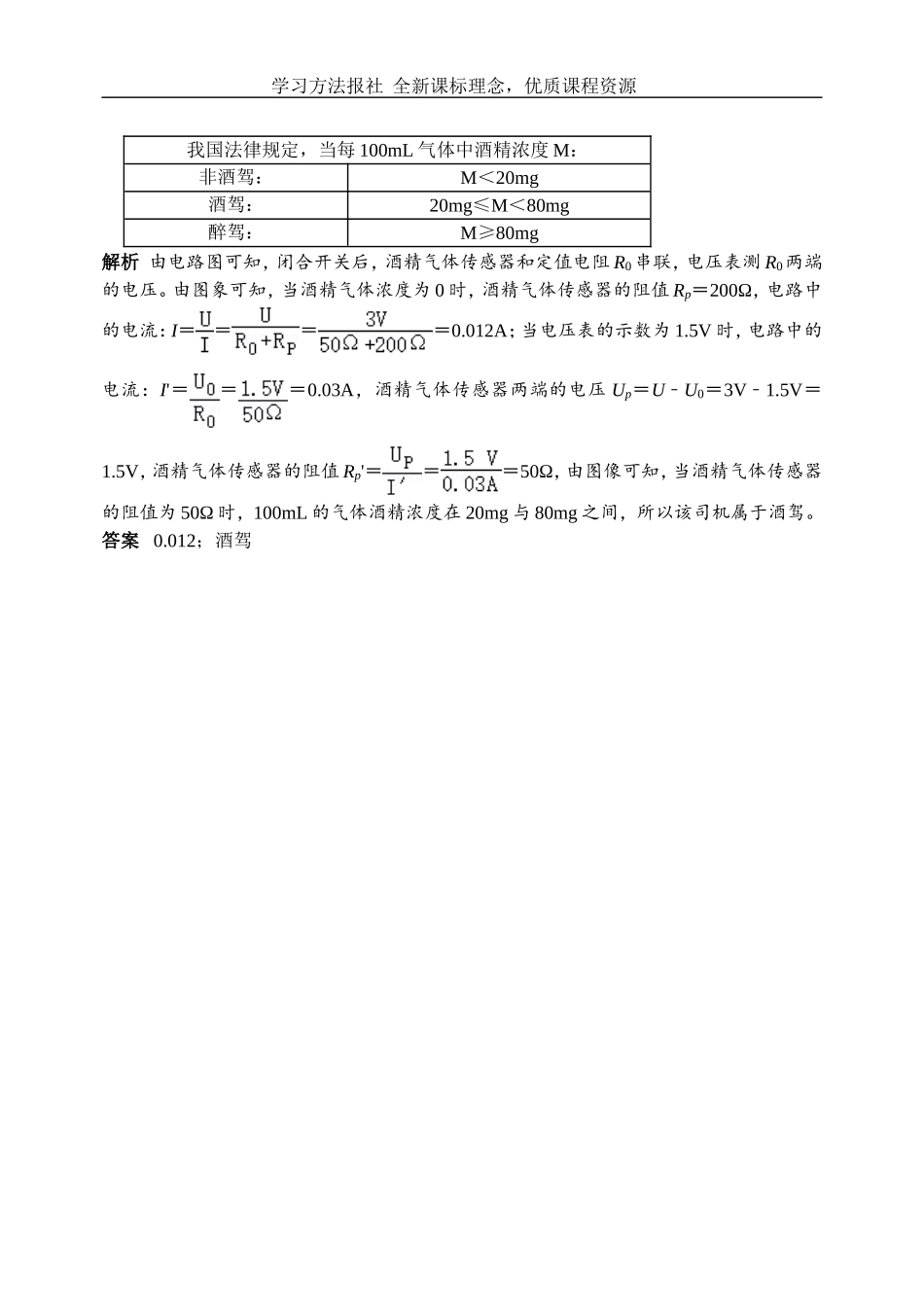

学习方法报社全新课标理念，优质课程资源欧姆定律应用两例山东林杰一、质量测量仪——质量大，阻值大，部分滑变分压大例1（2022•绍兴）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（）解析图A图B图C、D电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压。滑动变阻器接入电路中的阻值R与所测物体的质量m成正比，电压表的示数可以表示为U＝IR＝R，注意到并非一定值，所以电压表的示数与R不成正比，与物体的质量m也不成正比，A项错误。与A图相比，电路结构有两点变化，一是滑动变阻器全部连入电路中，电路中的电流I＝为一定值；二是电压表测测量的仅是滑片上侧电阻丝两端的电压，且R上与所测物体的质量m成正比，则根据U＝IR上可知，I一定，电压表的示数与R上成正比，也就与物体的质量m成正比，B项正确。C图中滑片上侧的电阻丝连入电路，D图中滑片下侧的电阻丝连入电路，接入电路中的阻值都与所测物体的质量m成正比。电路中的电流可以表示为I＝，显然，I与R不成正比，C、D两项错误。答案B二、酒精测试仪——浓度大，阻值小，定值电阻分压大例2（2022•常德）在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。图甲是其原理图，电源电压恒定为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示，R0是报警器，其阻值恒定为50Ω。当气体中酒精浓度为0时，电路中的电流是A；在对某司机的检测中，电压表的示数为1.5V，请根据计算和法律规定，判定该司机是（选填“非酒驾”“酒驾”或“醉驾”）。学习方法报社全新课标理念，优质课程资源我国法律规定，当每100mL气体中酒精浓度M：非酒驾：M＜20mg酒驾：20mg≤M＜80mg醉驾：M≥80mg解析由电路图可知，闭合开关后，酒精气体传感器和定值电阻R0串联，电压表测R0两端的电压。由图象可知，当酒精气体浓度为0时，酒精气体传感器的阻值Rp＝200Ω，电路中的电流：I＝＝＝＝0.012A；当电压表的示数为1.5V时，电路中的电流：I'＝＝＝0.03A，酒精气体传感器两端的电压Up＝U﹣U0＝3V1.5V﹣＝1.5V，酒精气体传感器的阻值Rp'＝＝＝50Ω，由图像可知，当酒精气体传感器的阻值为50Ω时，100mL的气体酒精浓度在20mg与80mg之间，所以该司机属于酒驾。答案0.012；酒驾
