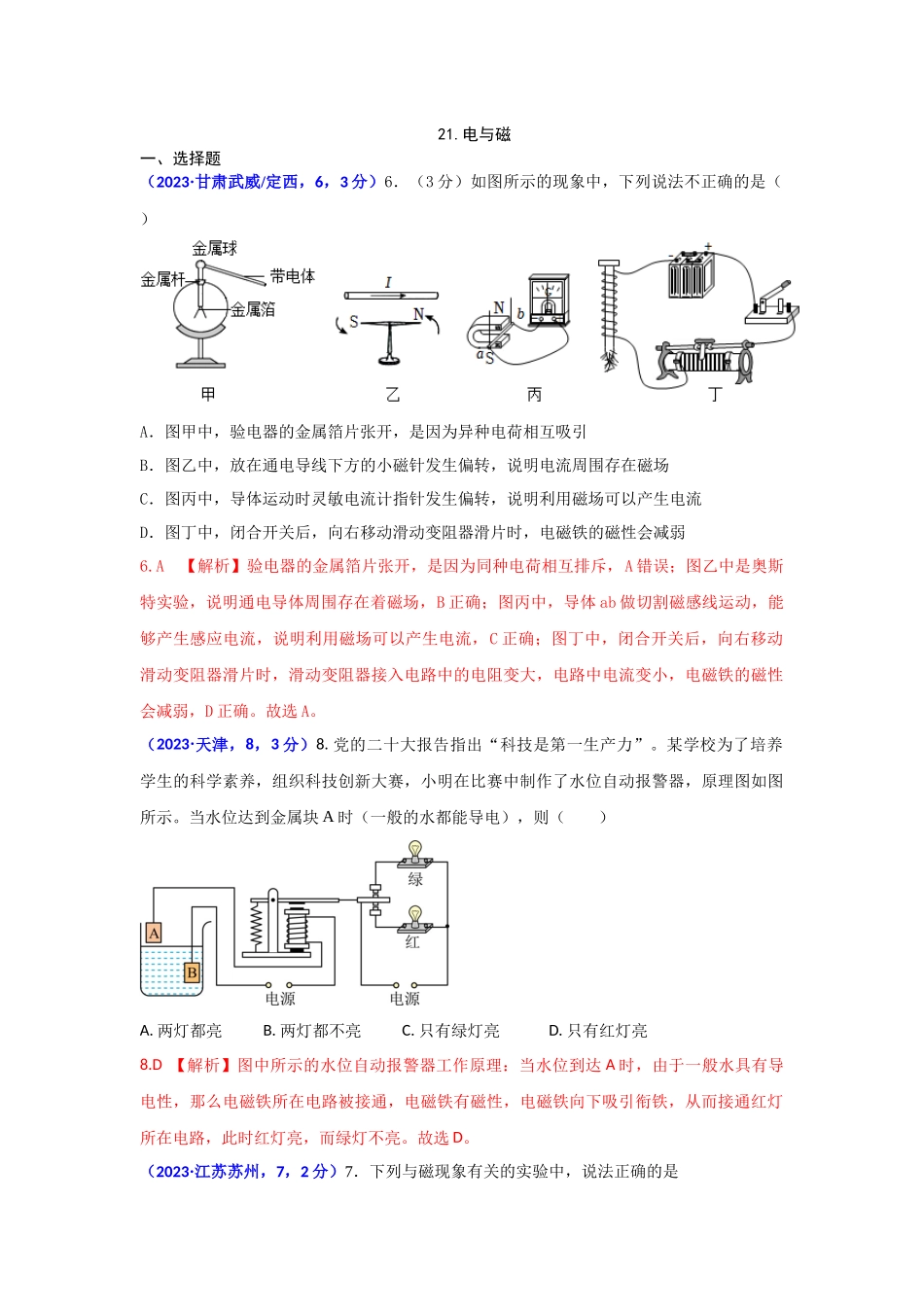

21.电与磁一、选择题（2023·甘肃武威/定西，6，3分）6．（3分）如图所示的现象中，下列说法不正确的是（）A．图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引B．图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场C．图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱6.A【解析】验电器的金属箔片张开，是因为同种电荷相互排斥，A错误；图乙中是奥斯特实验，说明通电导体周围存在着磁场，B正确；图丙中，导体ab做切割磁感线运动，能够产生感应电流，说明利用磁场可以产生电流，C正确；图丁中，闭合开关后，向右移动滑动变阻器滑片时，滑动变阻器接入电路中的电阻变大，电路中电流变小，电磁铁的磁性会减弱，D正确。故选A。（2023·天津，8，3分）8.党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（）A.两灯都亮B.两灯都不亮C.只有绿灯亮D.只有红灯亮8.D【解析】图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁有磁性，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。故选D。（2023·江苏苏州，7，2分）7．下列与磁现象有关的实验中，说法正确的是A．甲图中磁铁通过磁场对回形针施加力B．乙图说明磁场对电流有力的作用C．丙图是电磁感应原理的应用D．丁图说明了电流具有磁效应7.A【解析】甲图中，回形针被磁铁吸引而竖直向上，磁铁通过磁场对回形针施加力，A正确；乙图是奥斯特实验，说明电流周围存在磁场即电流具有磁效应，B错误；丙图中有电源，是电动机的原理的应用；电磁感应是发电机的原理，C错误；丁图中，风扇没有接电源，用手拨动风扇的扇叶，发光二极管会发光，说明电路中产生了感应电流，D错误。（2023·山东枣庄，9，2分）9.我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（）A.B.C.D.9.C【解析】依题意电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力，由此可知...
