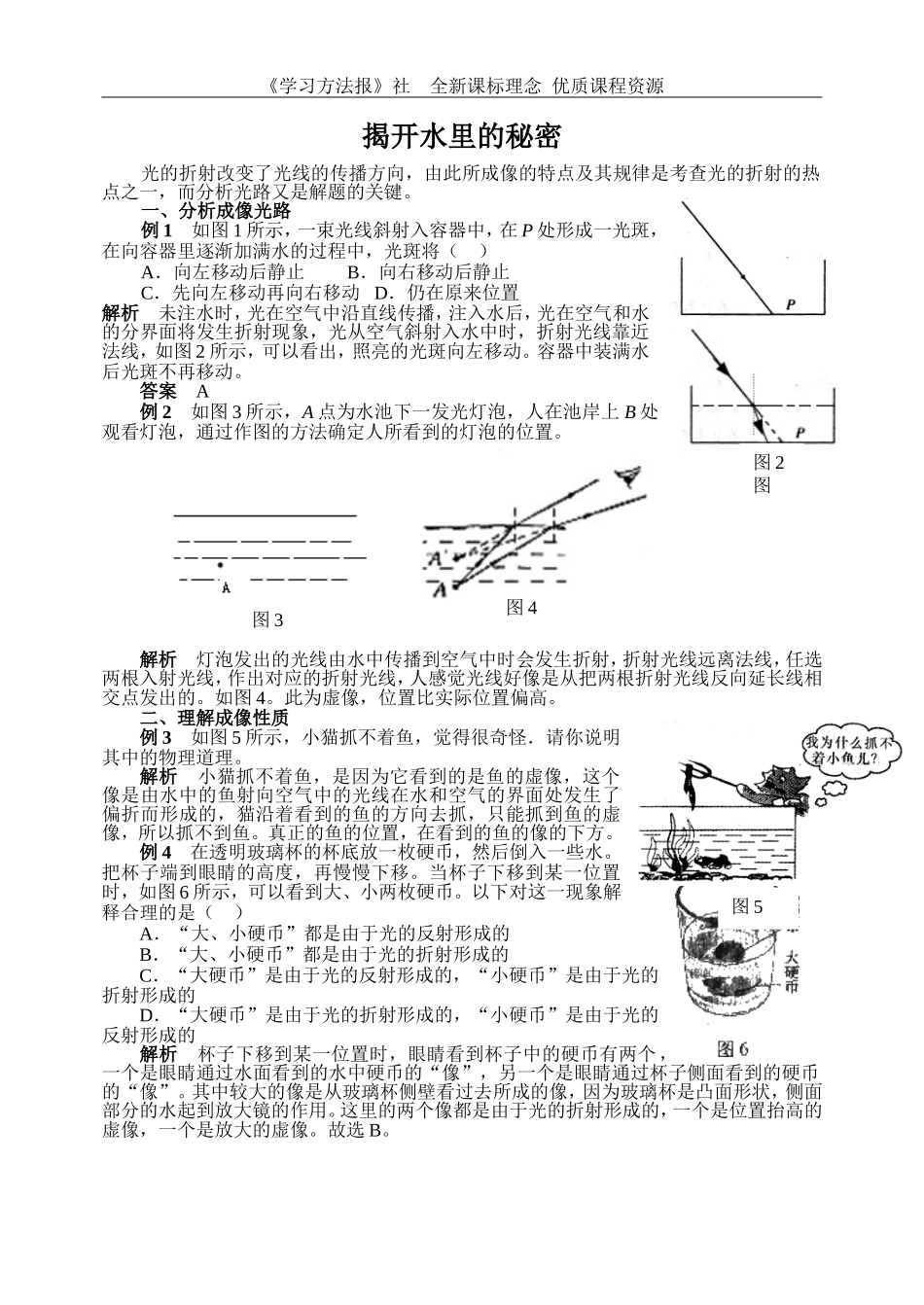

《学习方法报》社全新课标理念优质课程资源揭开水里的秘密光的折射改变了光线的传播方向，由此所成像的特点及其规律是考查光的折射的热点之一，而分析光路又是解题的关键。一、分析成像光路例1如图1所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（）A．向左移动后静止B．向右移动后静止C．先向左移动再向右移动D．仍在原来位置解析未注水时，光在空气中沿直线传播，注入水后，光在空气和水的分界面将发生折射现象，光从空气斜射入水中时，折射光线靠近法线，如图2所示，可以看出，照亮的光斑向左移动。容器中装满水后光斑不再移动。答案A例2如图3所示，A点为水池下一发光灯泡，人在池岸上B处观看灯泡，通过作图的方法确定人所看到的灯泡的位置。解析灯泡发出的光线由水中传播到空气中时会发生折射，折射光线远离法线，任选两根入射光线，作出对应的折射光线，人感觉光线好像是从把两根折射光线反向延长线相交点发出的。如图4。此为虚像，位置比实际位置偏高。二、理解成像性质例3如图5所示，小猫抓不着鱼，觉得很奇怪．请你说明其中的物理道理。解析小猫抓不着鱼，是因为它看到的是鱼的虚像，这个像是由水中的鱼射向空气中的光线在水和空气的界面处发生了偏折而形成的，猫沿着看到的鱼的方向去抓，只能抓到鱼的虚像，所以抓不到鱼。真正的鱼的位置，在看到的鱼的像的下方。例4在透明玻璃杯的杯底放一枚硬币，然后倒入一些水。把杯子端到眼睛的高度，再慢慢下移。当杯子下移到某一位置时，如图6所示，可以看到大、小两枚硬币。以下对这一现象解释合理的是（）A．“大、小硬币”都是由于光的反射形成的B．“大、小硬币”都是由于光的折射形成的C．“大硬币”是由于光的反射形成的，“小硬币”是由于光的折射形成的D．“大硬币”是由于光的折射形成的，“小硬币”是由于光的反射形成的解析杯子下移到某一位置时，眼睛看到杯子中的硬币有两个，一个是眼睛通过水面看到的水中硬币的“像”，另一个是眼睛通过杯子侧面看到的硬币的“像”。其中较大的像是从玻璃杯侧壁看过去所成的像，因为玻璃杯是凸面形状，侧面部分的水起到放大镜的作用。这里的两个像都是由于光的折射形成的，一个是位置抬高的虚像，一个是放大的虚像。故选B。图1图2图图3图4图5
