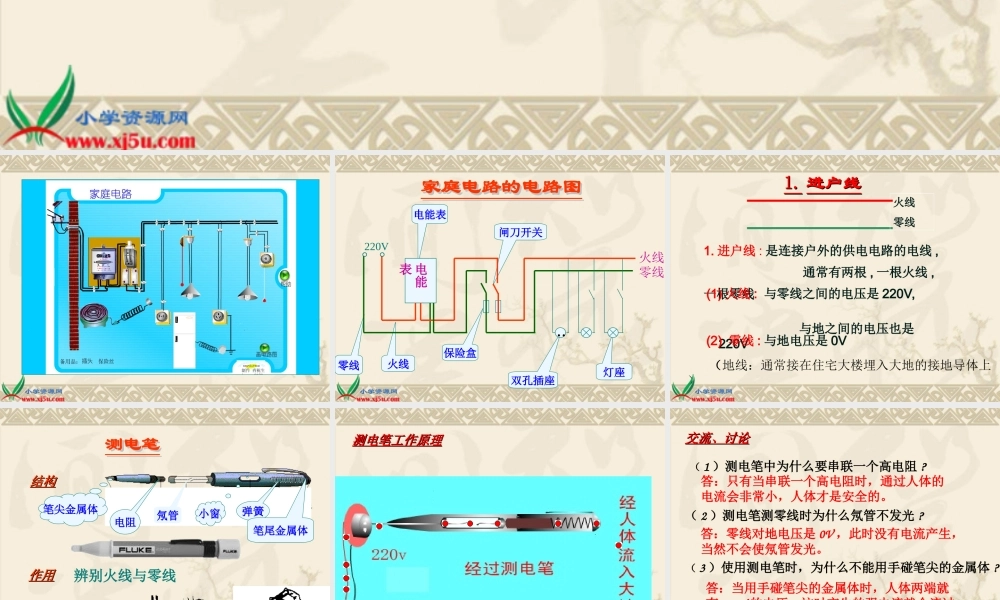

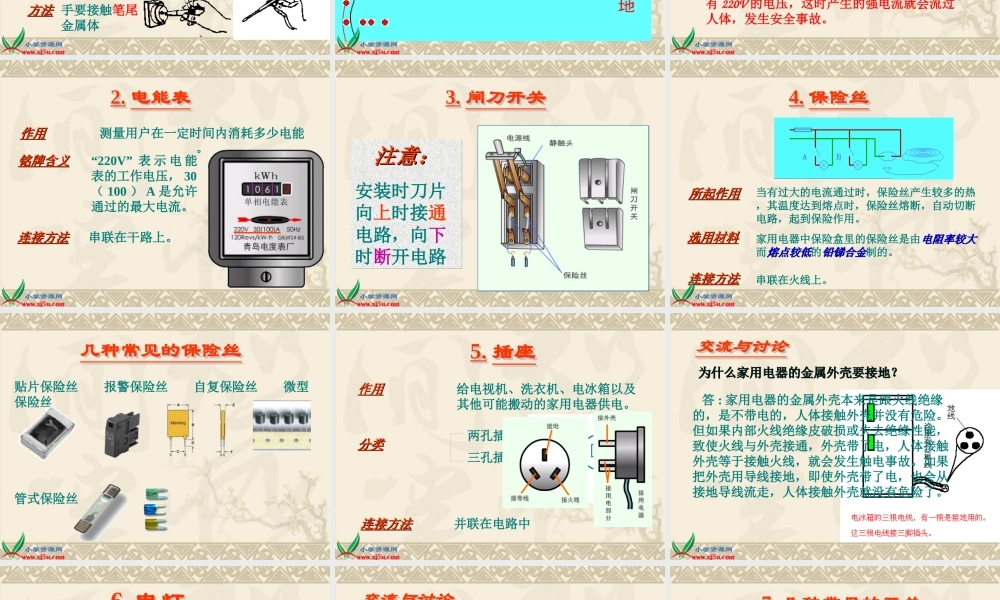

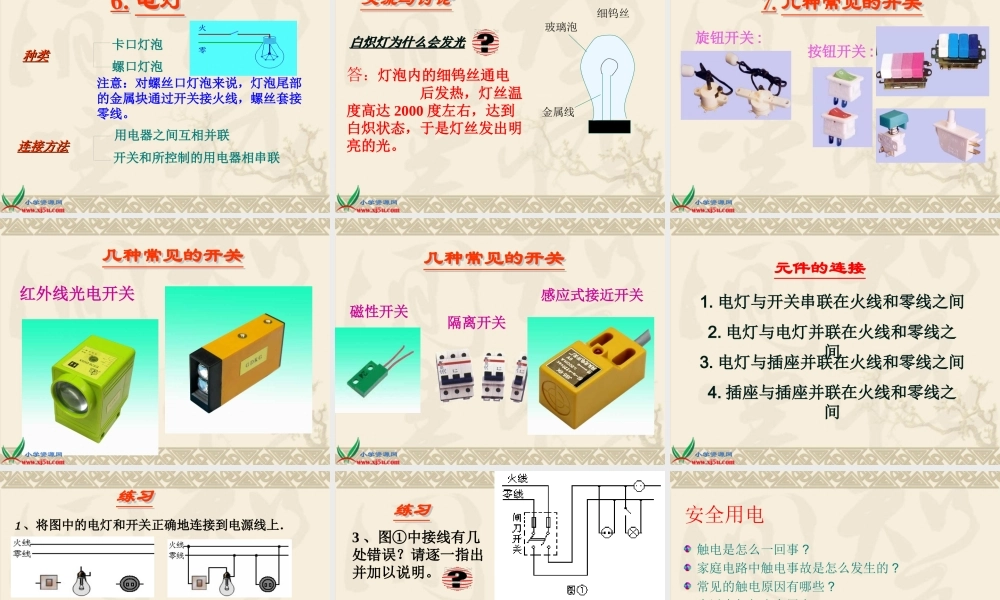

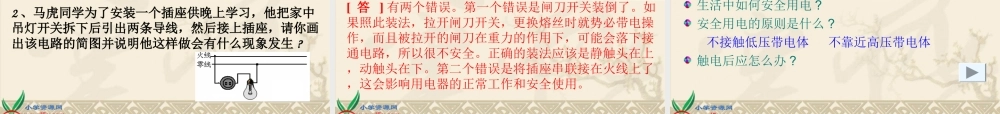

家庭电路的电路图家庭电路的电路图电能表闸刀开关火线零线保险盒双孔插座灯座..。。220V火线零线电能表1.1.进户线进户线火线零线1.进户线:是连接户外的供电电路的电线,通常有两根,一根火线,一根零线(1)火线:与零线之间的电压是220V,与地之间的电压也是220V(2)零线:与地电压是0V（地线：通常接在住宅大楼埋入大地的接地导体上）测电笔测电笔笔尖金属体电阻氖管小窗弹簧笔尾金属体辨别火线与零线方法方法作用作用结构结构手要接触笔尾金属体测电笔工作原理测电笔工作原理交流、讨论交流、讨论（1）测电笔中为什么要串联一个高电阻?（2）测电笔测零线时为什么氖管不发光?（3）使用测电笔时，为什么不能用手碰笔尖的金属体?答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。2.电能表2.电能表“220V”表示电能表的工作电压，30（100）A是允许通过的最大电流。串联在干路上。作用作用铭牌含义铭牌含义连接方法连接方法测量用户在一定时间内消耗多少电能。3.闸刀开关3.闸刀开关注意：注意：安装时刀片向上时接通电路，向下时断开电路注意：注意：安装时刀片向上时接通电路，向下时断开电路4.保险丝4.保险丝当有过大的电流通过时，保险丝产生较多的热，其温度达到熔点时，保险丝熔断，自动切断电路，起到保险作用。家用电器中保险盒里的保险丝是由电阻率较大电阻率较大而熔点较低熔点较低的铅锑合金铅锑合金制的。串联在火线上。连接方法连接方法选用材料选用材料所起作用所起作用几种常见的保险丝几种常见的保险丝贴片保险丝报警保险丝自复保险丝微型保险丝管式保险丝5.插座5.插座作用作用分类分类连接方法连接方法给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电。两孔插座三孔插座并联在电路中交流与讨论交流与讨论答:家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生触电事故。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走，人体接触外壳就没有危险了。为什么家用电器的金属外壳要接地？为什么家用电器的金属外壳要接地？6.电灯6.电灯种类种类连接方法连接方法卡口灯泡螺口灯泡用电器之间互相...
