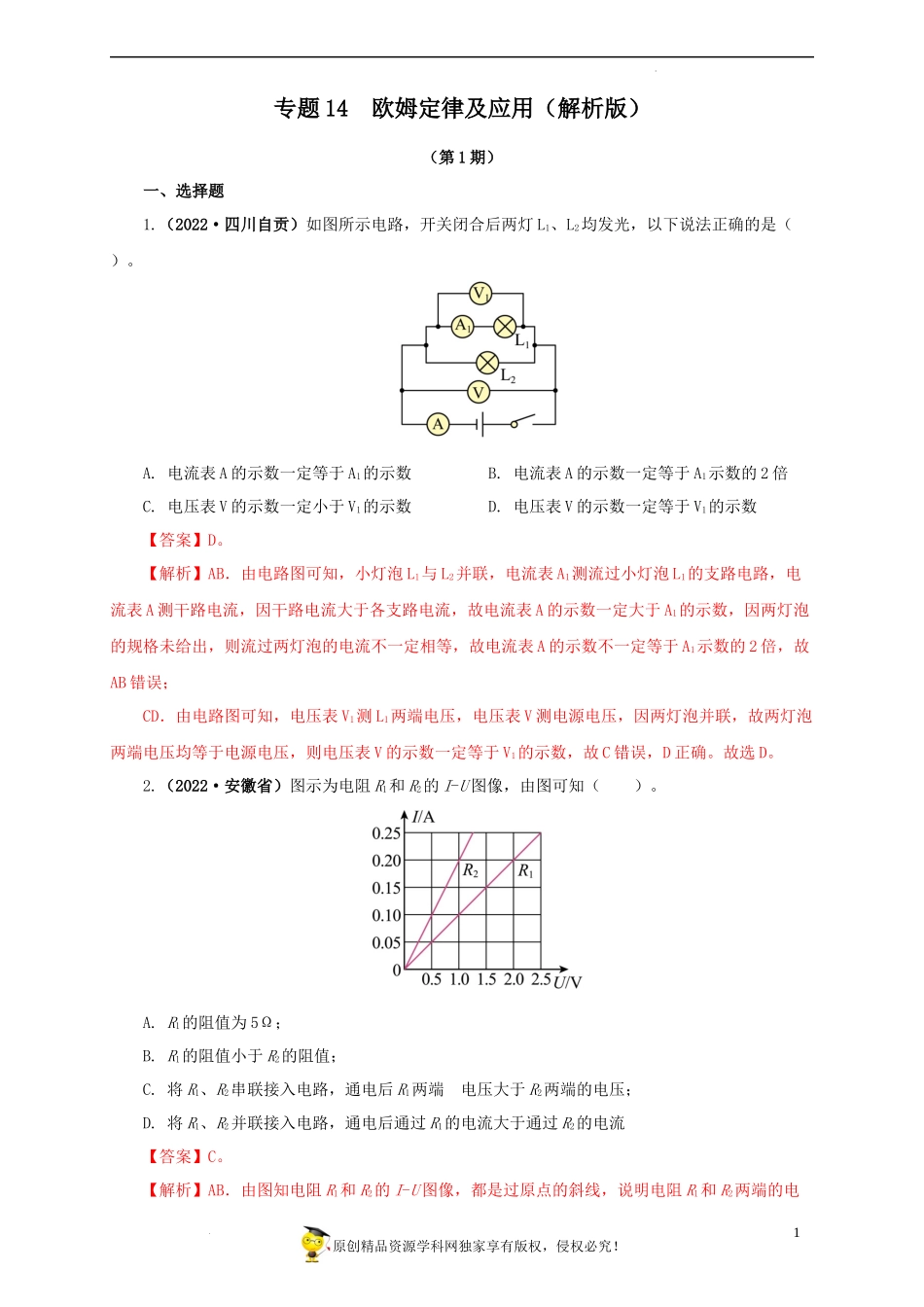

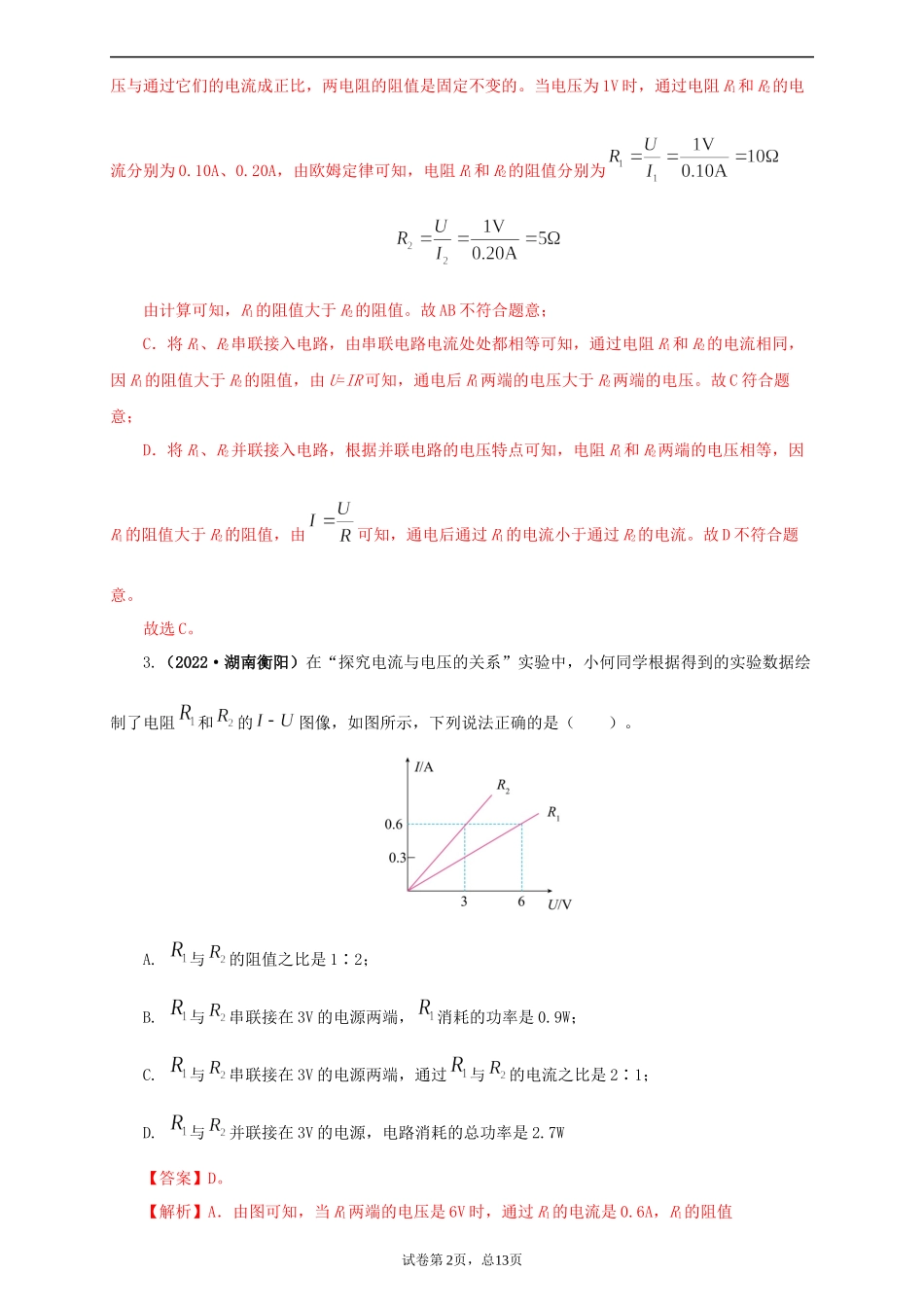

1原创精品资源学科网独家享有版权，侵权必究！学科网（北京）股份有限公司专题14欧姆定律及应用（解析版）（第1期）一、选择题1.（2022·四川自贡）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（）。A.电流表A的示数一定等于A1的示数B.电流表A的示数一定等于A1示数的2倍C.电压表V的示数一定小于V1的示数D.电压表V的示数一定等于V1的示数【答案】D。【解析】AB．由电路图可知，小灯泡L1与L2并联，电流表A1测流过小灯泡L1的支路电路，电流表A测干路电流，因干路电流大于各支路电流，故电流表A的示数一定大于A1的示数，因两灯泡的规格未给出，则流过两灯泡的电流不一定相等，故电流表A的示数不一定等于A1示数的2倍，故AB错误；CD．由电路图可知，电压表V1测L1两端电压，电压表V测电源电压，因两灯泡并联，故两灯泡两端电压均等于电源电压，则电压表V的示数一定等于V1的示数，故C错误，D正确。故选D。2.（2022·安徽省）图示为电阻R1和R2的I-U图像，由图可知（）。A.R1的阻值为5Ω；B.R1的阻值小于R2的阻值；C.将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压；D.将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流【答案】C。【解析】AB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电试卷第2页，总13页压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为1V时，通过电阻R1和R2的电流分别为0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为由计算可知，R1的阻值大于R2的阻值。故AB不符合题意；C．将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故C符合题意；D．将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由可知，通电后通过R1的电流小于通过R2的电流。故D不符合题意。故选C。3.（2022·湖南衡阳）在“探究电流与电压的关系”实验中，小何同学根据得到的实验数据绘制了电阻和的图像，如图所示，下列说法正确的是（）。A.与的阻值之比是1∶2；B.与串联接在3V的电源两端，消耗的功率是0.9W；C.与串联接在3V的电源两端，通过与的电流之比是2∶1；D.与并联接在3V的电源，电路消耗的总功率是2.7W【答案】D。【解析】A．由图可知，当R1两端的电压是6V时，通过R1的电流是0.6A，R1的阻值3原创精品资...
