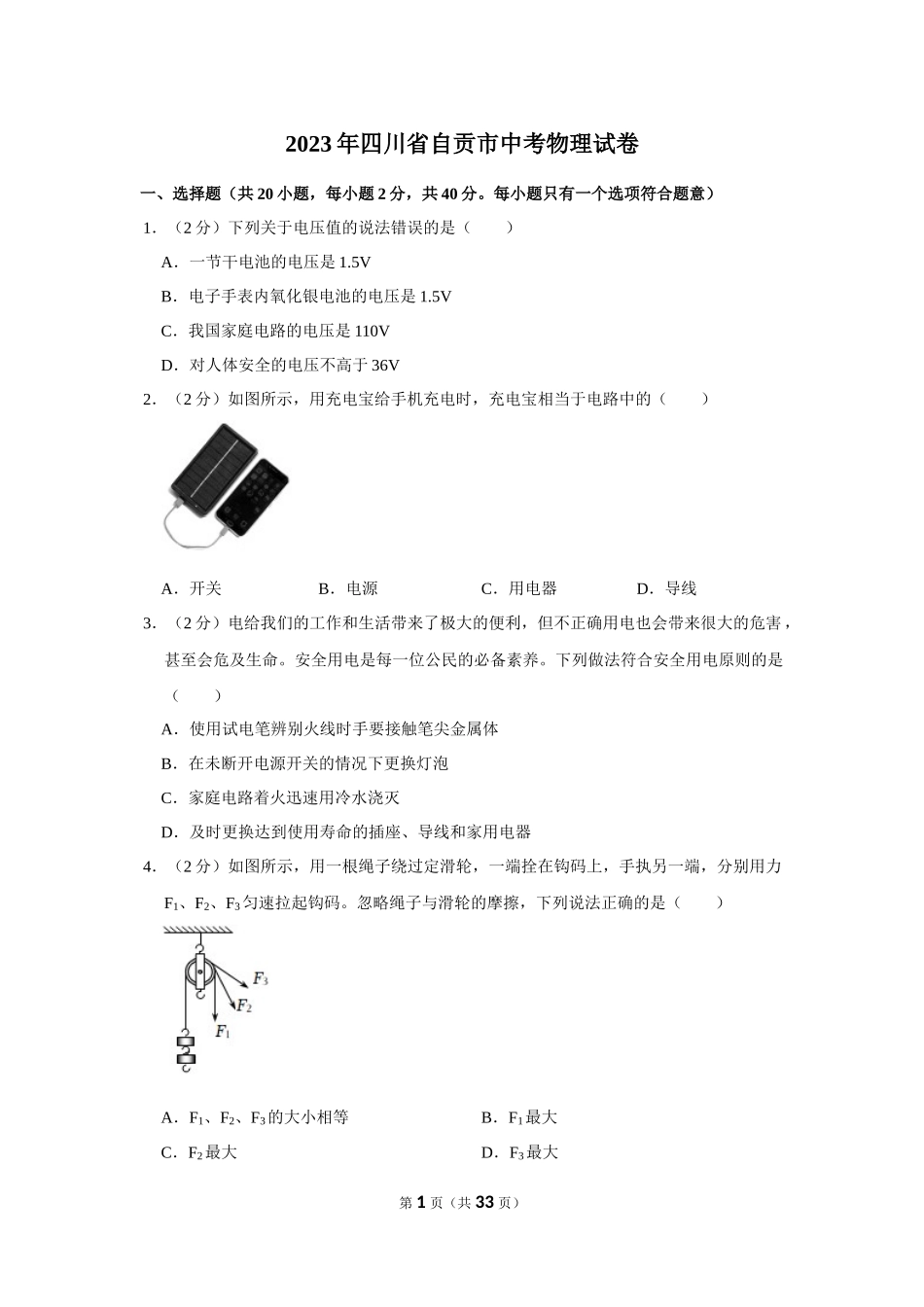

2023年四川省自贡市中考物理试卷
一、选择题(共20小题,每小题2分,共40分。每小题只有一个选项符合题意)
1.(2分)下列关于电压值的说法错误的是( )
A.一节干电池的电压是1.5V
B.电子手表内氧化银电池的电压是1.5V
C.我国家庭电路的电压是110V
D.对人体安全的电压不高于36V
2.(2分)如图所示,用充电宝给手机充电时,充电宝相当于电路中的( )
A.开关 B.电源 C.用电器 D.导线
3.(2分)电给我们的工作和生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。安全用电是每一位公民的必备素养。下列做法符合安全用电原则的是( )
A.使用试电笔辨别火线时手要接触笔尖金属体
B.在未断开电源开关的情况下更换灯泡
C.家庭电路着火迅速用冷水浇灭
D.及时更换达到使用寿命的插座、导线和家用电器
4.(2分)如图所示,用一根绳子绕过定滑轮,一端拴在钩码上,手执另一端,分别用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦,下列说法正确的是( )
A.F1、F2、F3的大小相等 B.F1最大
C.F2最大 D.F3最大
5.(2分)如图所示,将一根导线AB放置在蹄形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连。下列说法正确的是( )
A.AB不动,磁体水平向左快速移动,指针会偏转
B.磁体不动,AB水平向右快速移动,指针不偏转
C.磁体不动,AB竖直向上快速移动,指针会偏转
D.磁体不动,AB竖直向下快速移动,指针会偏转
6.(2分)近年来,我国在能源、信息与材料等领域取得了辉煌的成就。下列说法错误的是( )
A.我国目前的核电站是利用原子核裂变发电的
B.风能、水能、太阳能、核能都是可再生能源
C.光纤通信是利用激光在光导纤维中多次反射传输信息的
D.用超导材料制造输电线,可以大大降低输电线上的电能损耗
7.(2分)下列现象属于熔化的是( )
A.初春,冰雪消融汇流成溪
B.盛夏,冰棒周围出现“白气”
C.金秋,阳光照射迷雾散去
D.寒冬,双溪水库水面结冰
8.(2分)如图所示的工具在正常使用过程中,属于省力杠杆的是( )
A.食品夹 B.筷子
C.核桃夹 D.镊子
9.(2分)学校附近的居民经常听到课间操广播声,下列说法正确的是( )
A.广播声是由于空气振动产生的
B.居民关窗是在声源处减弱噪声
C.广播声通过空气传入居民耳中
D.调节音量是为了改变声音的音调

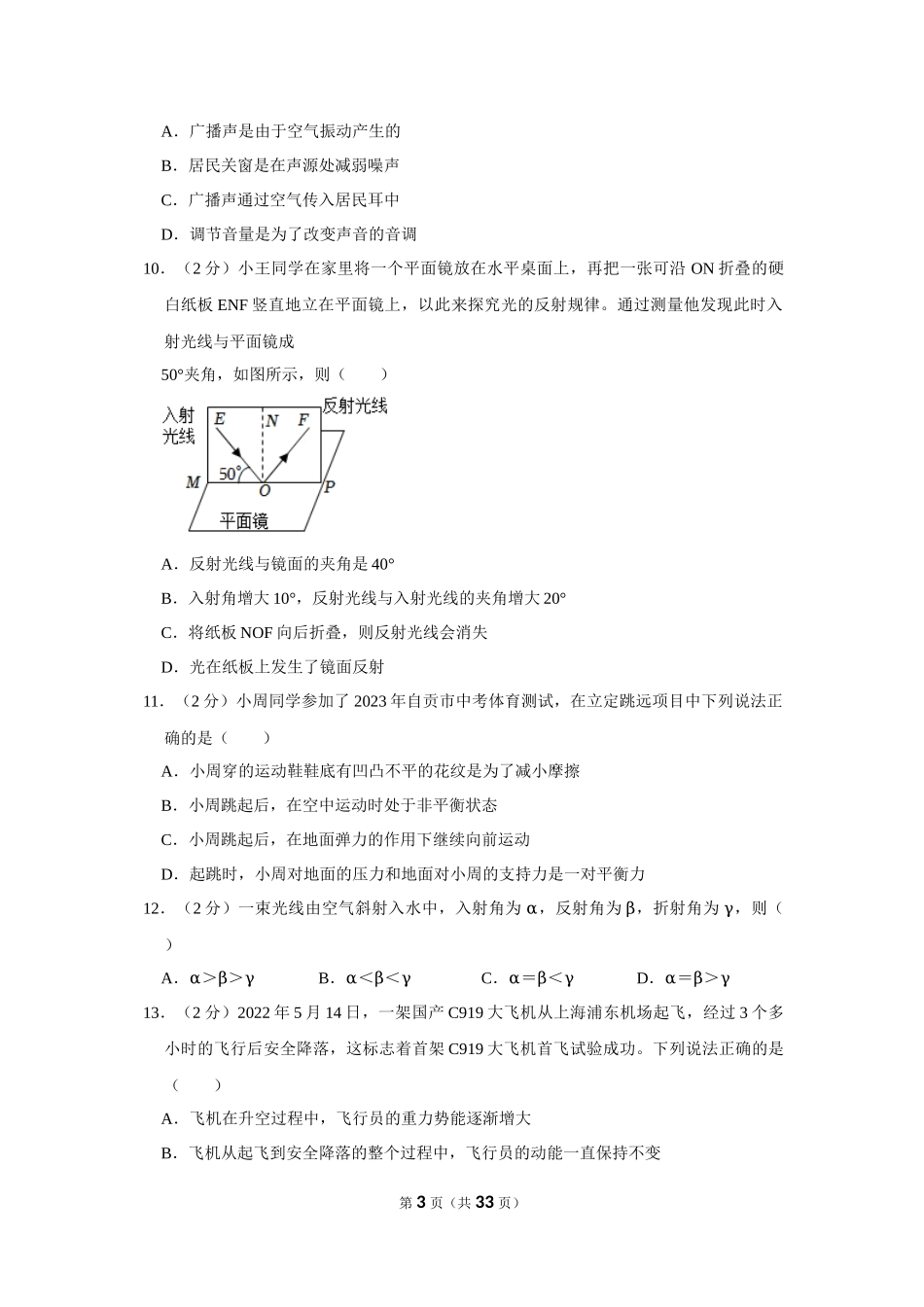

10.(2分)小王同学在家里将一个平面镜放在水平桌面上,再把一张可沿ON折叠的硬白纸板ENF竖直地立在平面镜上,以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成
50°夹角,如图所示,则( )
A.反射光线与镜面的夹角是40°
B.入射角增大10°,反射光线与入射光线的夹角增大20°
C.将纸板NOF向后折叠,则反射光线会消失
D.光在纸板上发生了镜面反射
11.(2分)小周同学参加了2023年自贡市中考体育测试,在立定跳远项目中下列说法正确的是( )
A.小周穿的运动鞋鞋底有凹凸不平的花纹是为了减小摩擦
B.小周跳起后,在空中运动时处于非平衡状态
C.小周跳起后,在地面弹力的作用下继续向前运动
D.起跳时,小周对地面的压力和地面对小周的支持力是一对平衡力
12.(2分)一束光线由空气斜射入水中,入射角为α,反射角为β,折射角为γ,则( )
A.α>β>γ B.α<β<γ C.α=β<γ D.α=β>γ
13.(2分)2022年5月14日,一架国产C919大飞机从上海浦东机场起飞,经过3个多小时的飞行后安全降落,这标志着首架C919大飞机首飞试验成功。下列说法正确的是( )
A.飞机在升空过程中,飞行员的重力势能逐渐增大
B.飞机从起飞到安全降落的整个过程中,飞行员的动能一直保持不变
C.飞机从起飞到安全降落的整个过程中,飞机的机械能一直保持不变
D.飞机降落后,在水平跑道上滑行过程中,飞机的动能转化为重力势能
14.(2分)由欧姆定律I=UR变形可得R=UI,下列说法正确的是( )
A.导体电阻大小跟它两端的电压成正比
B.导体电阻大小跟通过它的电流成反比
C.导体电阻大小由它两端电压和通过电流决定
D.导体电阻大小等于它两端电压与通过电流的比值
15.(2分)在富顺高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是( )
A. B.
C. D.
16.(2分)下列四幅图涉及的物理知识说法错误的是( )
A.军舰从长江驶入大海后,舰身要上浮一些
B.轮船通过船闸从下游驶到上游,船闸是利用连通器原理工作的
C.飞机机翼设计成流线型,利用了机翼上方空气流速慢,压强小
D.“祝融号”火星车设计有宽大的轮子可以减小压强
17.(2分)杆秤是一种中国传统的称量工具,凝聚着中国人民的智慧。如图所示,O为杆秤提纽,OA=8cm,秤砣质量m=0.2kg,不挂重物和秤砣时,手提提纽,杆秤可水平平衡。用它称鱼,当秤砣置于B点时,杆秤再次水平平衡,此时测得OB=32cm,则鱼的质量为( )
A.1.0kg B.0.8kg C.0.6kg D.0.4kg
18.(2分)如图所示,电源电压保持不变。闭合开关S后,在滑动变阻器R2的滑片P由最右端向中点移动过程中,变小的是( )
A.电压表V的示数
B.电流表A2的示数
C.电流表A示数与电流表A2示数的差值
D.电压表V示数与电流表A示数的比值
19.(2分)甲、乙、丙三种物质的质量与体积的关系如图所示,ρ甲、ρ乙、ρ丙、ρ水分别代表甲、乙、丙和水的密度,下列说法正确的是(ρ水=1×103kg/m3)( )
A.ρ丙>ρ乙>ρ甲且ρ甲>ρ水 B.ρ甲>ρ乙>ρ丙且ρ丙>ρ水
C.ρ甲>ρ乙>ρ丙且ρ乙=ρ水 D.ρ乙>ρ丙>ρ甲且ρ甲<ρ水
20.(2分)如图所示,R0是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小。R是电阻箱(已调至合适阻值),它们和继电器组成自动控制电路来控制路灯,白天路灯熄灭,夜晚路灯亮起。下列说法正确的是( )
A.电路工作时,电磁铁上端为N极
B.给路灯供电的电源应接在b、c两端
C.路灯发光时把电能全部转化为光能
D.控制电路电源电压减小后,傍晚时路灯比原来早一些亮
二、填空题(共6小题,每空1分,共12分)
21.(2分)如图物体A的长度为 cm,停表的读数为 。
22.(2分)如图所示,图A、B、C、D是四冲程汽油机的工作示意图,图E、F是演示实验的示意图。B图是 冲程,与它原理相同的是 图所示的演示实验。
23.(2分)如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的两片金属箔张开一定的角度。两片金属箔张开是因为在这个过程中 (选填“产生了电荷”或“电荷发生了转移”)使两片金属箔带上了 电荷(选填“同种”或“异种”)。
24.(2分)为了保护同学们的视力,自贡很多学校教室里的日光灯更换成为LED护眼灯,教室里的9盏护眼灯的连接方式是 联(选填“串”或“并”)。如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会 (选填“增大”、“减小”或“不变”)。
25.(2分)司机开车系上安全带可以减小紧急刹车时由于 造成的伤害;小汽车的外观呈流型,在高速行驶时小汽车对地面的压力 重力(选填“大于”、“小于”或“等于”)。
26.(2分)现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个,将这些元件用导线连成电路后,闭合开关,滑动变阻器的滑片从最左端向右滑动的过程中,电压表的示数从4V开始减小,电流表的示数从0.4A开始增大。则滑动变阻器的最大阻值为 Ω,在滑片移动过程中小灯泡消耗的最大电功率与整个电路消耗的最小电功率之比为 。
三、简述、作图、实验题(共6小题,共33分)
27.(4分)夏天,小刚到小玉家去玩,小玉从冰箱里拿出饮料倒入玻璃杯请小刚喝。不一会,小刚发现杯壁上出现了一些小水珠。
(1)杯壁上出现小水珠的现象属于哪种物态变化? ;
(2)请简述形成这种现象的原因: 。
28.(2分)如图所示,物体A静止在斜面上,请画出物体A的受力示意图。
29.(3分)如图所示,自贡某学校物理“创新”实验小组的同学要设计一个自动防盗报警电路,要求:晚间开关S闭合后,灯亮电铃不响;当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请用笔画线代替导线,按要求连接如图所示的电路元件。
30.(6分)小明同学将点燃的蜡烛、凸透镜和光屏放在如图所示的位置时,在光屏上观察到了清晰的像。
(1)由图可以判断出实验所用透镜的焦距为 cm。
(2)小明把蜡烛移到光具座的10cm刻度线处,需要把光屏向 适当移动(选填“左”或“右”),才能在光屏上得到一个清晰的像,此时的像将 (选填“变大”、“变小”或“不变”)。
31.(9分)小周利用如图甲所示电路,测量标有“2.5V”字样的灯泡L正常发光时的电阻和电功率。请按要求完成下列问题:
(1)请用笔画线代替导线,将图甲所示的实物图连接完整;
(2)连接电路后,闭合开关S,发现灯泡不亮,电压表有示数且接近电源电压,电流表示数为零,产生这种现象的原因可能是: ;
(3)排除故障后进行实验,闭合开关S,发现电压表的示数为0.5V,为使灯泡L两端电压达到额定电压,应向 端(选填“A”或“B”)移动滑动变阻器的滑片P,直到观察到电压表示数为2.5V。此时,电流表示数如图乙所示,电流表示数为 A,则灯泡L正常发光时的电阻为 Ω,电功率为 W。
32.(9分)某兴趣小组在探究“滑动摩擦力的大小与什么因素有关”时,用同一木块分别做了如图所示的甲、乙、丙三次实验。
(1)甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块,根据二力平衡知识,弹簧测力计对木块的拉力大小 滑动摩擦力的大小(选填“大于”、“等于”或“小于”);
(2)通过对比甲、乙两次实验可知:在接触面的粗糙程度相同时, 越大,滑动摩擦力越大;
(3)通过对比 两次实验可知:在压力相同时,接触面越粗糙,滑动摩擦力越大;
(4)兴趣小组的同学利用甲图实验装置继续探究滑动摩擦力与速度的关系,改变拉动木块的速度,进行实验,记录的实验数据如下表:
实验次数
1
2
3
4
运动速度(m/s)
0.3
0.4
0.5
0.6
测力计的示数(N)
1.2
1.2
1.2
1.2
分析实验数据可知:滑动摩擦力的大小与物体运动的速度 (选填“有关”或“无关”);
(5)小组交流讨论时发现:在实验中很难使木块做匀速直线运动,于是小伟设计了如图丁所示的实验装置,该装置的优点是 长木板B做匀速直线运动(选填“需要”或“不需要”)。
四、计算题(共2小题,共15分。解答时应写出必要的文字说明,方程式和重要演算步骤只写出最后答案的不能得分。有数值计算的题,答案中必须明确写出数值和单位。)
33.(7分)为保家卫国,加强国防建设,我国自主研制了一款两栖坦克,坦克发动机最大功率为440kW,满载时质量是24t,在野外陆地的最大速度是60km/h,在水中的最大速度是14km/h。已知ρ水=1×103kg/m3,g=10N/kg,请完成下列问题:
(1)坦克满载在水中行进时,排开水的体积是多少?
(2)坦克每条履带与地面的接触面积是2m2,满载时对水平地面的压强多大?
(3)在某次演习中,坦克以最大功率在水中行驶10min,发动机所做的功是多少?
34.(8分)图甲是一款多功能养生壶,图乙是它的简化电路图,其中R1、R2为电热丝,R1=R2且电阻不变,下表为其铭牌,其中高温挡的额定功率已模糊不清,已知c水=4.2×103J/(kg•℃)。在正常工作的情况下,试问:
项目
参数
电源电压(V)
220
低温挡功率(W)
200
中温挡功率(W)
400
高温挡功率(W)
容积(L)
1.5
(1)在1标准大气压下,将初温是30℃的一壶水烧开,水需要吸收多少热量?
(2)高温挡功率是多少?
(3)若养生壶用高温挡来加热且加热效率为75%,烧开这一壶水需要多长时间?
2023年四川省自贡市中考物理试卷
参考答案与试题解析
一、选择题(共20小题,每小题2分,共40分。每小题只有一个选项符合题意)
1.(2分)下列关于电压值的说法错误的是( )
A.一节干电池的电压是1.5V
B.电子手表内氧化银电池的电压是1.5V
C.我国家庭电路的电压是110V
D.对人体安全的电压不高于36V
【解答】解:A、由生活常识可知,一节新干电池的电压是1.5V,故A正确;
B、由生活常识可知,电子手表内氧化银电池的电压是1.5V,故B正确;
C、由生活常识可知,我国家庭电路的电压是220V,故C错误;
D、根据我国的相关规定可知,对人体安全的电压不高于36V,故D正确。
故选:C。
2.(2分)如图所示,用充电宝给手机充电时,充电宝相当于电路中的( )
A.开关 B.电源 C.用电器 D.导线
【解答】解:充电宝给手机充电时,充电宝提供电能,充电宝相当于电路中电源。
故选:B。
3.(2分)电给我们的工作和生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。安全用电是每一位公民的必备素养。下列做法符合安全用电原则的是( )
A.使用试电笔辨别火线时手要接触笔尖金属体
B.在未断开电源开关的情况下更换灯泡
C.家庭电路着火迅速用冷水浇灭
D.及时更换达到使用寿命的插座、导线和家用电器
【解答】解:A.在使用试电笔时,应用手接触笔尾的金属体,用笔尖接触导线,手指不能碰到笔尖的金属体,故A错误;
B.更换家用灯泡,必须先关闭电源,以防引起触电,故B错误;
C.生活中的水是导体,故电线着火时迅速泼水浇灭火焰,易造成触电,故C错误;
D.插座、导线和家用电器等达到使用寿命后继续使用,容易造成触电事故,故D正确。
故选:D。
4.(2分)如图所示,用一根绳子绕过定滑轮,一端拴在钩码上,手执另一端,分别用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦,下列说法正确的是( )
A.F1、F2、F3的大小相等 B.F1最大
C.F2最大 D.F3最大
【解答】解:由图可知,图中滑轮是定滑轮,定滑轮不能省力,忽略绳子与滑轮的摩擦,所以F1、F2、F3都与物体重力相等,所以三种拉法所用拉力一样大,故BCD错误,故A正确。
故选:A。
5.(2分)如图所示,将一根导线AB放置在蹄形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连。下列说法正确的是( )
A.AB不动,磁体水平向左快速移动,指针会偏转
B.磁体不动,AB水平向右快速移动,指针不偏转
C.磁体不动,AB竖直向上快速移动,指针会偏转
D.磁体不动,AB竖直向下快速移动,指针会偏转
【解答】解:A.AB不动,磁体水平向左快速移动,AB做切割磁感线运动,会产生感应电流,灵敏电流表指针会偏转,故A正确;
B.磁体不动,AB水平向右快速移动,AB做切割磁感线运动,会产生感应电流,灵敏电流表指针会偏转,故B错误;
CD.磁体不动,AB竖直向上、向下运动,AB没有做切割磁感线运动,不会产生感应电流,灵敏电流表指针不会偏转,故CD错误。
故选:A。
6.(2分)近年来,我国在能源、信息与材料等领域取得了辉煌的成就。下列说法错误的是( )
A.我国目前的核电站是利用原子核裂变发电的
B.风能、水能、太阳能、核能都是可再生能源
C.光纤通信是利用激光在光导纤维中多次反射传输信息的
D.用超导材料制造输电线,可以大大降低输电线上的电能损耗
【解答】解:A、核电站的核心设备反应堆,利用的是可控核裂变发电,故A正确;
B、太阳能、水能、风能等可以在自然界里源源不断地得到,是可再生能源;核能在短期内不能从自然界得到补充,是不可再生能源,故B错误;
C、光纤通信,是利用激光在纤维材料中多次反射传输信息的,故C正确;
D、如果用超导材料作为输电线,由于超导材料的电阻为0,则可以避免电流热效应产生的能量损耗,即可大大降低输电过程中的电能损耗,故D正确。
故选:B。
7.(2分)下列现象属于熔化的是( )
A.初春,冰雪消融汇流成溪
B.盛夏,冰棒周围出现“白气”
C.金秋,阳光照射迷雾散去
D.寒冬,双溪水库水面结冰
【解答】解:A、冰雪消融,冰由固态变为液态是熔化,故A正确;
B、白气是空气中的水蒸气遇冷变成的小水珠,是液化现象,故B错误;
C、雾是小水珠,被太阳的照射后,小水珠由液态变成气态,是汽化现象,故C错误;
D、水面结冰,是凝固现象,故D错误。
故选:A。
8.(2分)如图所示的工具在正常使用过程中,属于省力杠杆的是( )
A.食品夹 B.筷子
C.核桃夹 D.镊子
【解答】解:A、食品夹子的动力臂比阻力臂短,是费力杠杆,故A不符合题意;
B、筷子的动力臂比阻力臂短,是费力杠杆,故B不符合题意;
C、核桃夹的动力臂比阻力臂长,是省力杠杆,故C符合题意;
D、镊子的动力臂比阻力臂短,是费力杠杆,故D不符合题意。
故选:C。
9.(2分)学校附近的居民经常听到课间操广播声,下列说法正确的是( )
A.广播声是由于空气振动产生的
B.居民关窗是在声源处减弱噪声
C.广播声通过空气传入居民耳中
D.调节音量是为了改变声音的音调
【解答】解:A.课间操广播声是由于喇叭内纸盆振动产生的,故A错误;
B.关窗是为了在传播过程中减弱噪声,故B错误;
C.播声通过空气传入居民耳中,故C正确;
D.调节音量按钮实质上是在改变声音的响度,故D错误。
故选:C。
10.(2分)小王同学在家里将一个平面镜放在水平桌面上,再把一张可沿ON折叠的硬白纸板ENF竖直地立在平面镜上,以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成
50°夹角,如图所示,则( )
A.反射光线与镜面的夹角是40°
B.入射角增大10°,反射光线与入射光线的夹角增大20°
C.将纸板NOF向后折叠,则反射光线会消失
D.光在纸板上发生了镜面反射
【解答】解:
解:A、已知入射光线与平面镜的夹角为50°,因此入射角是90°﹣50°=40°,根据光的反射定律,反射角等于入射角,因此反射角也是40°,反射光线与镜面的夹角是90°﹣40°=50°,故A正确;
B、当入射角增大10°,根据光的反射定律,反射角等于入射角,反射角也增大10°,反射光线与入射光线的夹角增大20°,故B正确;
C、光在反射时,反射光线、入射光线、法线在同一平面内,图乙中,将纸板NOF向后折时在纸板上看不到反射光线,此实验现象说 明反射光线、入射光线和法线在同一平面,反射光线依然存在,故C错误。
D、在纸板上能看到光的传播路径,这是因为光在纸板上发生了漫反射,光线可以射向不同的方向,故D错误。
故选:B。
11.(2分)小周同学参加了2023年自贡市中考体育测试,在立定跳远项目中下列说法正确的是( )
A.小周穿的运动鞋鞋底有凹凸不平的花纹是为了减小摩擦
B.小周跳起后,在空中运动时处于非平衡状态
C.小周跳起后,在地面弹力的作用下继续向前运动
D.起跳时,小周对地面的压力和地面对小周的支持力是一对平衡力
【解答】解:A、小周跑步穿的运动鞋鞋底有凹凸不平的花纹,是在压力一定时,通过增大接触面的粗糙程度来增大摩擦力,故A错误;
B、小周跳起后,在空中运动时只受重力作用,合力大小不为0,处于非平衡状态,故B正确;
C、小周跳起后,不再受到地面弹力的作用下,之所以继续向前运动,是因为小周具有惯性,故C错误;
D、小周对地面的压力和地面对小周的支持力,不是作用在同一个物体上,不是平衡力,故D错误。
故选:B。
12.(2分)一束光线由空气斜射入水中,入射角为α,反射角为β,折射角为γ,则( )
A.α>β>γ B.α<β<γ C.α=β<γ D.α=β>γ
【解答】解:(1)一束光线由空气斜射入水中时,由光的反射定律可知,反射角等于入射角,即β=α;
(2)当光从空气斜射入水中时,由光的折射定律可知,折射角小于入射角,即γ<α;
综上所述,三个角之间的关系为:α=β>γ,故D正确。
故选:D。
13.(2分)2022年5月14日,一架国产C919大飞机从上海浦东机场起飞,经过3个多小时的飞行后安全降落,这标志着首架C919大飞机首飞试验成功。下列说法正确的是( )
A.飞机在升空过程中,飞行员的重力势能逐渐增大
B.飞机从起飞到安全降落的整个过程中,飞行员的动能一直保持不变
C.飞机从起飞到安全降落的整个过程中,飞机的机械能一直保持不变
D.飞机降落后,在水平跑道上滑行过程中,飞机的动能转化为重力势能
【解答】解:
A、飞机在升空过程中,飞行员的质量不变,高度变大,重力势能逐渐增大,故A正确;
B、飞机从起飞到安全降落的整个过程中,飞行员的质量不变,速度发生了变化,动能发生了变化,故B错误;
C、飞机从起飞到安全降落的整个过程中,质量不变,速度先变大后变小,动能先变大后变小;高度先变大后变小,机械能先变大后变小,故C错误;
D、飞机降落后,在水平跑道上滑行过程中,飞机的质量不变,高度不变,重力势能不变,速度变小,动能减小,不是动能转化为重力势能,故D错误。
故选:A。
14.(2分)由欧姆定律I=UR变形可得R=UI,下列说法正确的是( )
A.导体电阻大小跟它两端的电压成正比
B.导体电阻大小跟通过它的电流成反比
C.导体电阻大小由它两端电压和通过电流决定
D.导体电阻大小等于它两端电压与通过电流的比值
【解答】解:导体的电阻是导体本身所具有的阻碍电流的性质,与通过它的电流、它两端的电压无关,电阻不随着电压和电流的改变而改变,导体电阻大小等于它两端电压与通过电流的比值。
故选:D。
15.(2分)在富顺高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是( )
A. B.
C. D.
【解答】解:根据题意可知,只有两个开关都闭合的情况下,闸机门自动打开,这说明两个开关相互影响,是串联的,然后与电动机串联,故A正确。
故选:A。
16.(2分)下列四幅图涉及的物理知识说法错误的是( )
A.军舰从长江驶入大海后,舰身要上浮一些
B.轮船通过船闸从下游驶到上游,船闸是利用连通器原理工作的
C.飞机机翼设计成流线型,利用了机翼上方空气流速慢,压强小
D.“祝融号”火星车设计有宽大的轮子可以减小压强
【解答】解:A.海军南昌舰始终处于漂浮状态,浮力等于自身的重力,所以它从长江开到黄海,浮力大小保持不变,由于海水的密度大于长江水的密度,则由F浮=ρ液gV排可知,在浮力大小不变时,液体密度变大,排开液体的体积会变小,故舰身会上浮一些,故A正确;
B.船闸的下游阀门打开时,下游和闸室构成连通器,上游阀门打开时,上游和闸室构成连通器;所以,船闸是利用连通器原理工作的,故B正确;
C.飞机机翼设计成流线型,上方空气流速大、压强小,下方空气流速小、压强大,则机翼受到向上的压强差,即产生了向上的升力,故C错误;
D.“祝融号”火星车设计有宽大的轮子,是在压力一定时,通过增大受力面积来减小压强,故D正确。
故选:C。
17.(2分)杆秤是一种中国传统的称量工具,凝聚着中国人民的智慧。如图所示,O为杆秤提纽,OA=8cm,秤砣质量m=0.2kg,不挂重物和秤砣时,手提提纽,杆秤可水平平衡。用它称鱼,当秤砣置于B点时,杆秤再次水平平衡,此时测得OB=32cm,则鱼的质量为( )
A.1.0kg B.0.8kg C.0.6kg D.0.4kg
【解答】解:杆秤绕提纽O转动,所以点O是杆秤的支点,作用在A处的力使杆秤逆时针转动,由于杆秤水平平衡,其力臂是OA,作用在B处的力使杆秤顺时针转动,其力臂是OB;
根据杠杆的平衡条件F1×l1=F2×l2可得:m鱼g×OA=m秤砣g×OB,即m鱼×8cm=0.2kg×32cm,
解得m鱼=0.8kg。
故B正确,ACD错误。
故选:B。
18.(2分)如图所示,电源电压保持不变。闭合开关S后,在滑动变阻器R2的滑片P由最右端向中点移动过程中,变小的是( )
A.电压表V的示数
B.电流表A2的示数
C.电流表A示数与电流表A2示数的差值
D.电压表V示数与电流表A示数的比值
【解答】解:由电路图可知,R1与R2并联,电流表A测干路电流,电流表A2测R2支路的电流,电压表测量电源的电压;
由于电源电压不变,移动滑片时,电压表V示数保持不变,故A不符合题意;
因并联电路中各支路独立工作、互不影响,所以滑片移动时通过R1支路的电流不变;
闭合开关S,当滑动变阻器的滑片P由最右端向中间移动时,滑动变阻器接入电路中的电阻变小,根据I=UR可知,通过滑动变阻器的电流变大,电流表A2的示数变大,故B不符合题意;
根据并联电路的电流关系可知,干路中的电流变大,即电流表A示数变大;
电流表A示数与电流表A2示数的差值为通过定值电阻R1的电流,所以电流表A示数与电流表A2示数的差值不变,故C不符合题意;
由于电压表V的示数不变,电流表A示数变大,所以电压表V示数与电流表A示数的比值变小,故D符合题意。
故选:D。
19.(2分)甲、乙、丙三种物质的质量与体积的关系如图所示,ρ甲、ρ乙、ρ丙、ρ水分别代表甲、乙、丙和水的密度,下列说法正确的是(ρ水=1×103kg/m3)( )
A.ρ丙>ρ乙>ρ甲且ρ甲>ρ水 B.ρ甲>ρ乙>ρ丙且ρ丙>ρ水
C.ρ甲>ρ乙>ρ丙且ρ乙=ρ水 D.ρ乙>ρ丙>ρ甲且ρ甲<ρ水
【解答】解:由图像可知,当甲、乙、丙三种物质的体积相等时,它们的质量关系为m甲>m乙>m丙,
由ρ=mV可知它们的密度关系为ρ甲>ρ乙>ρ丙,故AD错误;
当m乙=10g时,V乙=10cm3,
则ρ乙=m乙V乙=10g10cm3=1.0g/cm3=1×103kg/m3=ρ水,
所以,ρ丙<ρ水,故B错误,C正确。
故选:C。
20.(2分)如图所示,R0是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小。R是电阻箱(已调至合适阻值),它们和继电器组成自动控制电路来控制路灯,白天路灯熄灭,夜晚路灯亮起。下列说法正确的是( )
A.电路工作时,电磁铁上端为N极
B.给路灯供电的电源应接在b、c两端
C.路灯发光时把电能全部转化为光能
D.控制电路电源电压减小后,傍晚时路灯比原来早一些亮
【解答】解:A、根据图示可知,电流从电磁铁的上端流入,根据安培定则可知,电磁铁的上端为S极,故A错误;
B、晚上时的光线暗,光敏电阻的电阻值大,电路中的电流值小,所以静触点与a接通,所以要达到晚上灯亮,白天灯灭,则路灯供电的电源应接在a、b之间,故B错误;
C、路灯工作时电能转化为光能、内能,不是全部转化为光能,故C错误;
D、电源电压减小后,在其它条件不变时,根据欧姆定律可知,电路中的电流变小,电磁铁中的磁性变弱,傍晚时路灯比原来早一些亮,故D正确。
故选:D。
二、填空题(共6小题,每空1分,共12分)
21.(2分)如图物体A的长度为 2.75 cm,停表的读数为 110.0s 。
【解答】解:由图可知,刻度尺1cm之间有10小格,每一小格为0.1cm,即刻度尺的分度值为0.1cm。物体左侧与4.00cm刻度线对齐,右侧在6.70刻度线和6.80刻度线中间,所以物体的长度为:
L=6.75cm﹣4.00cm=2.75cm;
停表分度值是0.1s,此时的读数为1min50.0s,即110.0s。
故答案为:2.75;110.0s。
22.(2分)如图所示,图A、B、C、D是四冲程汽油机的工作示意图,图E、F是演示实验的示意图。B图是 压缩 冲程,与它原理相同的是 E 图所示的演示实验。
【解答】解:(1)A图中,进气门开启,活塞下行,气体流入汽缸,是吸气冲程;
B图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,此冲程将机械能转化为内能;
C图中,两气门都关闭,活塞下行,汽缸容积变大,是做功冲程,此冲程将内能转化为机械能;
D图中,排气门开启,活塞上行,气体流出汽缸,是排气冲程;
(2)E图是用力将活塞压下,活塞对空气做功,空气的内能增大,温度升高,达到了棉花的着火点,棉花就会燃烧。是通过对物体做功来增大物体内能的,即是将机械能转化为内能的过程;F图是水蒸气膨胀对外做功,将塞子冲出,是内能转化为机械能。
综上所述,图E、F是演示实验的原理示意图。B图是压缩冲程,与它原理相同的是E图所示的演示实验。
故答案为:压缩;E。
23.(2分)如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的两片金属箔张开一定的角度。两片金属箔张开是因为在这个过程中 电荷发生了转移 (选填“产生了电荷”或“电荷发生了转移”)使两片金属箔带上了 同种 电荷(选填“同种”或“异种”)。
【解答】解:毛皮摩与橡胶棒摩擦时,橡胶棒因得到电子而带负电荷,接触验电器金属球后橡胶棒上多余的电子会转移到验电器上,验电器的金属箔因带同种电荷相互排斥而张开一定的角度。
故答案为:电荷发生了转移;同种。
24.(2分)为了保护同学们的视力,自贡很多学校教室里的日光灯更换成为LED护眼灯,教室里的9盏护眼灯的连接方式是 并 联(选填“串”或“并”)。如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会 增大 (选填“增大”、“减小”或“不变”)。
【解答】解:每个教室里的这9盏护眼灯是互不影响的,所以它们之间一定是并联的;
家庭电路中各用电器是并联的,如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则家庭电路中又多了一条支路,因并联电路中干路电流等于各支路电流之和,则教室电路中的总电流会增大。
故答案为:并;增大。
25.(2分)司机开车系上安全带可以减小紧急刹车时由于 惯性 造成的伤害;小汽车的外观呈流型,在高速行驶时小汽车对地面的压力 小于 重力(选填“大于”、“小于”或“等于”)。
【解答】解:(1)司机开车系上安全带,这是为了减小紧急刹车时由于人的惯性带来的伤害;
(2)小汽车高速行驶时,车顶的空气流速大于车底的空气流速,车顶空气压强小于车底空气压强,所以会产生向上的压强差,即而产生一定大小的向上的升力,使小汽车对地面的压力小于小汽车所受的重力。
故答案为:惯性;小于。
26.(2分)现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个,将这些元件用导线连成电路后,闭合开关,滑动变阻器的滑片从最左端向右滑动的过程中,电压表的示数从4V开始减小,电流表的示数从0.4A开始增大。则滑动变阻器的最大阻值为 10 Ω,在滑片移动过程中小灯泡消耗的最大电功率与整个电路消耗的最小电功率之比为 5:4 。
【解答】解:由题意可知,将滑动变阻器的滑片从最左端向右滑动的过程中,电压表的示数减小,电流表的示数增大,则电压表并联在滑动变阻器两端,否则两电表示数应同时增大或同时减小。
结合题意可知,滑动变阻器与灯泡串联,电压表测变阻器两端的电压,电流表测电路中的电流,如下图所示:
当电压表的示数为4V时,电路中的电流为0.4A,由图象可知此时灯泡两端的电压UL=2V,
因串联电路中总电压等于各分电压之和,
所以,电源的电压:U=U滑+UL=4V+2V=6V;
由I=UR可得,滑动变阻器的最大阻值:
R滑=U滑I=4V0.4A=10Ω;
此时电路中电流最小,则整个电路的最小功率:
Pmin=UI=6V×0.4A=2.4W;
当变阻器接入电路中的电阻最小为0时,灯泡两端的电压和电源电压相等,此时灯泡的功率最大,
由图象可知,当U=6V时,通过灯泡的电流:I′=0.5A,
小灯泡的最大功率:PL大=UI′=6V×0.5A=3W;
灯泡消耗的最大电功率与整个电路消耗的最小电功率的比值:PL大Pmin=3W2.4W=54;
故答案为:10;5:4。
三、简述、作图、实验题(共6小题,共33分)
27.(4分)夏天,小刚到小玉家去玩,小玉从冰箱里拿出饮料倒入玻璃杯请小刚喝。不一会,小刚发现杯壁上出现了一些小水珠。
(1)杯壁上出现小水珠的现象属于哪种物态变化? 液化 ;
(2)请简述形成这种现象的原因: 从冰箱里拿出的饮料温度较低,倒入玻璃杯后,玻璃杯的温度也较低;室内空气中的水蒸气遇到温度较低的玻璃杯液化成小水滴附着在玻璃杯上 。
【解答】解:(1)小玉从冰箱里拿出饮料倒入玻璃杯里,小刚发现玻璃杯壁上有一些小水珠,这些小水珠是空气中的水蒸气遇冷的杯子液化成的小水珠。
(2)从冰箱里拿出的饮料温度较低,倒入玻璃杯后,玻璃杯的温度也较低;室内空气中的水蒸气遇到温度较低的玻璃杯液化成小水滴附着在玻璃杯上。
故答案为:(1)液化;(2)从冰箱里拿出的饮料温度较低,倒入玻璃杯后,玻璃杯的温度也较低;室内空气中的水蒸气遇到温度较低的玻璃杯液化成小水滴附着在玻璃杯上。
28.(2分)如图所示,物体A静止在斜面上,请画出物体A的受力示意图。
【解答】解:从A的重心分别沿竖直向下、沿斜面向上和垂直于斜面向上的方向画一条带箭头的线段,分别用G、f和F表示重力、摩擦力和支持力。如下图所示:
29.(3分)如图所示,自贡某学校物理“创新”实验小组的同学要设计一个自动防盗报警电路,要求:晚间开关S闭合后,灯亮电铃不响;当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请用笔画线代替导线,按要求连接如图所示的电路元件。
【解答】解:从电源正极依次串联开关、灯泡以及电铃回到电源负极,然后将AB并联在电铃两端,如下图所示:
30.(6分)小明同学将点燃的蜡烛、凸透镜和光屏放在如图所示的位置时,在光屏上观察到了清晰的像。
(1)由图可以判断出实验所用透镜的焦距为 15.0 cm。
(2)小明把蜡烛移到光具座的10cm刻度线处,需要把光屏向 左 适当移动(选填“左”或“右”),才能在光屏上得到一个清晰的像,此时的像将 变小 (选填“变大”、“变小”或“不变”)。
【解答】解:(1)当凸透镜成的像是等大的倒立的实像时,物距和像距均为焦距的2倍,由图可知物距或像距为30.0cm,则凸透镜的焦距为15.0cm;
(2)由“物远像近像变小”可知,当把点燃的蜡烛由图中所示位置向左移至光具座的10cm刻度时
