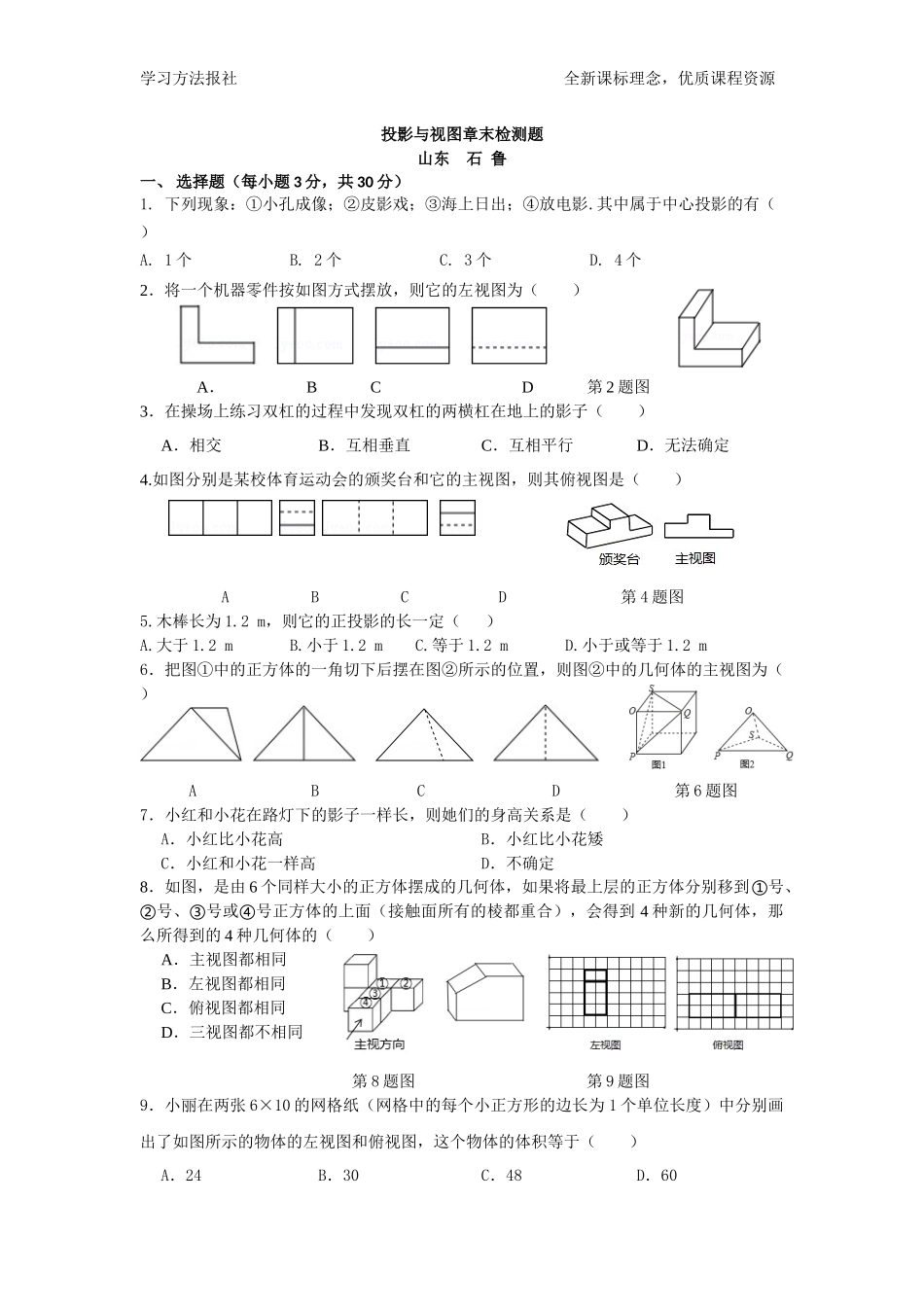

学习方法报社全新课标理念，优质课程资源投影与视图章末检测题山东石鲁一、选择题（每小题3分，共30分）1.下列现象：①小孔成像；②皮影戏；③海上日出；④放电影.其中属于中心投影的有（）A.1个B.2个C.3个D.4个2．将一个机器零件按如图方式摆放，则它的左视图为（）A．BCD第2题图3．在操场上练习双杠的过程中发现双杠的两横杠在地上的影子（）A．相交B．互相垂直C．互相平行D．无法确定4.如图分别是某校体育运动会的颁奖台和它的主视图，则其俯视图是（）ABCD第4题图5.木棒长为1.2m，则它的正投影的长一定（）A.大于1.2mB.小于1.2mC.等于1.2mD.小于或等于1.2m6．把图①中的正方体的一角切下后摆在图②所示的位置，则图②中的几何体的主视图为（）ABCD第6题图7．小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定8．如图，是由6个同样大小的正方体摆成的几何体，如果将最上层的正方体分别移到①号、②号、③号或④号正方体的上面（接触面所有的棱都重合），会得到4种新的几何体，那么所得到的4种几何体的（）A．主视图都相同B．左视图都相同C．俯视图都相同D．三视图都不相同第8题图第9题图9．小丽在两张6×10的网格纸（网格中的每个小正方形的边长为1个单位长度）中分别画出了如图所示的物体的左视图和俯视图，这个物体的体积等于（）A．24B．30C．48D．60学习方法报社全新课标理念，优质课程资源10.路边有一根电线杆AB和一块正方形广告牌，有一天，小明突然发现在太阳光照射下，电线杆顶端A的影子刚好落在正方形广告牌B的上边中点G处，而正方形广告牌的影子刚好落在地面上E点（如图），已知BC＝5米，正方形边长为3米，DE＝4米，则此时电线杆的高度约是（）A．8米B．7米C．6米D．7.9米第10题图第11题图第12题图二、填空题（每小题4分，共24分）11．如图是测得的两根木杆在同一时间的影子，那么它们是由形成的投影（填“太阳光”或“灯光”）．12.如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是．13.如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为m．第13题图第14题图第15题图14．若干桶方便面摆放在桌面上，如图所给出的是从不同方向看到的图形，从图形上可以看出这堆方便面共有桶．15.长方体的主视图与俯视图如图所示，则这个长方体的体积是．16．如图，小军、小珠之间...
