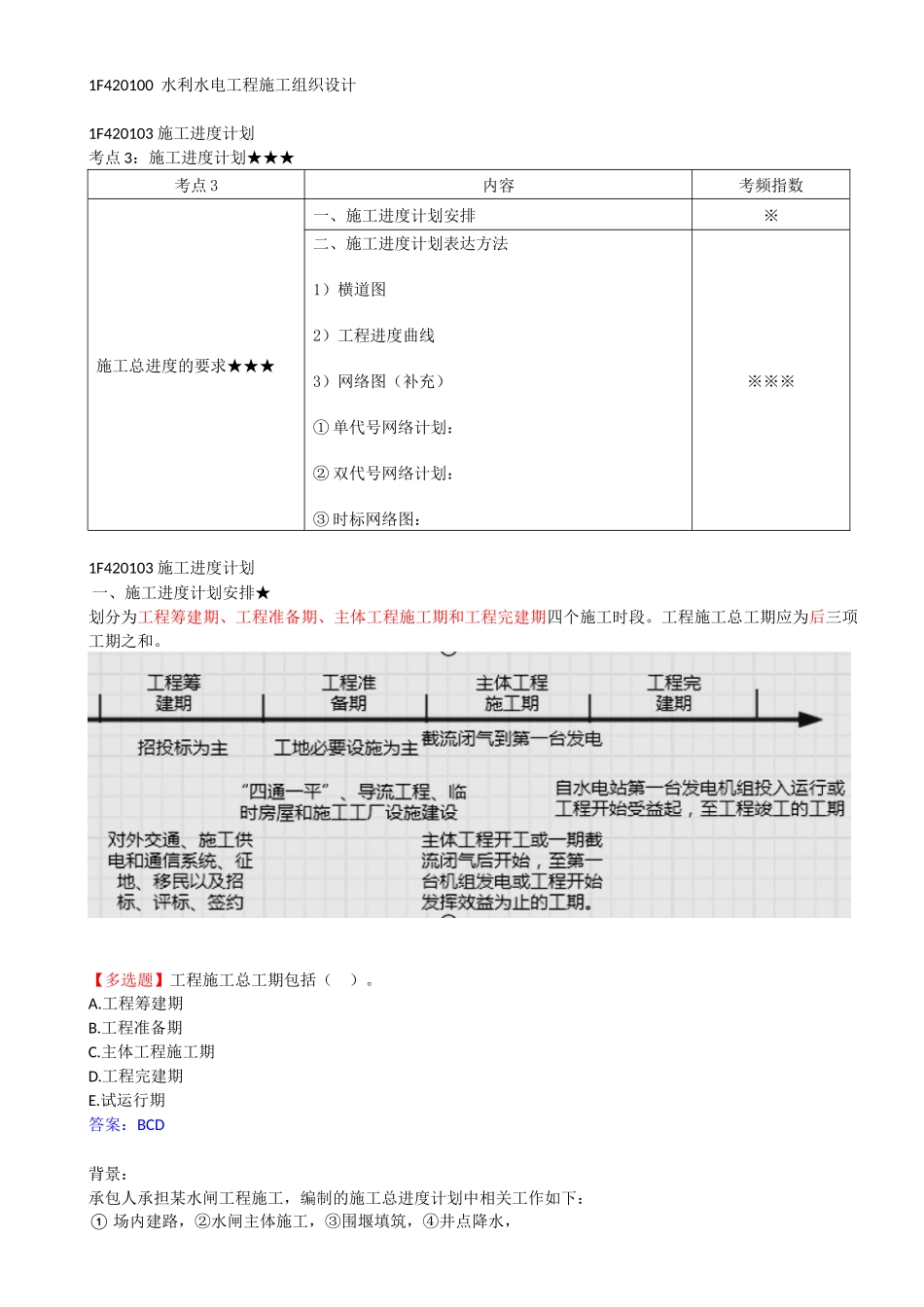

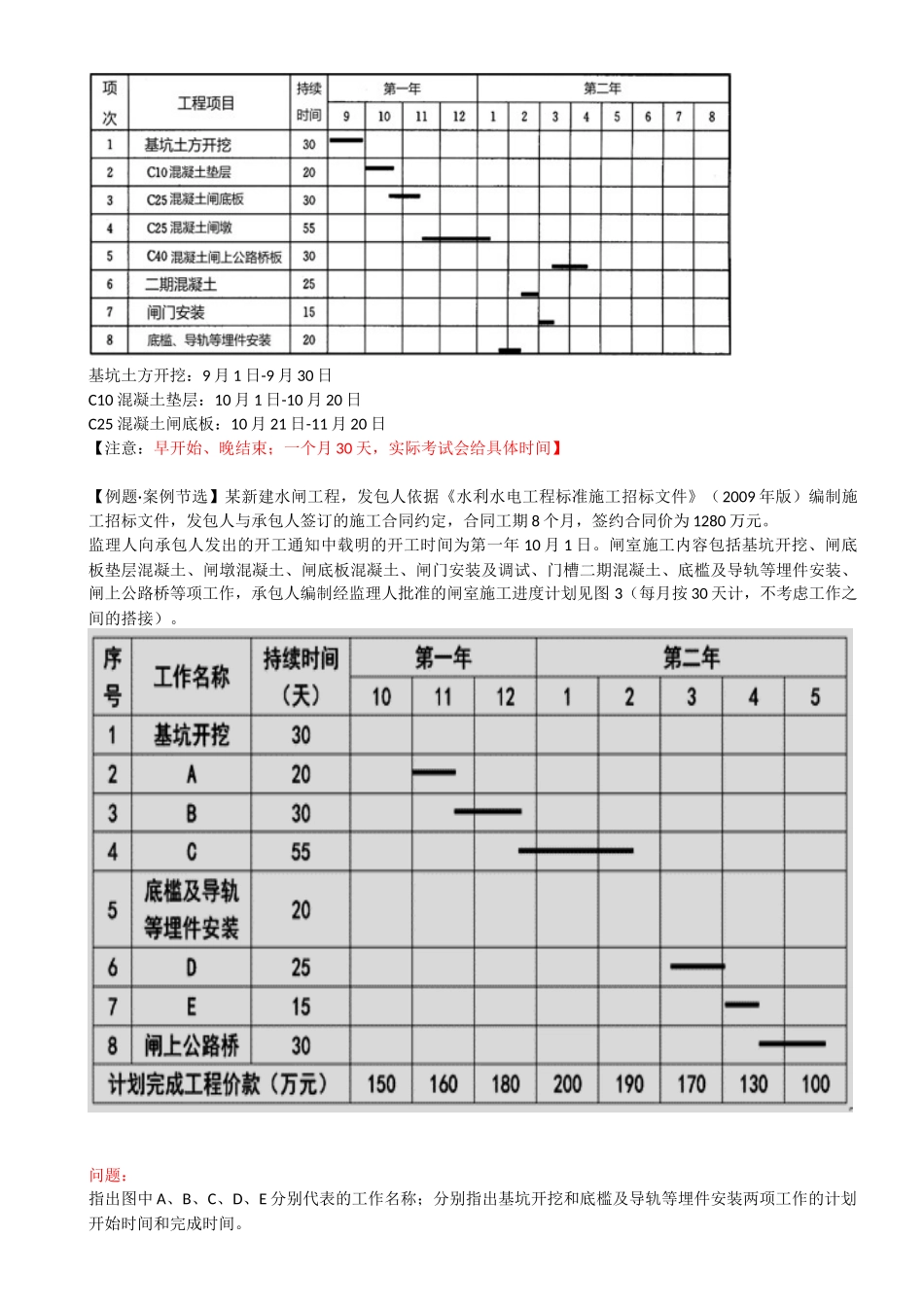

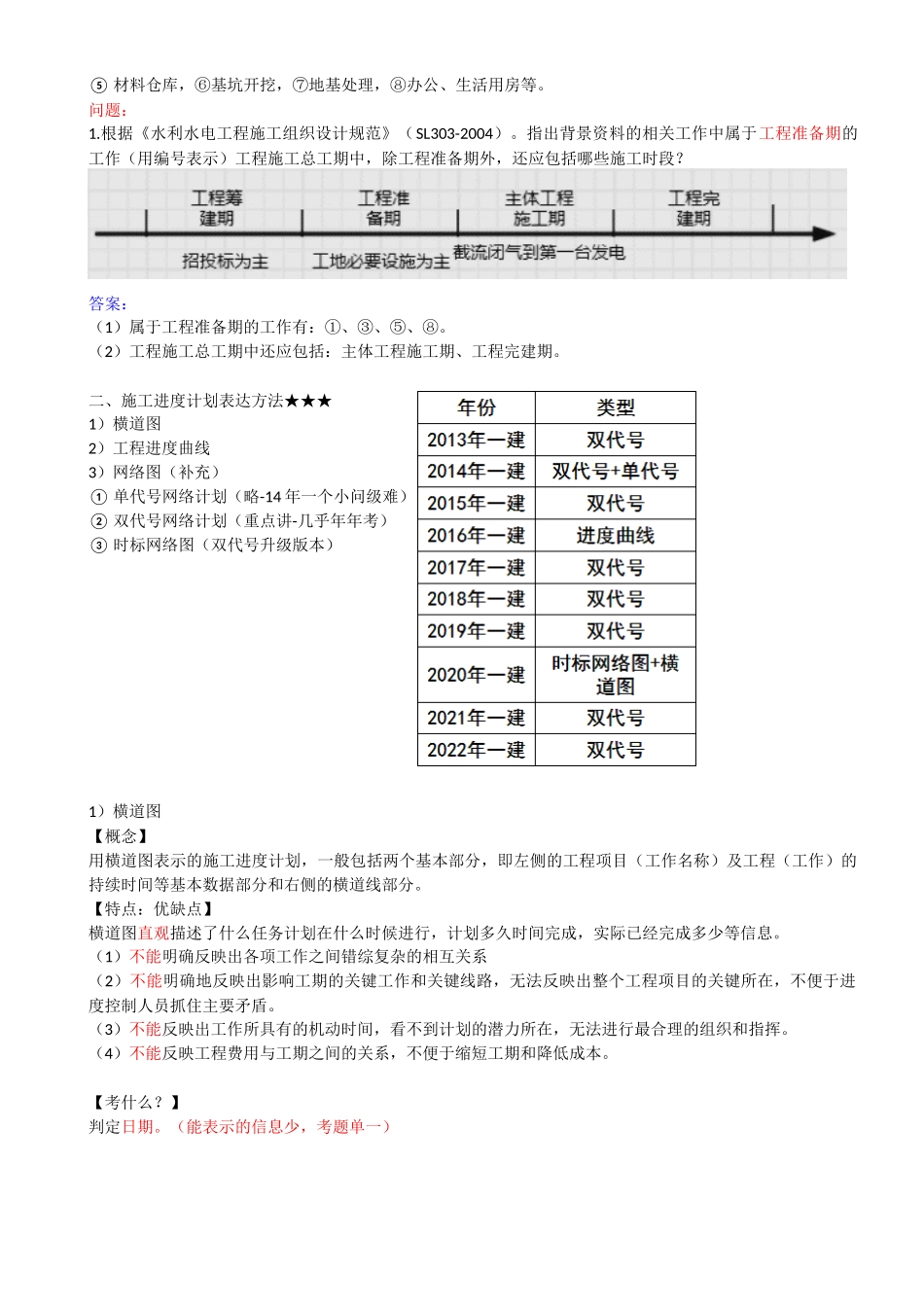

1F420100水利水电工程施工组织设计1F420103施工进度计划考点3：施工进度计划★★★考点3内容考频指数施工总进度的要求★★★一、施工进度计划安排※二、施工进度计划表达方法1）横道图2）工程进度曲线3）网络图（补充）①单代号网络计划：②双代号网络计划：③时标网络图：※※※1F420103施工进度计划一、施工进度计划安排★划分为工程筹建期、工程准备期、主体工程施工期和工程完建期四个施工时段。工程施工总工期应为后三项工期之和。【多选题】工程施工总工期包括（）。A.工程筹建期B.工程准备期C.主体工程施工期D.工程完建期E.试运行期答案：BCD背景：承包人承担某水闸工程施工，编制的施工总进度计划中相关工作如下：①场内建路，②水闸主体施工，③围堰填筑，④井点降水，⑤材料仓库，⑥基坑开挖，⑦地基处理，⑧办公、生活用房等。问题：1.根据《水利水电工程施工组织设计规范》（SL303-2004）。指出背景资料的相关工作中属于工程准备期的工作（用编号表示）工程施工总工期中，除工程准备期外，还应包括哪些施工时段？答案：（1）属于工程准备期的工作有：①、③、⑤、⑧。（2）工程施工总工期中还应包括：主体工程施工期、工程完建期。二、施工进度计划表达方法★★★1）横道图2）工程进度曲线3）网络图（补充）①单代号网络计划（略-14年一个小问级难）②双代号网络计划（重点讲-几乎年年考）③时标网络图（双代号升级版本）1）横道图【概念】用横道图表示的施工进度计划，一般包括两个基本部分，即左侧的工程项目（工作名称）及工程（工作）的持续时间等基本数据部分和右侧的横道线部分。【特点：优缺点】横道图直观描述了什么任务计划在什么时候进行，计划多久时间完成，实际已经完成多少等信息。（1）不能明确反映出各项工作之间错综复杂的相互关系（2）不能明确地反映出影响工期的关键工作和关键线路，无法反映出整个工程项目的关键所在，不便于进度控制人员抓住主要矛盾。（3）不能反映出工作所具有的机动时间，看不到计划的潜力所在，无法进行最合理的组织和指挥。（4）不能反映工程费用与工期之间的关系，不便于缩短工期和降低成本。【考什么？】判定日期。（能表示的信息少，考题单一）基坑土方开挖：9月1日-9月30日C10混凝土垫层：10月1日-10月20日C25混凝土闸底板：10月21日-11月20日【注意：早开始、晚结束；一个月30天，实际考试会给具体时间】【例题·案例节选】某新建水闸工程，发包人依据《水利水电工程标准施工招标文件》...
