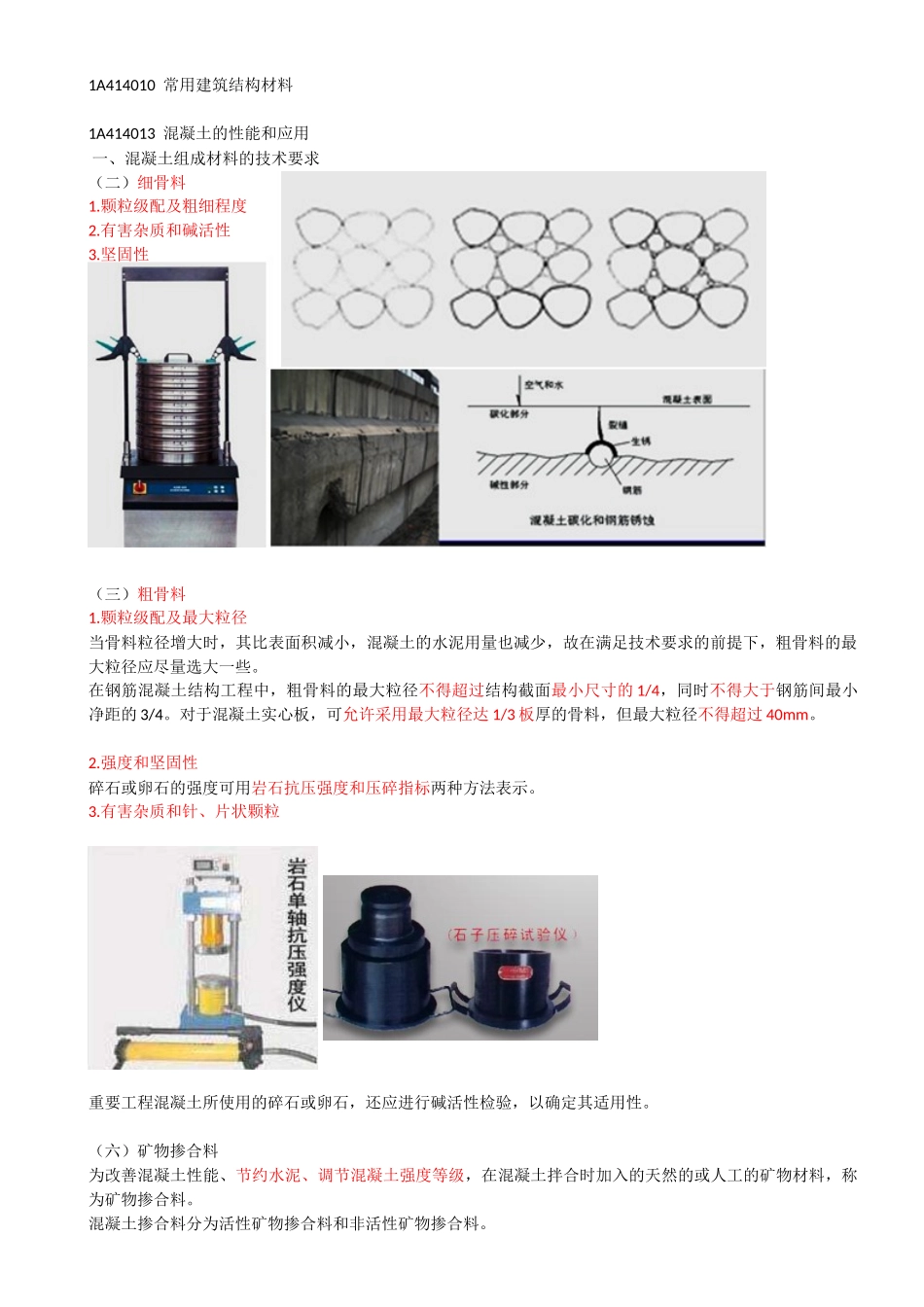

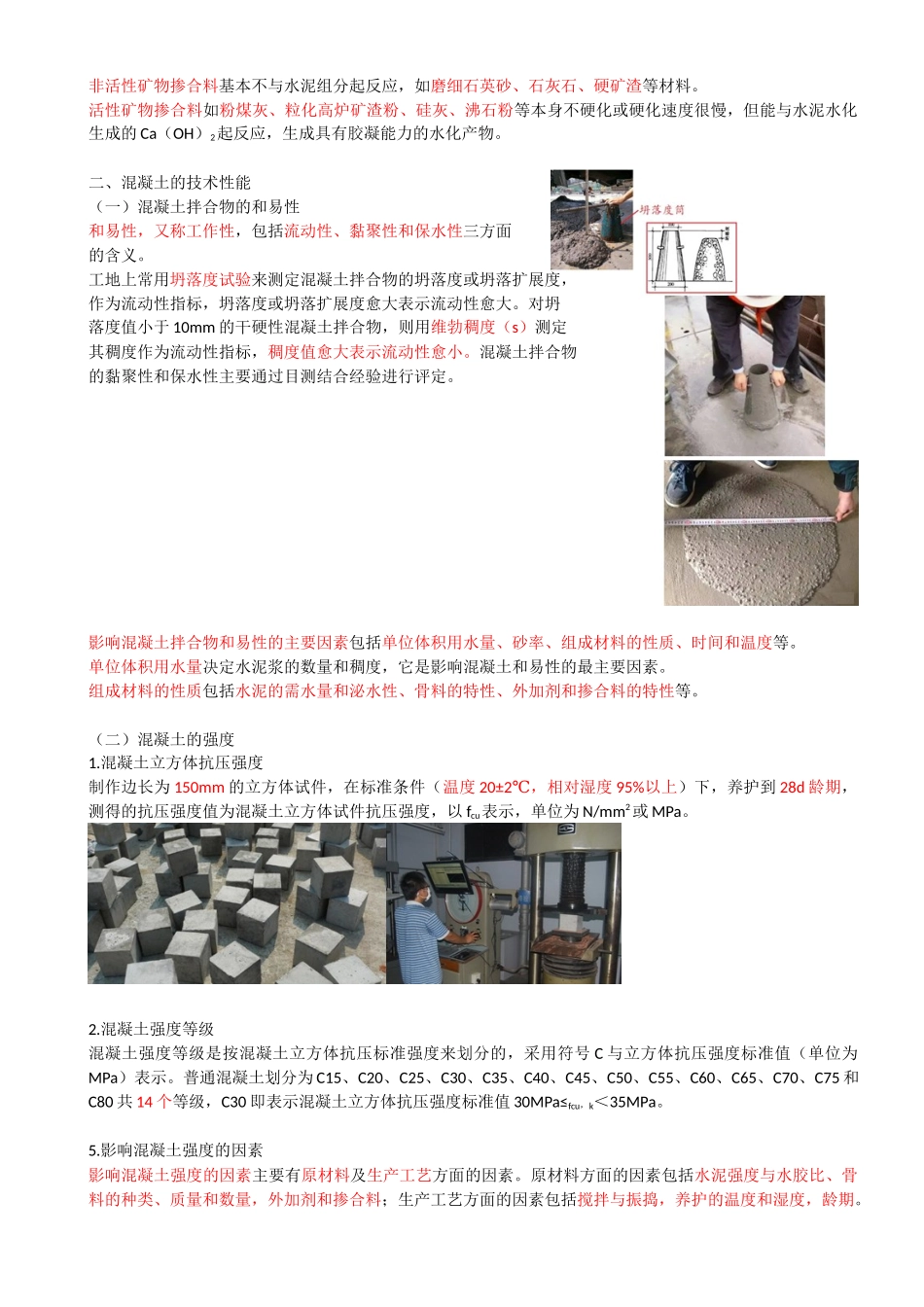

1A414010常用建筑结构材料1A414013混凝土的性能和应用一、混凝土组成材料的技术要求（二）细骨料1.颗粒级配及粗细程度2.有害杂质和碱活性3.坚固性（三）粗骨料1.颗粒级配及最大粒径当骨料粒径增大时，其比表面积减小，混凝土的水泥用量也减少，故在满足技术要求的前提下，粗骨料的最大粒径应尽量选大一些。在钢筋混凝土结构工程中，粗骨料的最大粒径不得超过结构截面最小尺寸的1/4，同时不得大于钢筋间最小净距的3/4。对于混凝土实心板，可允许采用最大粒径达1/3板厚的骨料，但最大粒径不得超过40mm。2.强度和坚固性碎石或卵石的强度可用岩石抗压强度和压碎指标两种方法表示。3.有害杂质和针、片状颗粒重要工程混凝土所使用的碎石或卵石，还应进行碱活性检验，以确定其适用性。（六）矿物掺合料为改善混凝土性能、节约水泥、调节混凝土强度等级，在混凝土拌合时加入的天然的或人工的矿物材料，称为矿物掺合料。混凝土掺合料分为活性矿物掺合料和非活性矿物掺合料。非活性矿物掺合料基本不与水泥组分起反应，如磨细石英砂、石灰石、硬矿渣等材料。活性矿物掺合料如粉煤灰、粒化高炉矿渣粉、硅灰、沸石粉等本身不硬化或硬化速度很慢，但能与水泥水化生成的Ca（OH）2起反应，生成具有胶凝能力的水化产物。二、混凝土的技术性能（一）混凝土拌合物的和易性和易性，又称工作性，包括流动性、黏聚性和保水性三方面的含义。工地上常用坍落度试验来测定混凝土拌合物的坍落度或坍落扩展度，作为流动性指标，坍落度或坍落扩展度愈大表示流动性愈大。对坍落度值小于10mm的干硬性混凝土拌合物，则用维勃稠度（s）测定其稠度作为流动性指标，稠度值愈大表示流动性愈小。混凝土拌合物的黏聚性和保水性主要通过目测结合经验进行评定。影响混凝土拌合物和易性的主要因素包括单位体积用水量、砂率、组成材料的性质、时间和温度等。单位体积用水量决定水泥浆的数量和稠度，它是影响混凝土和易性的最主要因素。组成材料的性质包括水泥的需水量和泌水性、骨料的特性、外加剂和掺合料的特性等。（二）混凝土的强度1.混凝土立方体抗压强度制作边长为150mm的立方体试件，在标准条件（温度20±2℃，相对湿度95%以上）下，养护到28d龄期，测得的抗压强度值为混凝土立方体试件抗压强度，以fcu表示，单位为N/mm2或MPa。2.混凝土强度等级混凝土强度等级是按混凝土立方体抗压标准强度来划分的，采用符号C与立方体抗压强度标准值（单位为MPa）表示。普通混凝土划分为C15、C20、C25...
