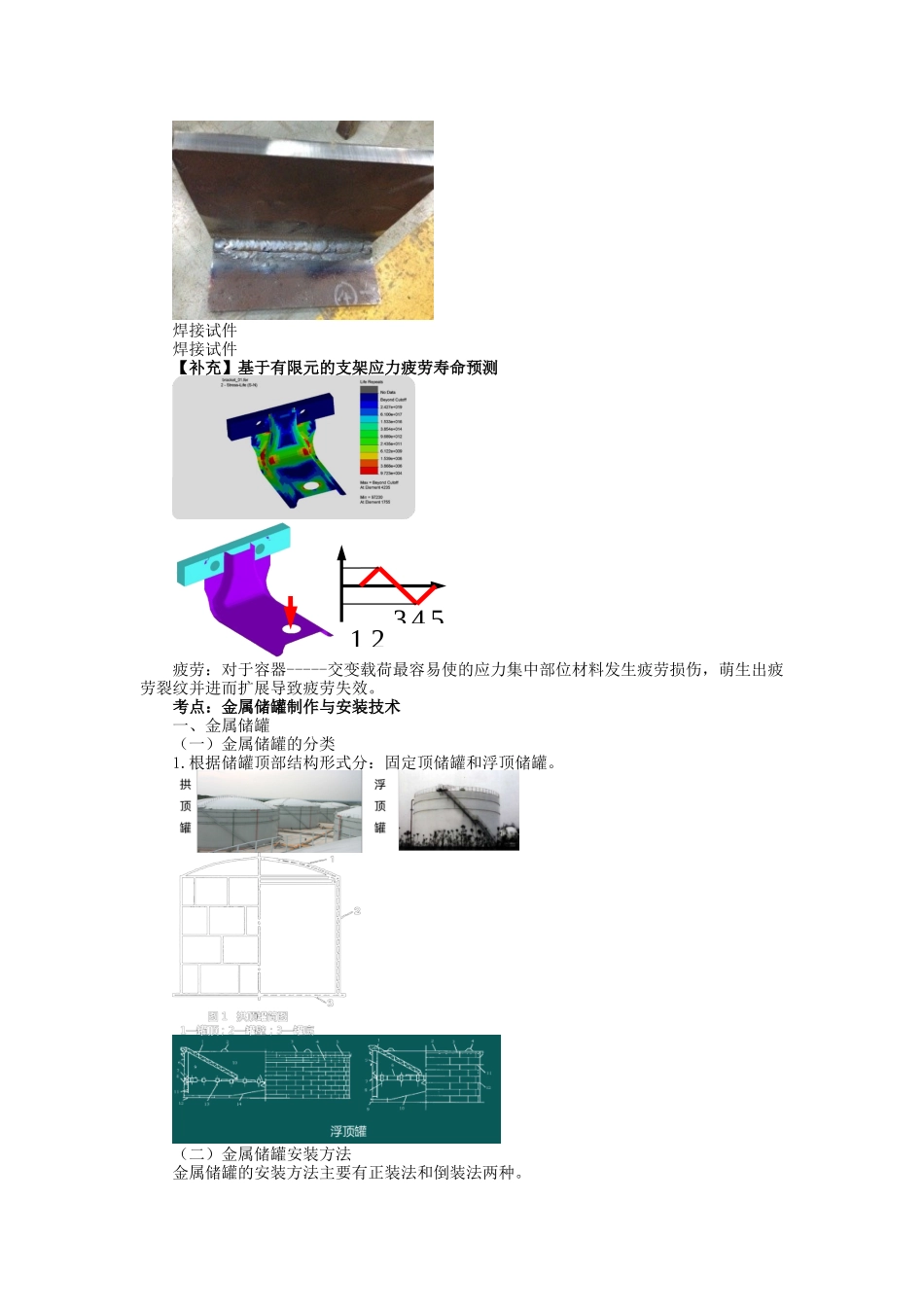

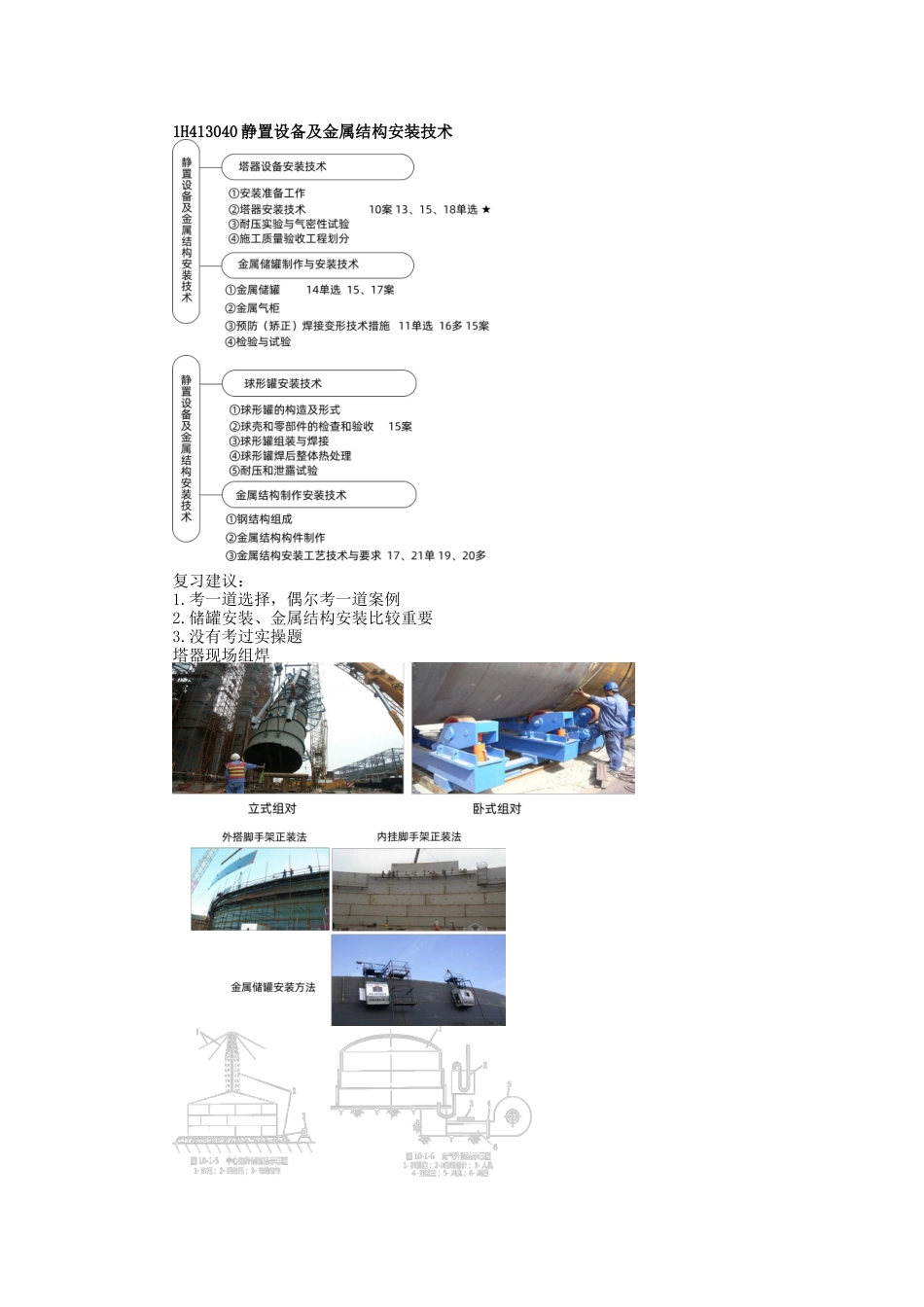

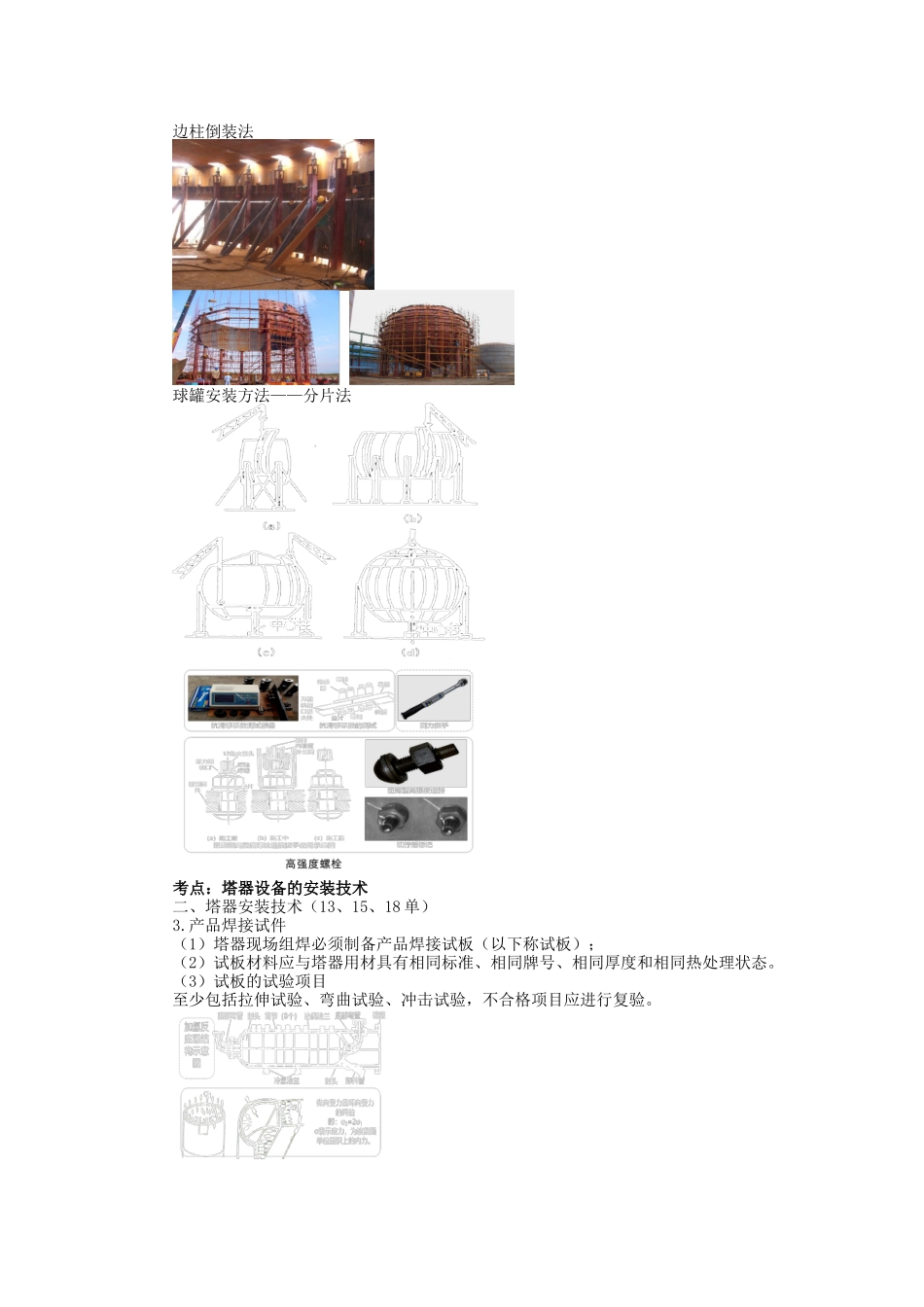

1H413040静置设备及金属结构安装技术复习建议：1.考一道选择，偶尔考一道案例2.储罐安装、金属结构安装比较重要3.没有考过实操题塔器现场组焊边柱倒装法球罐安装方法——分片法考点：塔器设备的安装技术二、塔器安装技术（13、15、18单）3.产品焊接试件（1）塔器现场组焊必须制备产品焊接试板（以下称试板）；（2）试板材料应与塔器用材具有相同标准、相同牌号、相同厚度和相同热处理状态。（3）试板的试验项目至少包括拉伸试验、弯曲试验、冲击试验，不合格项目应进行复验。焊接试件焊接试件【补充】基于有限元的支架应力疲劳寿命预测疲劳：对于容器-----交变载荷最容易使的应力集中部位材料发生疲劳损伤，萌生出疲劳裂纹并进而扩展导致疲劳失效。考点：金属储罐制作与安装技术一、金属储罐（一）金属储罐的分类1.根据储罐顶部结构形式分：固定顶储罐和浮顶储罐。（二）金属储罐安装方法金属储罐的安装方法主要有正装法和倒装法两种。543211.金属储罐正装法罐壁板自下而上依次组装焊接，最后组焊完成顶层壁板、抗风圈及顶端包边角钢等。较适用于大型浮顶罐。包括：水浮正装法，架设正装法（包括外搭脚手架正装法、内挂脚手架正装法）等。【补充】包边角钢包边角钢，储罐壁最上端焊接的圆角钢，起加强罐壁顶圈的作用。对于固定顶油罐和内浮顶油罐，还起与罐顶板相连接作用。包边角钢的结构形式包边角钢的结构形式（1）外搭脚手架正装法（15案14单）1）脚手架随罐壁升高而逐层搭设；2）当纵向焊缝采用气电立焊、环向焊缝采用自动焊时，脚手架不得影响焊接操作；3）采用在吊车壁板内侧挂设移动小车进行内侧施工；4）这种架设正装法适用于大型和特大型储罐，便于自动焊作业。外搭脚手架正装法2015案例某机电工程公司施工总承包了一项大型原油储备库工程，该工程主要包括4台50000m3浮顶原油储罐及其配套系统和设施。工程公司项目部对50000m3浮顶储罐的施工方案进行了策划，确定罐壁焊缝采用自动焊的主体施工方案，为了减少脚手架的搭设和投入，选用了适宜的内挂脚手架正装法组装管壁…………【问题】说明内挂脚手架正装法和外搭脚手架正装法脚手架的搭设区别。【答案】①脚手架搭设方式不同：外搭脚手架随罐壁板升高而逐层搭设；内挂脚手架每组对一圈壁板，组成环形脚手架，作业人员可在跳板上组对安装上一层壁板；脚手架从下至上交替使用。②挂设移动小车不同：外搭脚手架在壁板内侧挂设移动小车进行内侧施工；内挂脚手架在壁板外侧挂设移动小车进行罐...
