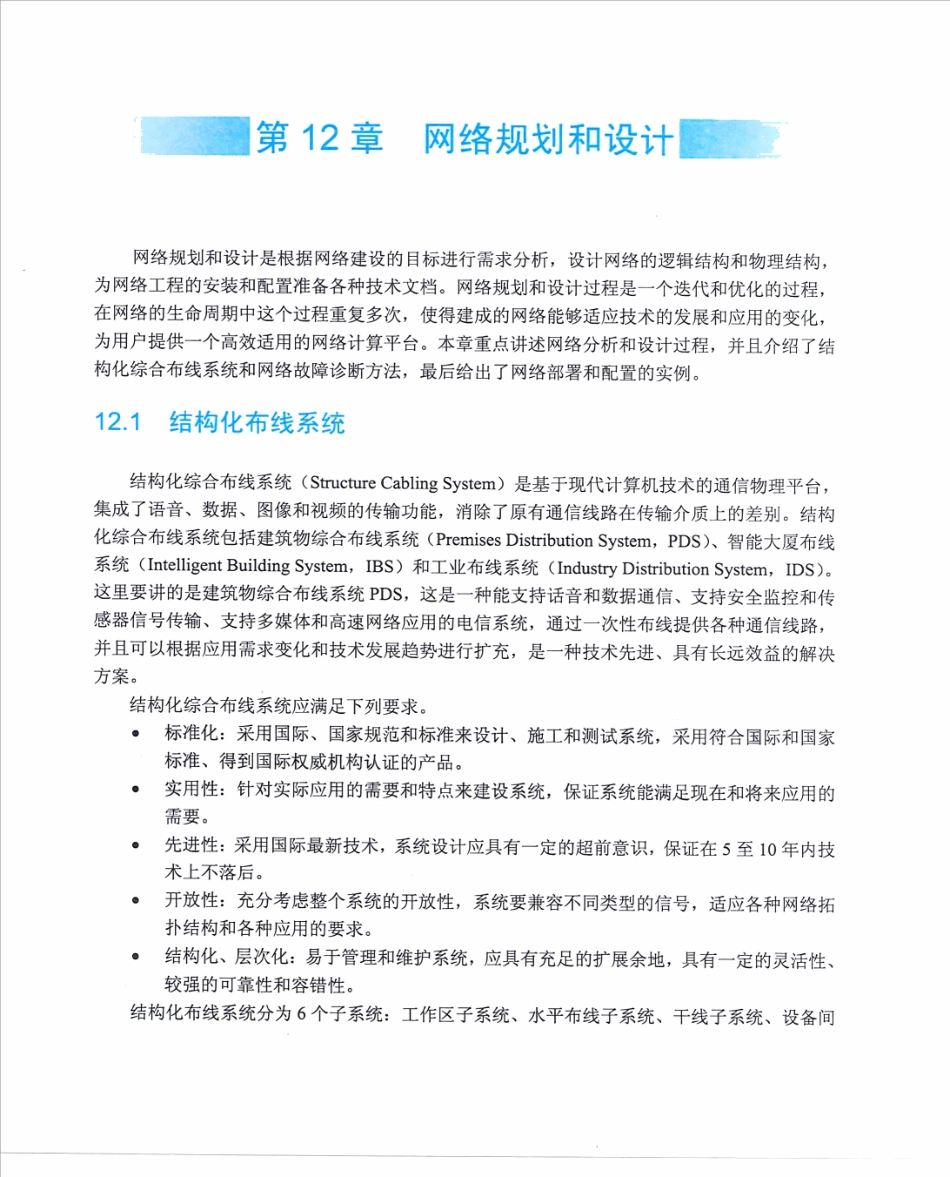

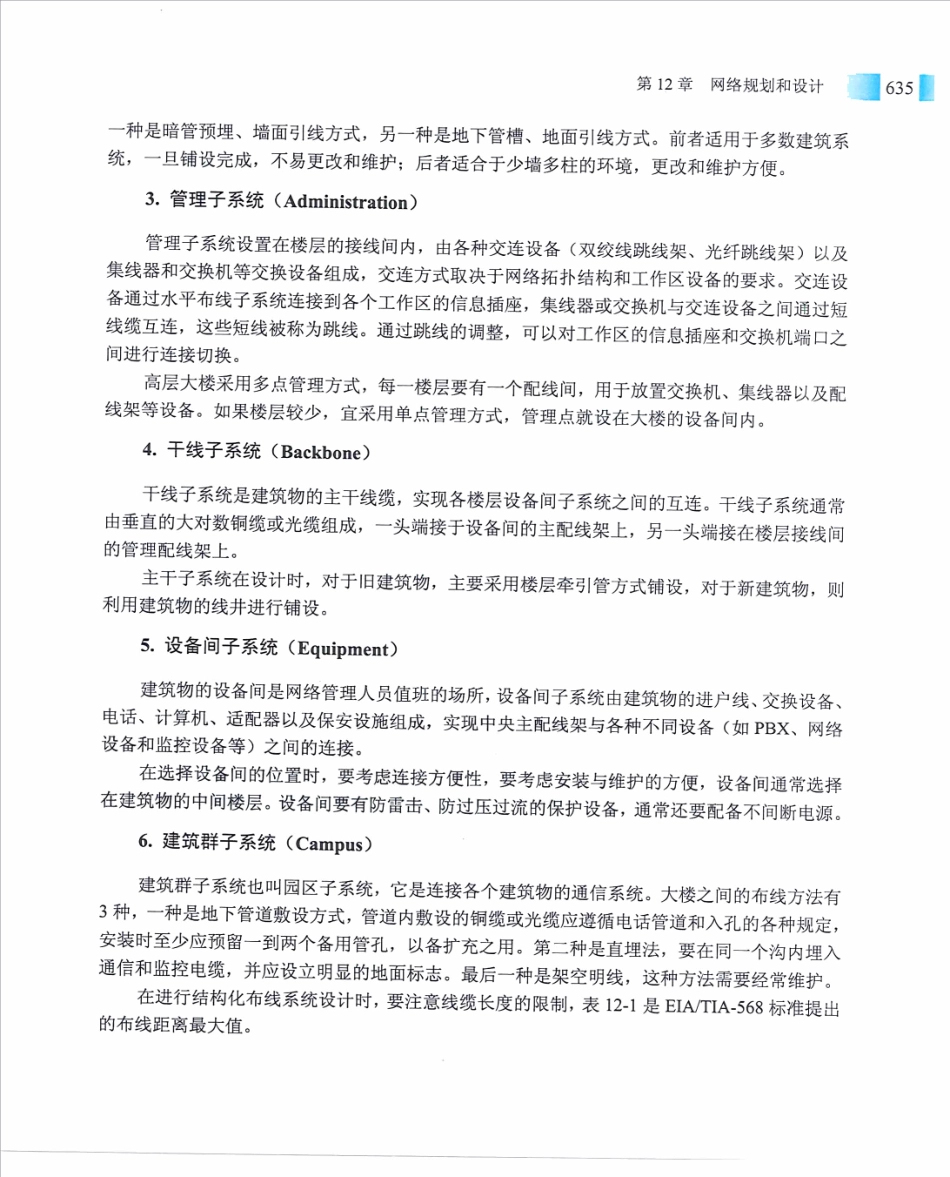

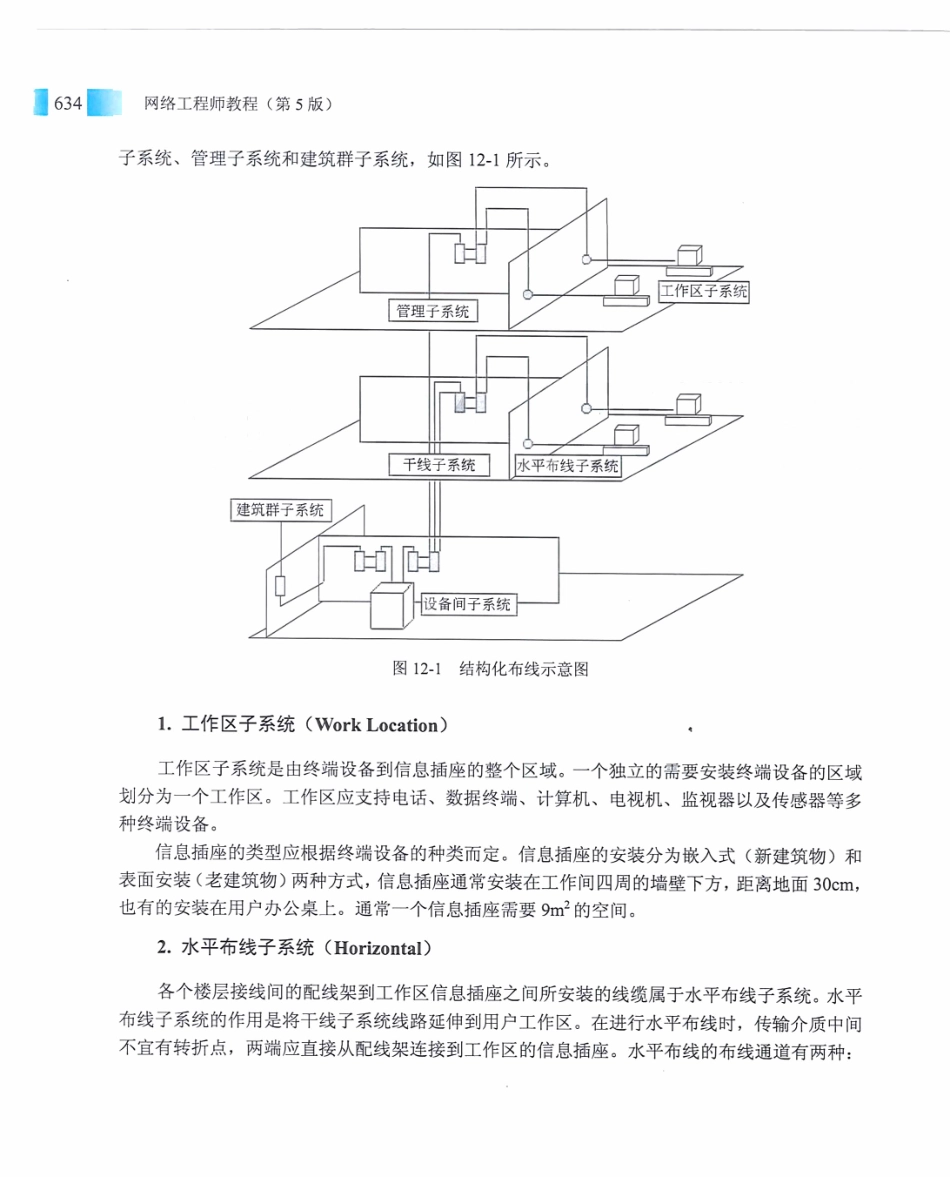

第12章网络规划和设计网络规划和设计是根据网络建设的目标进行需求分析，设计网络的逻辑结构和物理结构，为网络工程的安装和配置准备各种技术文档。网络规划和设计过程是一个迭代和优化的过程，在网络的生命周期中这个过程重复多次，使得建成的网络能够适应技术的发展和应用的变化，为用户提供一个高效适用的网络计算平台。本章重点讲述网络分析和设计过程，并且介绍了结构化综合布线系统和网络故障诊断方法，最后给出了网络部署和配置的实例。12.1结构化布线系统结构化综合布线系统(Stn!ctureCablingSystem)是基千现代计算机技术的通信物理平台，集成了语音、数据、图像和视频的传输功能，消除了原有通信线路在传输介质上的差别。结构化综合布线系统包括建筑物综合布线系统(PremisesDistributionSystem,PDS)、智能大厦布线系统(IntelligentBuildingSystem,IBS)和工业布线系统(IndustryDistributionSystem,IDS)。这里要讲的是建筑物综合布线系统PDS,这是一种能支待话音和数据通信、支待安全监控和传感器信号传输、支持多媒体和高速网络应用的电信系统，通过一次性布线提供各种通信线路，并且可以根据应用需求变化和技术发展趋势进行扩充，是一种技术先进、具有长远效益的解决方案。结构化综合布线系统应满足下列要求。•标准化：采用国际、国家规范和标准来设计、施工和测试系统，采用符合国际和国家标准、得到国际权威机构认证的产品。•实用性：针对实际应用的需要和特点来建设系统，保证系统能满足现在和将来应用的需要。•先进性：采用国际最新技术，系统设计应具有一定的超前意识，保证在5至10年内技术上不落后。•开放性：充分考虑整个系统的开放性，系统要兼容不同类型的信号，适应各种网络拓扑结构和各种应用的要求。•结构化、层次化：易千管理和维护系统，应具有充足的扩展余地，具有一定的灵活性、较强的可靠性和容错性。结构化布线系统分为6个子系统：工作区子系统、水平布线子系统、干线子系统、设备间6341网络工程师教程（第5版）子系统、管理子系统和建筑群子系统，如图12-1所示。图12-1结构化布线示意图1.工作区子系统(WorkLocation)工作区子系统是由终端设备到信息插座的整个区域。一个独立的需要安装终端设备的区域划分为一个工作区。工作区应支持电话、数据终端、计算机、电视机、监视器以及传感器等多种终端设备。信息插座的类型应根据终端设备的种类而定。信息插座的安装分为嵌入式（新建筑物）和表面安装（老建筑物）两种方...
